Dell Alienware M17x R3 Замена узла дисплея

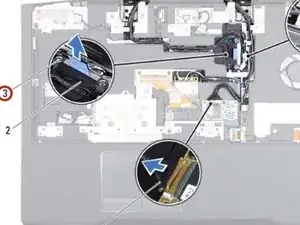

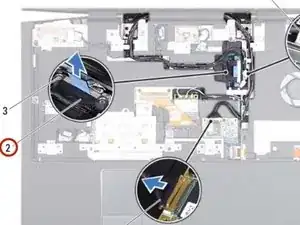

Ослабьте два невыворачивающихся винта, закрепляющих кабель дисплея на системной плате.

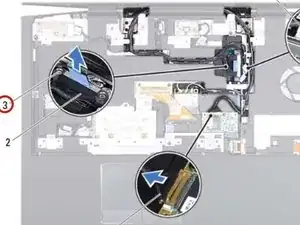

Используя язычок, потяните кабель дисплея, чтобы отсоединить его от разъёма на системной плате.

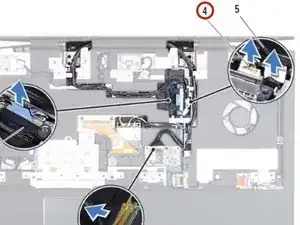

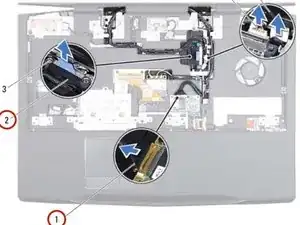

Отключите кабель камеры и кабель инфракрасного датчика от соответствующих разъёмов системной платы.

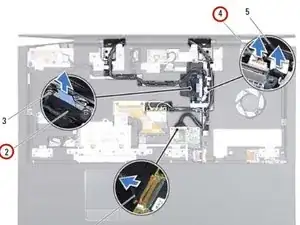

Обратите внимание на прокладку кабелей: кабеля дисплея, кабеля камеры, кабеля инфракрасного датчика, кабеля карты WirelessHD и антенных кабелей Mini‑Card и снимите кабели с направляющих на корпусе подлокотника.

Удалите шесть винтов, которыми узел дисплея крепится к основанию компьютера.

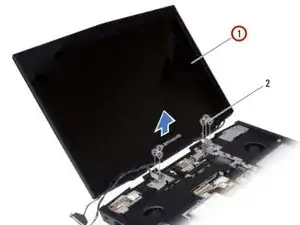

Поднимите узел дисплея и снимите его с компьютера.

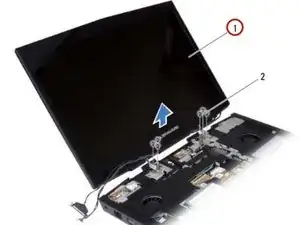

Разместите НОВЫЙ узел дисплея на месте и установите шесть винтов, которыми узел дисплея крепится к основанию компьютера.

Проложите кабель дисплея, кабель камеры, кабель инфракрасного датчика, кабель карты WirelessHD и антенные кабели Mini‑Card через направляющие на корпусе подлокотника.

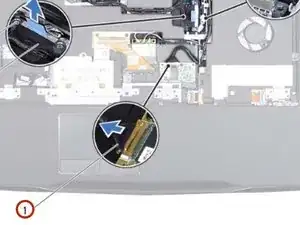

Подключите кабель дисплея к разъёму на системной плате.

Затяните два невыворачивающихся винта, которыми кабель дисплея закреплён на системной плате.

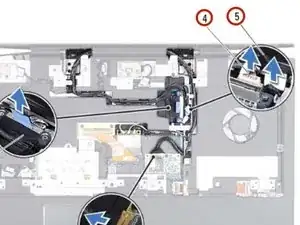

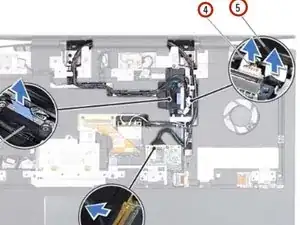

Подключите кабель камеры и кабель инфракрасного датчика к соответствующим разъёмам системной платы.
