Замена USB-порта на Asus Chromebook C300M
Это руководство по ремонту содержит пошаговые инструкции по снятию задней крышки Chromebook для удаления и замены USB-порта.
Шаг 1

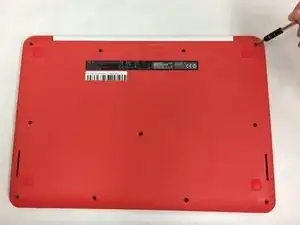

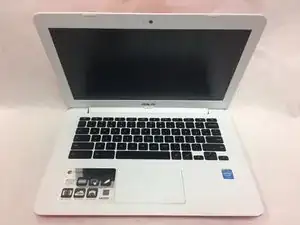

Переверните Chromebook на переднюю панель.

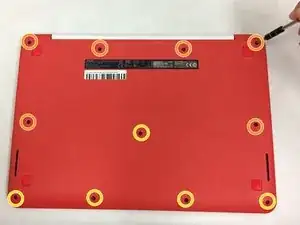

Удалите винты на задней стороне с помощью отвертки Philips #1.
Удалите шесть винтов по 8 мм.
Удалите пять винтов по 5 мм.
Шаг 2

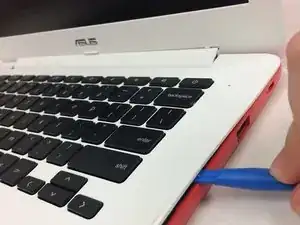

Отделите пластиковый корпус от клавиатуры вдоль шва с помощью пластикового инструмента для открытия.
Шаг 3

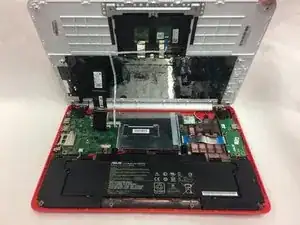

Полностью отделите пластиковый корпус от клавиатуры, поднимая его вверх.
Шаг 4
Мелкие и широкие шлейфы соединяют клавиатуру с материнской платой.

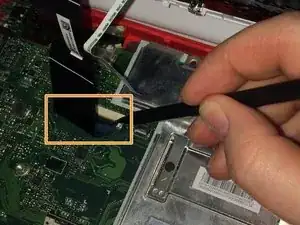

Отключите мелкий шлейф, подняв крышку и вытащив его из разъема материнской платы к батарее с помощью лопатки.

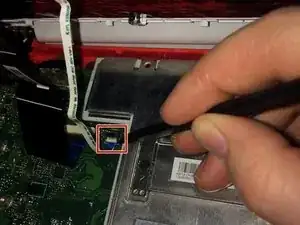

Отключите широкий шлейф, подняв крышку и вытащив его из разъема материнской платы к батарее с помощью лопатки.
Шаг 5

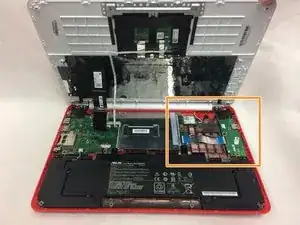

Отключите USB-порт в верхнем правом углу от материнской платы.

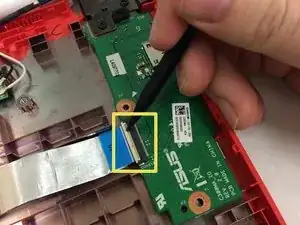

Отключите широкий шлейф с помощью лопатки.
Шаг 6

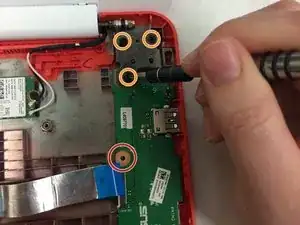

Удалите один винт по 3 мм с левой и нижней стороны USB-порта с помощью отвертки Philips #1.
Удалите три винта по 5 мм в верхней части USB-порта с той же отверткой.

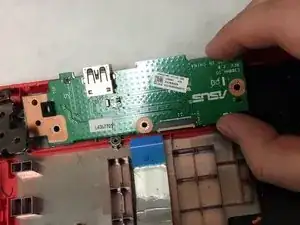

Поднимите край белого корпуса. Удалите USB-порт, потянув его вниз к основанию ноутбука.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
