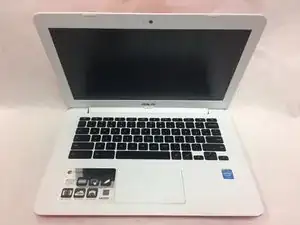

Замена тачпада Asus Chromebook C300M
Это руководство по ремонту содержит пошаговые инструкции по снятию задней крышки Chromebook для удаления и замены тачпада.
Шаг 1

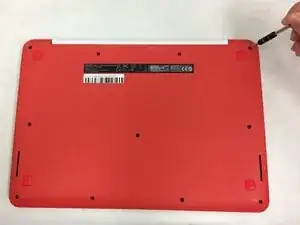

Переверните Chromebook передней панелью вниз.

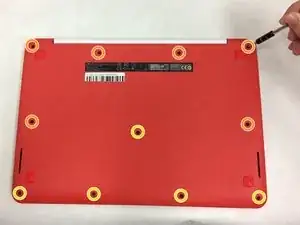

Удалите винты на задней крышке, используя отвертку Phillips #1.
Снимите шесть винтов длиной 8 мм.
Снимите пять винтов длиной 5 мм.
Шаг 2

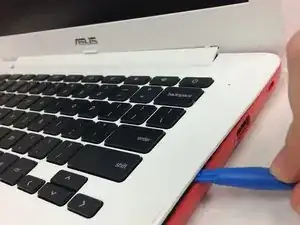

Отделите пластиковый корпус от клавиатуры по шву с помощью пластикового монтажного инструмента.
Шаг 3

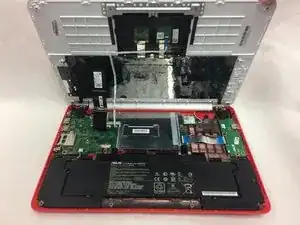

Узкие и широкие ленточные кабели соединяют клавиатуру с материнской платой.

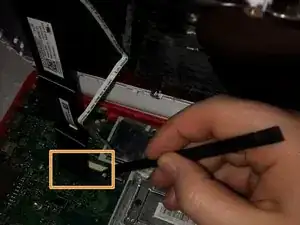

Отключите узкий ленточный кабель, подняв защёлку и выдвинув кабель из разъёма материнской платы в направлении батареи с помощью пластиковой лопатки.
Отключите широкий ленточный кабель, подняв защёлку и выдвинув кабель из разъёма материнской платы в направлении батареи с помощью пластиковой лопатки.
Шаг 4

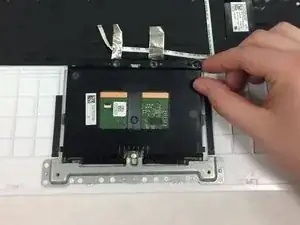

Снимите клавиатуру и переверните её лицевой стороной вниз. Вы должны увидеть тыльную сторону тачпада.
Поднимите фольгированные полоски, чтобы открыть два скрытых винта. Затем удалите все четыре винта 2 мм сверху трекпада с помощью отвертки Phillips #1.
Снимите тачпад, сдвинув его вверх.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
