Замена материнской платы Asus Chromebook C300MA-BBCLN12

Снимите восемь винтов Phillips #00 длиной 9,0 мм.

Снимите три винта Phillips #00 длиной 6,0 мм.

Отделите узел подставки для рук от нижней части корпуса с помощью пластикового инструмента для вскрытия.

Рекомендуется начинать с угла и проводить пластиковым инструментом по краю корпуса.

Поднимайте узел подставки для рук медленно, чтобы не повредить два кабеля, соединяющие её с материнской платой.

Откройте защёлки на разъёмах, фиксирующих широкий чёрный кабель и узкий белый шлейф, с помощью пинцета.

Отсоедините широкий чёрный кабель от материнской платы, потянув за синюю язычок кабеля от разъёма.

Отсоедините белый ленточный кабель от материнской платы, потянув за синюю язычок кабеля от разъёма.

Снимите шесть винтов Phillips #00 длиной 6,0 мм, которыми аккумулятор закреплён в нижней части корпуса.

Отсоедините соединитель связанного кабеля, который соединяет аккумулятор с материнской платой, используя маленький пластиковый лопаточный инструмент.

Извлеките аккумулятор из нижней части корпуса.

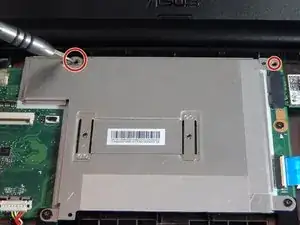

Снимите два винта Phillips #00 длиной 6,0 мм, фиксирующих металлический тепловой экран на материнской плате.

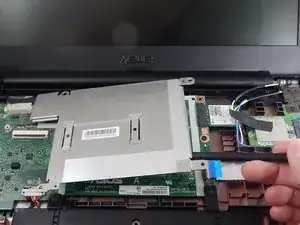

Снимите металлический тепловой экран.

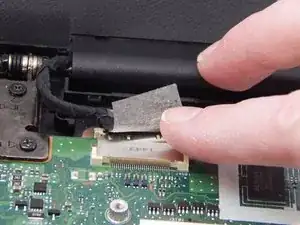

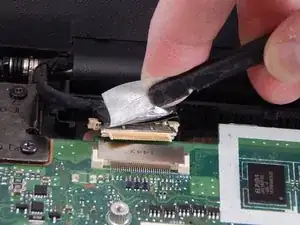

Отогните защитную ленту, покрывающую разъём кабеля дисплея.

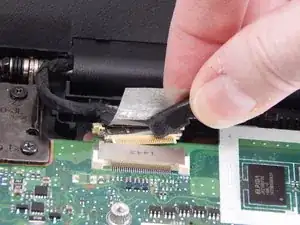

Отсоедините кабель дисплея от материнской платы с помощью пластикового лопаточного инструмента.

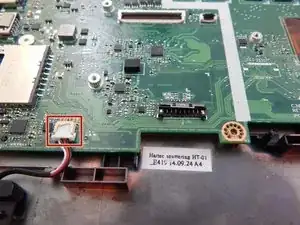

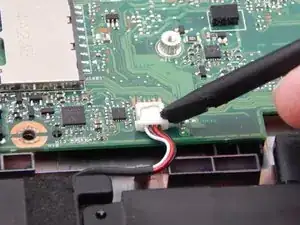

Отсоедините кабель динамика от материнской платы с помощью пластикового лопаточного инструмента.

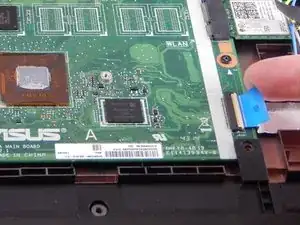

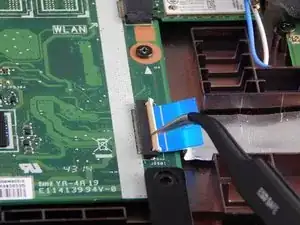

Откройте защёлку, фиксирующую синий кабель дочерней платы к материнской плате, с помощью пинцета.

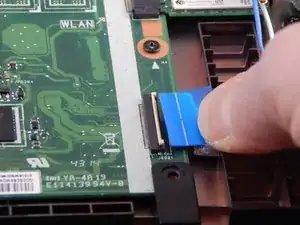

Отсоедините синий кабель, соединяющий материнскую плату с дочерней платой, потянув за синюю язычок кабеля.

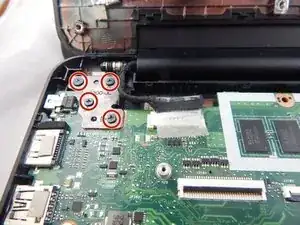

Снимите четыре винта Phillips #00 длиной 3,0 мм, которыми закреплён левый петлевой шарнир.

Снимите большой серебристый винт Phillips #00 длиной 5,0 мм с левого центра материнской платы.

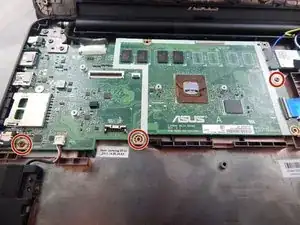

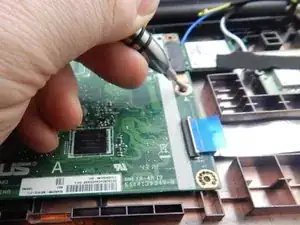

Снимите три винта Phillips #00 длиной 3,0 мм, которыми материнская плата закреплена в корпусе.

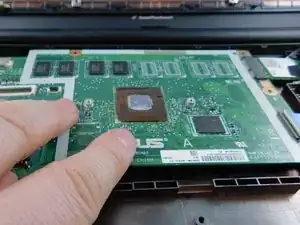

Извлеките материнскую плату.
