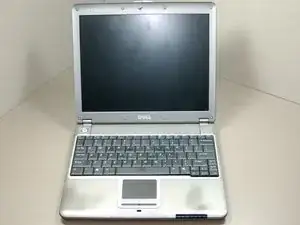

Замена охлаждающего вентилятора Dell Latitude X300

Прежде чем извлечь батарею из ноутбука, убедитесь, что питание отключено.

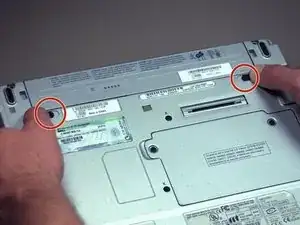

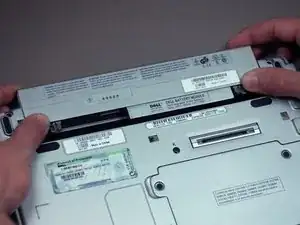

Одновременно сдвиньте оба фиксатора батареи наружу.

Выдвиньте батарею из ноутбука.

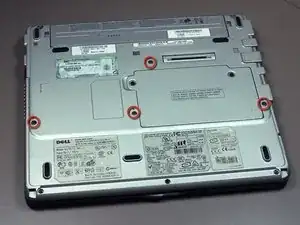

Удалите четыре винта Phillips #0 длиной 4 мм с нижней стороны ноутбука.

Осторожно переверните ноутбук и полностью откройте экран.

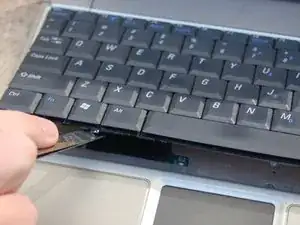

Найдите слот для извлечения клавиатуры в нижнем левом углу.

Используя лопатку в качестве рычага, вставьте её в слот и аккуратно подденьте.

Когда клавиатура приподнимется, оттяните её от экрана лишь настолько, чтобы освободить защёлки.

Не тяните клавиатуру резко, так как к ноутбуку всё ещё подключён ленточный кабель.

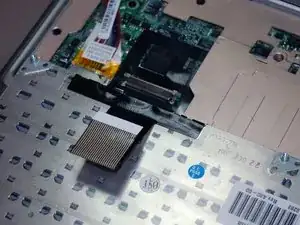

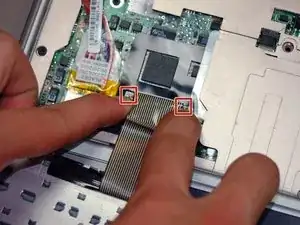

Разблокируйте ZIF-разъём на компьютере, сдвинув две внешние защёлки в направлении экрана.

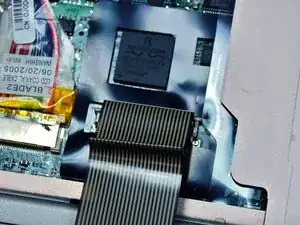

Извлеките гибкий ленточный кабель из ZIF-разъёма.

Не тяните за ленточный кабель при извлечении его из ZIF-разъёма.

Разместите ноутбук так, чтобы его нижняя часть была направлена вверх.

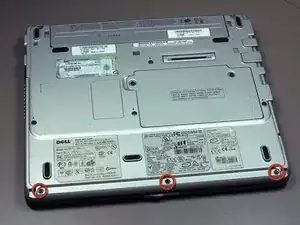

Удалите три винта Phillips #0 длиной 4 мм, удерживающие нижнюю часть подставки для ладоней.

Верните ноутбук в рабочее положение и откройте экран.

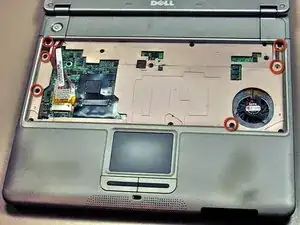

Удалите шесть винтов Phillips #0 длиной 4 мм, удерживающих подставку для ладоней.

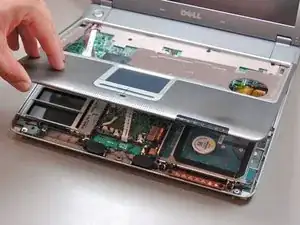

Осторожно приподнимите подставку для ладоней и поверните её наружу так, чтобы нижняя часть теперь была направлена вверх.

Ленточный кабель, подключённый к трекпаду, короткий и очень хрупкий. Будьте осторожны при перемещении подставки для ладоней.

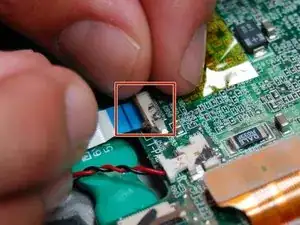

Поднимите небольшую защёлку ZIF и извлеките ленточный кабель.

Если кабель застрял, аккуратно покачайте его при извлечении. Не тяните кабель с большой силой.

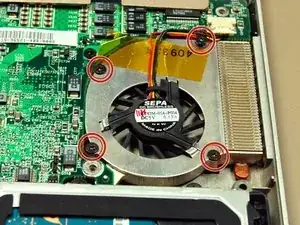

Удалите четыре винта длиной 3 мм, которые крепят охлаждающий вентилятор к системной плате.

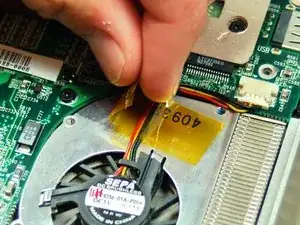

Снимите ленту, закрепляющую провода вентилятора.

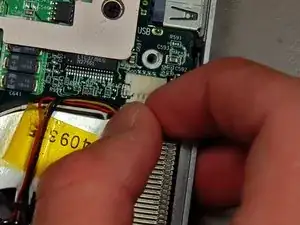

Отключите провода вентилятора от системной платы, аккуратно потянув за жёсткую формованную пластиковую часть.

Будьте осторожны, чтобы не повредить провода, не дергайте их.

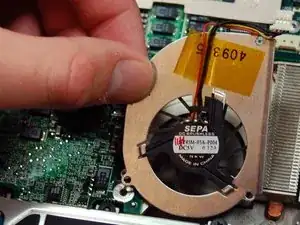

Поднимите охлаждающий вентилятор и извлеките его из ноутбука.
