Замена трекпада Dell XPS 15 9575
В этом руководстве приведены инструкции по снятию и установке трекпада для Dell XPS 15 9575. Трекпад отвечает за управление указателем на экране и является основным средством ввода для ноутбука. Проблемы с трекпадом включают ложные нажатия, отсутствие отклика при нажатии, дрейф курсора и любые другие действия ввода, не соответствующие намерениям пользователя.
Хотя проблемы с трекпадом могут быть достаточно очевидны, ознакомьтесь со страницей устранения неполадок Dell XPS 9575 для дополнительной информации о возможных проблемах, связанных с этим компонентом.
Шаг 1
В целях безопасности убедитесь, что устройство выключено и сетевой адаптер отключён.
Используйте отвертку Torx T5, чтобы вывернуть восемь винтов 3,2 мм, крепящих заднюю панель.
Подденьте медиатором между задней крышкой и основанием платы, затем слегка приподнимите инструмент, чтобы отщёлкнуть защёлки задней крышки.
Шаг 2
Перед подъёмом панели убедитесь, что все винты сняты, чтобы не допустить повреждений.
Снимите нижнюю крышку с устройства, когда все стороны будут освобождены.
Шаг 3

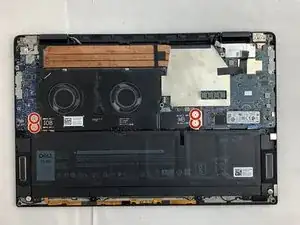

Используйте крестообразную отвертку Phillips #0, чтобы вывернуть все четыре серебряных винта 3,2 мм, фиксирующие межсоединительный кабель.
Шаг 4

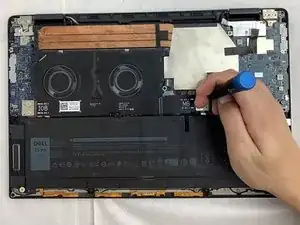

Аккуратно подденьте пластиковым медиатором между вентилятором и межсоединительным кабелем.
Если в этом месте кабель не выходит, прокрутите медиатором вдоль края, пока кабель не освободится полностью.
Снимите межсоединительный кабель.
Шаг 5

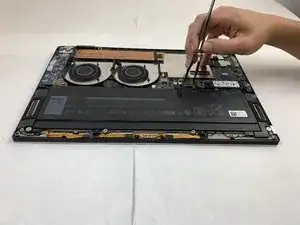

Используйте нейлоновые пинцеты, чтобы снять соединительные штыри с каждой печатной платы.
Шаг 6

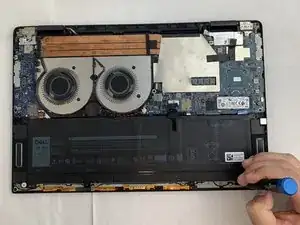

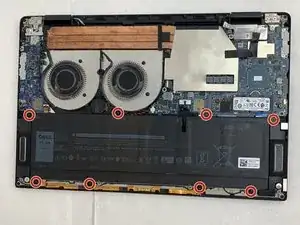

Используйте крестообразную отвертку Phillips #0, чтобы вывернуть восемь винтов 6,4 мм, крепящих аккумулятор.
Шаг 7

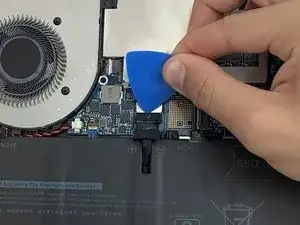

Используйте пластиковый медиатор, чтобы отвести чёрный кабель аккумулятора от его серебряного разъёма.
Держите медиатор под углом 35 градусов относительно корпуса и подталкивайте в сторону аккумулятора, чтобы вынуть кабель из разъёма.
Не давите прямо на кабель аккумулятора, это может повредить разъём.
Отсоединяя такие разъёмы, следите, чтобы не сдвинуть мелкие поверхностные компоненты вокруг гнезда.
Шаг 8

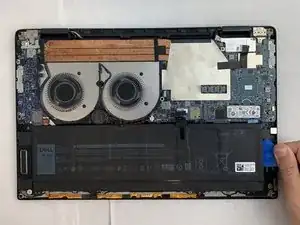

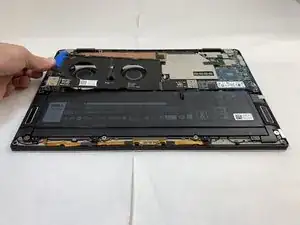

Используйте пластиковый медиатор, чтобы отделить аккумулятор от корпуса устройства.
Поднимите аккумулятор прямо вверх и снимите его, когда он полностью отделится.
Шаг 9

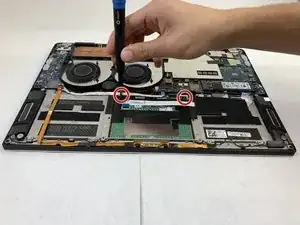

Используйте крестообразную отвертку Phillips #0, чтобы вывернуть два серебряных винта 3,2 мм, расположенных в двух верхних углах трекпада.
На винтах может быть чёрное покрытие.
Шаг 10

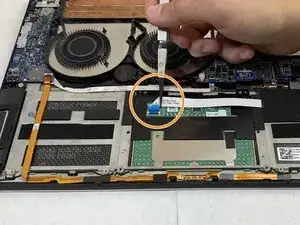

Переведите фиксатор ZIF-разъёма трекпада вверх с помощью медиатора, чтобы лента могла быть вытащена вперёд.
Осторожно извлеките ленточный кабель пинцетом.
Шаг 11

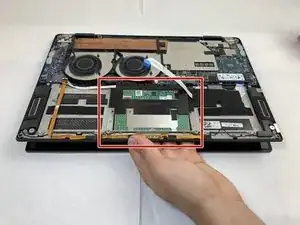

Немного откройте ноутбук и поместите руку под трекпад, аккуратно подденьте трекпад и приподнимите его из корпуса.

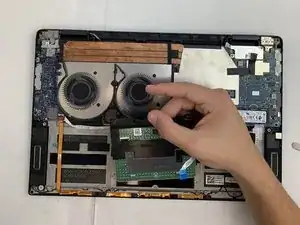

Когда трекпад приподнят, сдвиньте его наружу, чтобы извлечь из держателя.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
