Замена платы ввода-вывода Dell XPS 15 9575

Для вашей безопасности убедитесь, что устройство выключено и сетевой адаптер отключён.

Используйте отвёртку T5 Torx, чтобы выкрутить все восемь винтов 3,2 мм, фиксирующих заднюю панель.

Просуньте медиатор для вскрытия между задней крышкой и основанием корпуса, затем слегка приподнимите инструмент, чтобы отщёлкнуть защёлки задней крышки.

Убедитесь, что все винты удалены перед тем, как поднимать панель, чтобы избежать повреждений.

Снимите нижнюю крышку с устройства, когда все стороны освободятся.

Используйте крестовую отвёртку Phillips #0, чтобы выкрутить все четыре серебристых винта 3,2 мм, крепящие соединительный кабель.

Осторожно просуньте пластиковый медиатор между вентилятором и соединительным кабелем.

Если в этой позиции кабель не освобождается, проведите медиатором вдоль кромки, пока он полностью не выйдет.

Снимите соединительный кабель.

Используйте нейлоновые пинцеты, чтобы извлечь контактные штифты соединителя с каждой из печатных плат.

Используйте крестовую отвёртку Phillips #0, чтобы выкрутить все восемь винтов 6,4 мм, удерживающих батарею.

Используйте пластиковый медиатор, чтобы отжать чёрный кабель батареи от его серебристого разъёма.

Держите медиатор под углом 35 градусов к компьютеру и нажимайте в направлении батареи, чтобы вынуть кабель из гнезда.

Не нажимайте прямо в кабель батареи — это может повредить разъём.

При отключении таких разъёмов будьте осторожны, чтобы не сдвинуть мелкие поверхностно-монтируемые компоненты вокруг гнезда.

Используйте пластиковый медиатор, чтобы отделить батарею от корпуса устройства.

Поднимите батарею строго вверх и снимите её, когда она полностью отделится.

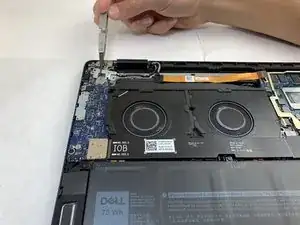

Используйте крестовую отвёртку Phillips #0, чтобы аккуратно извлечь каждый из четырёх винтов 3,2 мм.

Убедитесь, что все четыре винта извлечены из вентилятора.

Найдите провод, соединяющий вентилятор с материнской платой, и используйте пластиковый инструмент для вскрытия, чтобы выжать провод из гнезда на материнской плате.

Вентилятор полностью отключён и теперь его можно безопасно удалить.

Используйте лопатку или чистый ноготь, чтобы поднять фиксирующий язычок ZIF-разъёма.

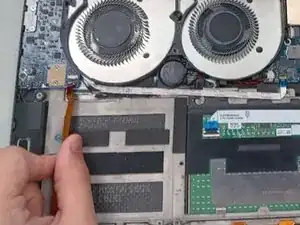

Используйте пинцет или пальцы, чтобы аккуратно вынуть оранжевый кабель из его гнезда на плате ввода-вывода.

Если у кабеля есть вытяжная лентa, используйте её для захвата кабеля. Захват кабеля напрямую может повредить его.

Для повторного подключения убедитесь, что язычок разблокирован и аккуратно вставьте кабель. Затем опустите язычок, чтобы зафиксировать кабель. Кабель должен вставляться в гнездо с небольшим усилием или вовсе без него. Если возникают трудности, выньте кабель, проверьте, полностью ли язычок разблокирован, и попробуйте снова.

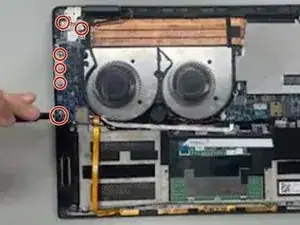

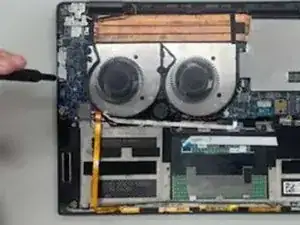

Используйте крестовую отвёртку Phillips #0, чтобы выкрутить шесть винтов 3,2 мм, крепящих плату ввода-вывода.

Используйте пинцет, чтобы снять серебристую скобу, закрывающую коаксиальные разъёмы антенн.

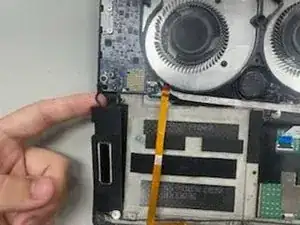

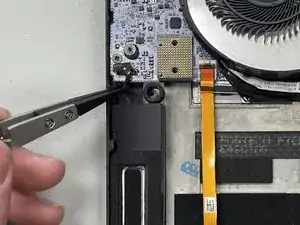

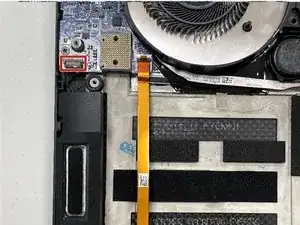

Используйте кончик лопатки, чтобы поочерёдно нажимать с разных сторон на разъём и «выгулять» его из гнезда, отключив провод динамика от платы ввода-вывода (также называемой дополнительной платой).

Может потребоваться много поочерёдных нажатий, прежде чем разъём выйдет. Будьте терпеливы и не тяните за провода.

Для повторного подключения выровняйте разъём и используйте лопатку или чистый ноготь, чтобы полностью вставить его в гнездо.

Не нажимайте на сами провода, иначе вы рискуете повредить разъём.

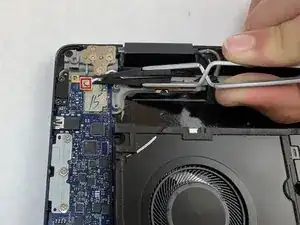

Чтобы отсоединить чёрный и белый коаксиальные кабели, подведите тонкий антистатический монтажный инструмент или изогнутые пинцеты под металлическую шейку разъёма (как можно ближе к головке) и поднимайте строго вертикально от платы.

При работе с этими разъёмами обязательно поднимайте головку строго вертикально. Если поддевать под углом, можно оторвать гнездо от платы.

Подключение этих разъёмов может быть сложным. Удерживайте разъём пинцетом над его гнездом и аккуратно нажмите вниз пальцем или монтажной лопаткой — разъём должен «щёлкнуть» на место. Если возникают затруднения, поправьте головку и попробуйте снова.

Не пытайтесь вдавить разъём силой, иначе вы можете повредить его окончательно.

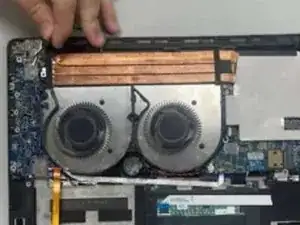

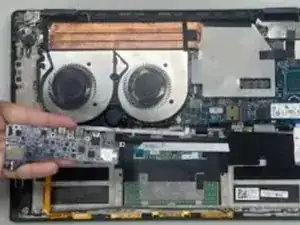

Сдвиньте плату ввода-вывода от края ноутбука внутрь устройства, чтобы освободить её.
