Замена тачпада Samsung Chromebook 3 XE500C13-K02US

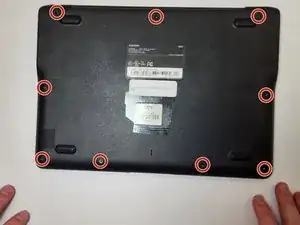

Положите ноутбук задней крышкой вверх, чтобы открыть доступ к девяти винтам длиной 4,6 мм.

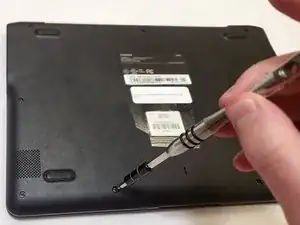

Открутите все девять винтов длиной 4,6 мм с помощью отвёртки Phillips #00.

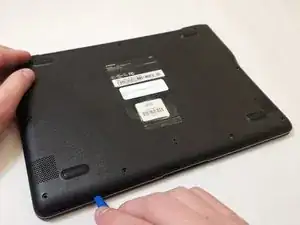

Вставьте пластиковую инструментальную лопатку под крышку ноутбука.

Когда лопатка войдёт между крышкой и корпусом ноутбука, проводите ею по периметру устройства, чтобы отсоединить фиксирующие защёлки.

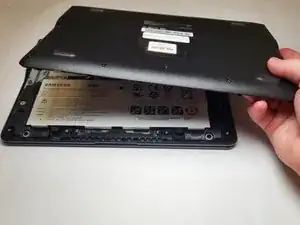

Снимите крышку ноутбука, чтобы открыть доступ к внутренним компонентам.

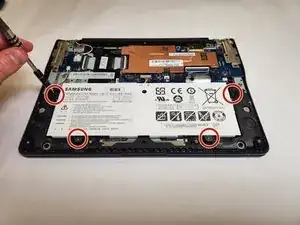

Открутите четыре винта длиной 4,6 мм отвёрткой Phillips #00.

Используйте лопатку, чтобы поддеть кабель снизу, и отсоедините разъём.

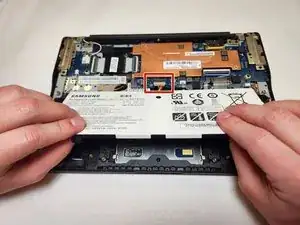

Извлеките батарею из корпуса.

Открутите три винта длиной 4,6 мм отвёрткой Phillips #00 от серебристой скобы.

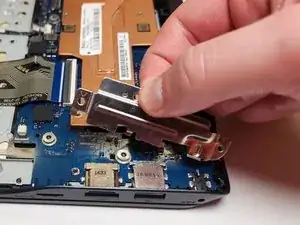

Снимите серебристую скобу.

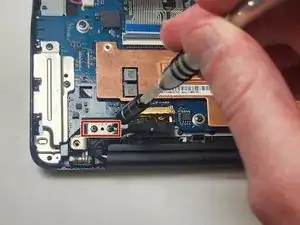

Открутите оставшийся винт длиной 4,6 мм от платы ввода-вывода.

Отсоедините проводной разъём от платы ввода-вывода.

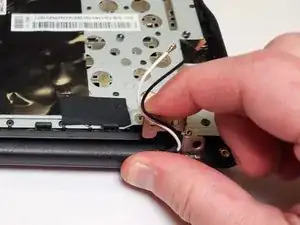

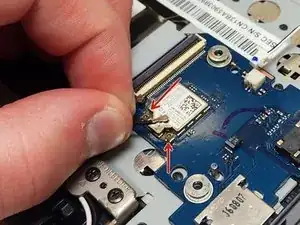

Извлеките чёрные и белые провода из платы ввода-вывода.

Поднимите защёлку разъёма ленточного кабеля.

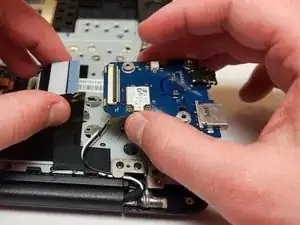

Извлеките ленточный кабель из платы ввода-вывода.

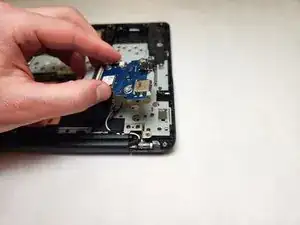

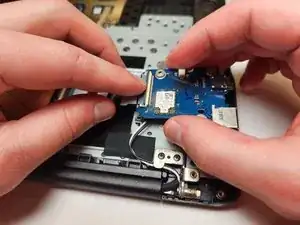

Поднимите и извлеките плату ввода-вывода из основания ноутбука.

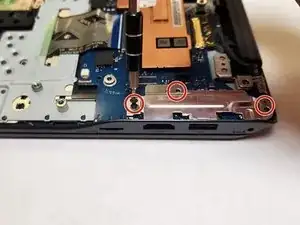

Открутите три винта длиной 4,6 мм отвёрткой Phillips #00 от серебристого порта.

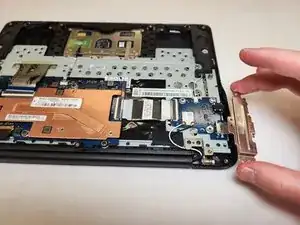

Снимите серебристый порт с материнской платы.

Извлеките красные и чёрные провода динамиков из разъёма на материнской плате.

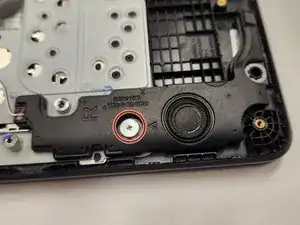

Открутите винт длиной 4,9 мм с помощью отвёртки №00.

Повторите первые два шага для другого динамика.

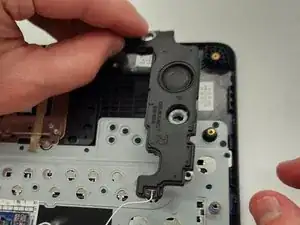

Извлеките динамики.

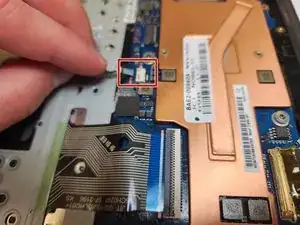

Извлеките узкий ленточный кабель из порта на материнской плате.

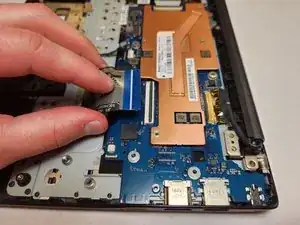

Поднимите защёлку на разъёме материнской платы и извлеките широкий ленточный кабель.

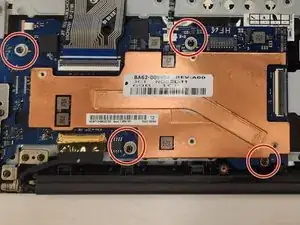

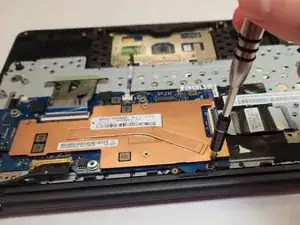

Открутите четыре винта длиной 4,6 мм отвёрткой Phillips #00.

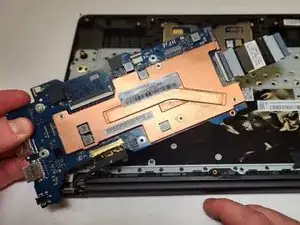

Поднимите и извлеките материнскую плату из основания ноутбука.

Открутите два винта длиной 4,6 мм от обеих петель дисплея с помощью отвёртки Phillips #00.

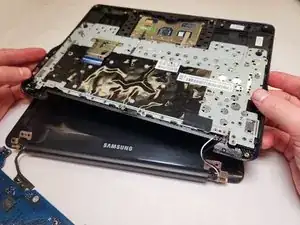

Поднимите петли дисплея и снимите клавиатуру с экрана ноутбука.

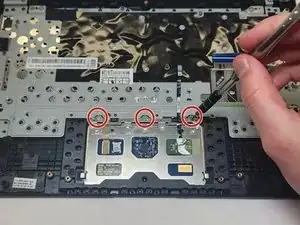

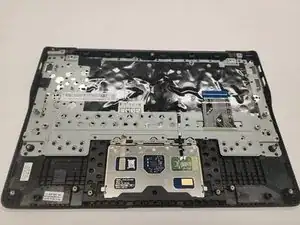

Открутите три винта длиной 2,3 мм от тачпада с помощью отвёртки Phillips #00.

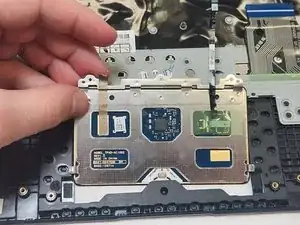

Снимите серую клейкую ленту и поднимите тачпад, чтобы извлечь его из клавиатуры.
