Замена ЖК-экрана Samsung Chromebook 3 XE500C13-K05US

Положите ноутбук задней крышкой вверх, чтобы были видны винты.

Используйте отвертку Phillips #00, чтобы вывернуть девять винтов нижней крышки длиной 4,6 мм.

Используйте нейлоновую лопаточку или пластиковый инструмент для вскрытия, чтобы поддеть и открыть крышку ноутбука.

Вы услышите щелчки, когда защёлки внутри корпуса отсоединятся.

Снимите крышку, чтобы получить доступ к внутренностям ноутбука.

Открутите и снимите четыре винта, фиксирующие аккумулятор.

Используйте лопаточку, чтобы поддеть разъём питающего кабеля аккумулятора и аккуратно поднять его вверх.

Поднимите аккумулятор и извлеките его из корпуса.

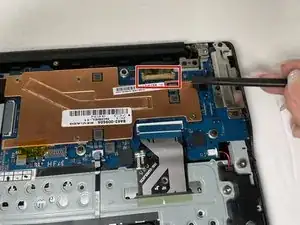

Используйте лопаточку, чтобы поднять защёлку, фиксирующую золотистый кабель дисплея.

Вытащите кабель и снимите защёлку с материнской платы.

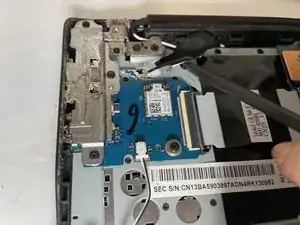

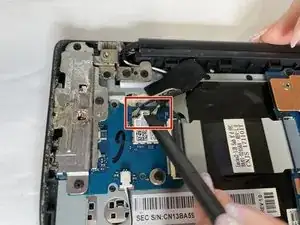

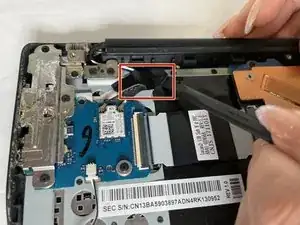

С помощью лопаточки приподнимите клейкую ленту, удерживающую антенные провода беспроводного модуля.

Поднимите чёрный и белый антенные провода с помощью лопаточки.

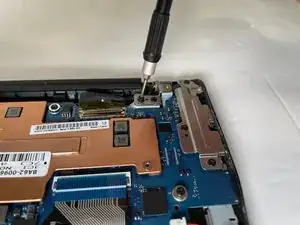

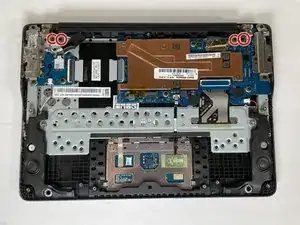

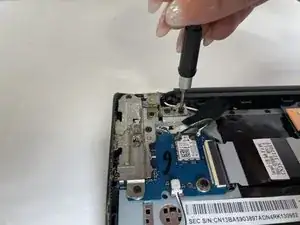

Снимите четыре винта 4,6 мм с креплений дисплея.

Когда винты петель будут отвинчены, откройте ноутбук.

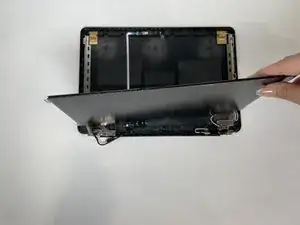

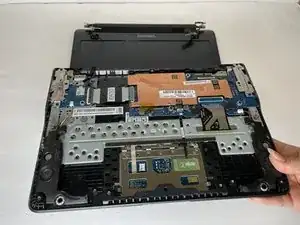

Нижняя часть ноутбука отделится от экрана, как только вы откроете его на достаточный угол.

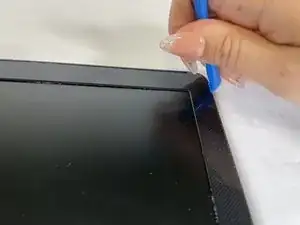

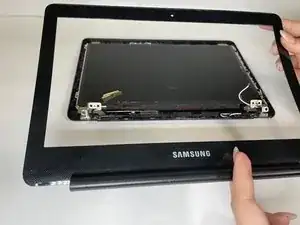

Используйте инструмент для вскрытия, чтобы поддеть между рамкой и экраном.

Вы услышите щелчки при отщёлкивании рамки с помощью инструмента для вскрытия.

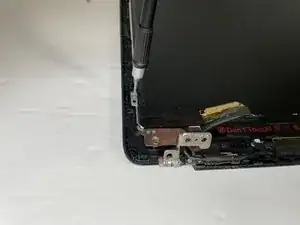

Снимите четыре винта 4,6 мм с креплений дисплея.

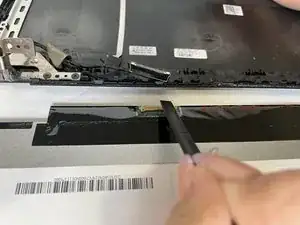

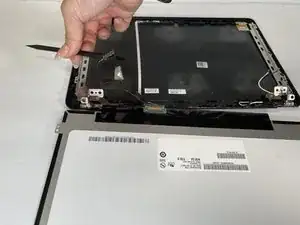

С помощью лопаточки приподнимите клейкую ленту, удерживающую кабель дисплея.

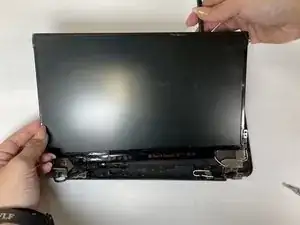

Медленно приподнимите панель и переложите её, чтобы открыть доступ к кабелю дисплея на тыльной стороне экрана.

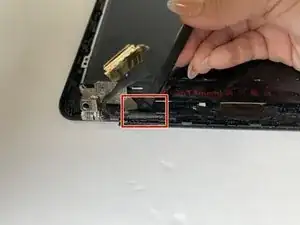

С помощью лопаточки поднимите защёлку, фиксирующую золотистый кабель дисплея.

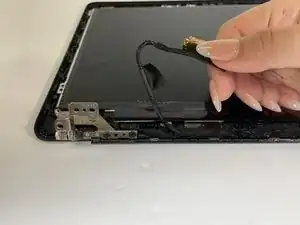

Потяните кабель от себя, чтобы вытащить его из монитора.

Будьте осторожны вокруг платы дисплея, на ней имеется надпись «Не трогать».

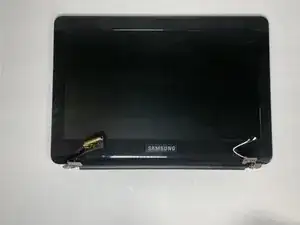

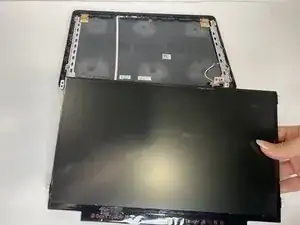

После отсоединения кабеля дисплея поднимите экран и извлеките его из корпуса.
