Замена платы I/O с интегрированной картой Wi‑Fi в Samsung Chromebook 3 XE500C13-K02US
Это поэтапное руководство по замене платы I/O с интегрированной картой Wi‑Fi в Samsung Chromebook 3 XE500C13-K02US. Необходимо снять аккумулятор, отсоединить плату I/O от материнской платы, снять 2-контактный разъём динамика и чёрно-белые провода, проходящие в крышке петли.
Шаг 1

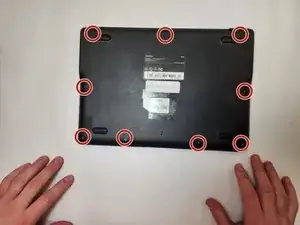

Разместите заднюю крышку ноутбука лицевой стороной вверх, чтобы открыть доступ ко всем девяти винтам 4,6 мм.

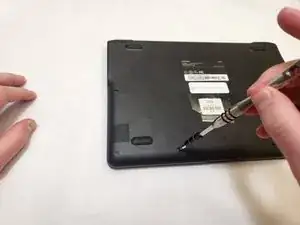

Удалите все девять винтов 4,6 мм с помощью крестовой отвёртки Phillips #00.
Шаг 2
Подденьте пластиковой лопаткой крышку ноутбука.
Когда инструмент окажется между крышкой и корпусом ноутбука, проведите им вдоль кромки, чтобы отщёлкнуть фиксирующие защёлки.

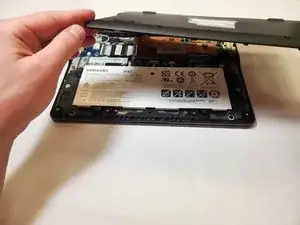

Снимите крышку ноутбука, чтобы открыть доступ к внутренним компонентам.
Шаг 3

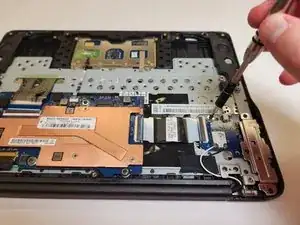

С помощью отвёртки Phillips #00 удалите три винта 4,6 мм из серебряного крепления.
Шаг 4
Снимите серебряное крепление.
Шаг 5
Удалите винт 4,6 мм, крепящий плату I/O.
Шаг 6

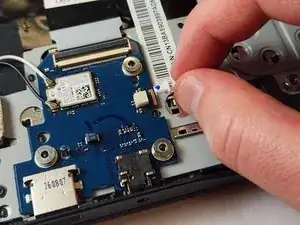

Отсоедините проводной разъём от платы I/O.
Шаг 7

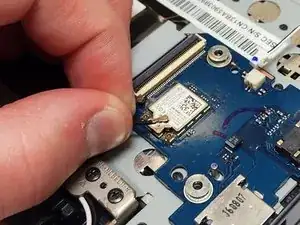

Снимите чёрный и белый провода с платы I/O.
Шаг 8

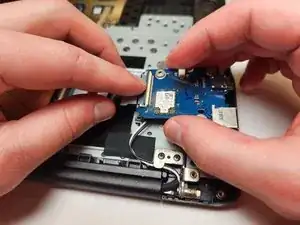

Поднимите защёлку разъёма шлейфа.

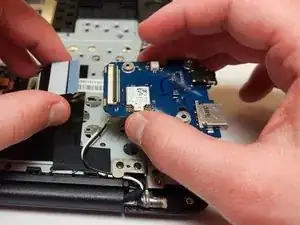

Извлеките шлейф из платы I/O.
Шаг 9

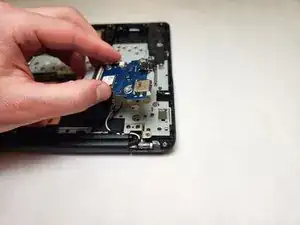

Поднимите и снимите плату I/O с основания ноутбука.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
