Замена дисплейного модуля Samsung Chromebook 3 XE500C13-K02US

Положите ноутбук крышкой вниз, чтобы открыть доступ к винтам.

Отвинтите девять винтов длиной 4,6 мм из задней крышки крестовой отверткой Phillips #00.

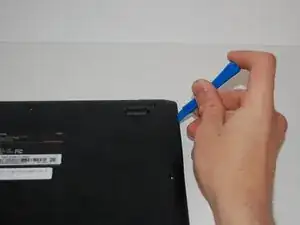

Вставьте лопатку iFixit между корпусом и основанием ноутбука.

Когда инструмент окажется между крышкой и корпусом, проведите им по всему периметру корпуса, чтобы отжать фиксирующие защёлки.

При проведении инструмента по периметру корпуса вы должны услышать щелчки.

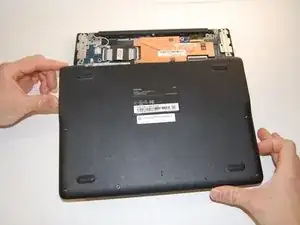

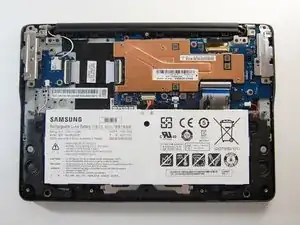

Снимите крышку, чтобы открыть внутреннее пространство ноутбука.

Отвинтите четыре винта длиной 4,6 мм крестовой отверткой Phillips #00.

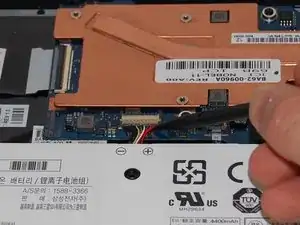

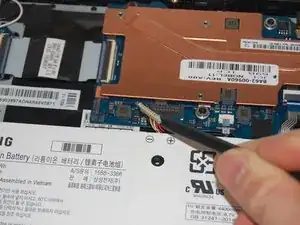

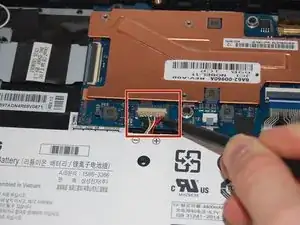

Используя лопатку, подденьте кабель снизу и аккуратно приподнимите разъём.

Поднимите аккумулятор и извлеките его из корпуса.

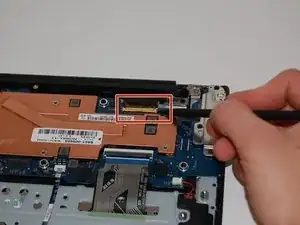

С помощью лопатки приподнимите фиксатор петли, удерживающий золотистый кабель дисплея.

Вытяните кабель, чтобы отсоединить его от материнки.

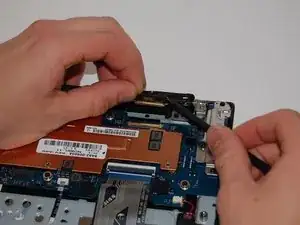

С помощью лопатки приподнимите клейкую ленту, фиксирующую провода антенн беспроводного модуля.

Подденьте белый и чёрный антеннные провода лопаткой и приподнимите их.

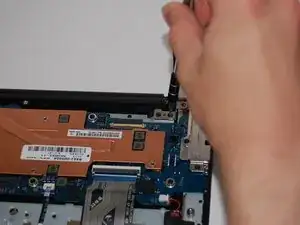

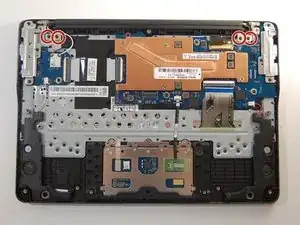

Отвинтите четыре винта длиной 4,6 мм на креплениях дисплея крестовой отверткой Phillips #00.

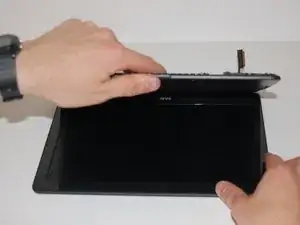

После удаления винтов петель откройте ноутбук.

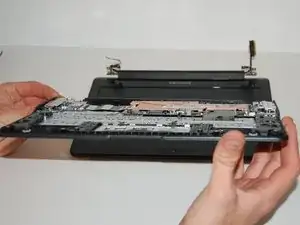

Нижняя часть корпуса отделится от экрана, когда вы откроете ноутбук на определённый угол.

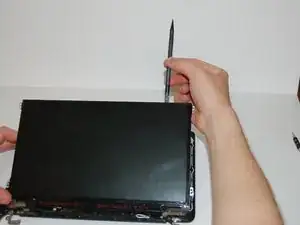

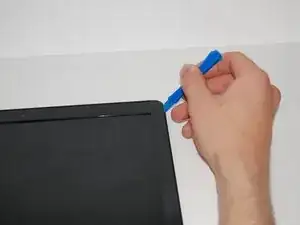

Используйте лопатку iFixit, чтобы поддеть по периметру рамку дисплея и отжать её от экрана.

При работе лопаткой вокруг рамки вы услышите щелчки.

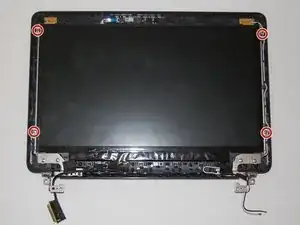

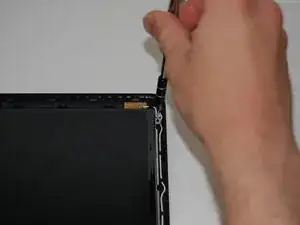

Отвинтите четыре винта длиной 4,6 мм на креплениях дисплея крестовой отверткой Phillips #00.

С помощью лопатки приподнимите клейкую ленту, удерживающую кабель дисплея.

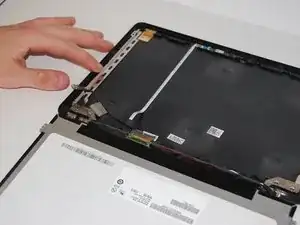

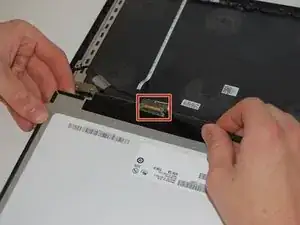

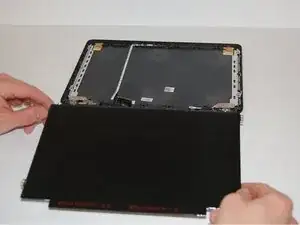

Аккуратно приподнимите панель и отогните её, чтобы открыть доступ к кабелю дисплея с тыльной стороны экрана.

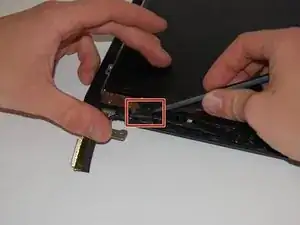

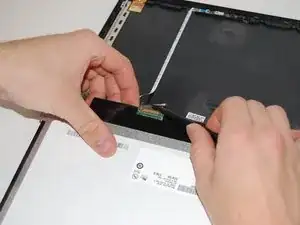

С помощью лопатки приподнимите фиксатор петли, удерживающий золотистый кабель дисплея.

Потяните кабель от себя, чтобы выдвинуть его из матрицы.

Будьте осторожны вокруг платы дисплея. На ней указано «Do not touch».

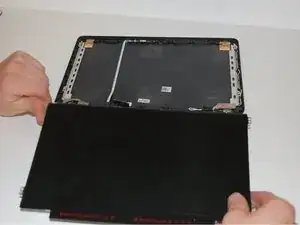

После удаления кабеля приподнимите экран и извлеките его из корпуса.
