Замена материнской платы устройства Samsung Chromebook 4 Plus XE350XBA-K05US
Шаг 1
Удерживайте кнопку питания на клавиатуре, пока устройство не выключится.
Закройте устройство и переверните его.
Снимите четыре резинок на каждом углу устройства пальцами.
Удалите четыре винта длиной 4.6 мм с помощью отвёртки Phillips #00.
Шаг 2
Начните у петель, аккуратно подденьте заднюю крышку металлической лопатку. Продолжайте вдоль краёв, пока задняя крышка полностью не отсоединится.
Шаг 3
Найдите длинную серую коробку с надписью «Аккумулятор ноутбука».
Удалите два винта длиной 4 мм с помощью отвёртки Phillips #00.
После удаления винтов снимите серую деталь с надписью «крепление аккумулятора BA61 - 03983A». Эта деталь расположена над золотой полоской, соединяющей аккумулятор и материнскую плату.
Шаг 4
Отсоедините золотую полоску, соединяющую аккумулятор с материнской платой.
Используйте отвёртку Phillips #000, чтобы удалить четыре винта длиной 4 мм, удерживающих аккумулятор на месте.
Шаг 5

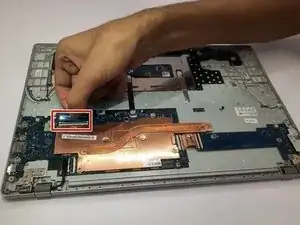

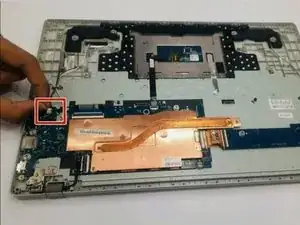

Отсоедините черный и красный провода, а также черный и белый провода.

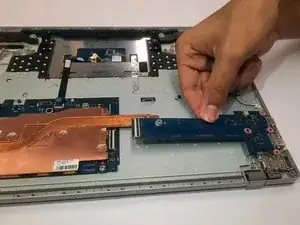

Отстегните и снимите черные и золотые ленты, а также черный провод с материнской платы.
Шаг 6

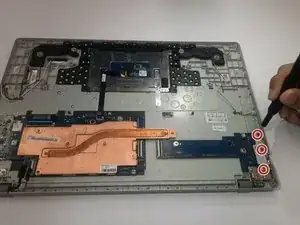

Удалите три винта длиной 4.53 мм с серой металлической детали с надписью "BRKT-PORT-SUB JOAN-15 BA61-03942A".

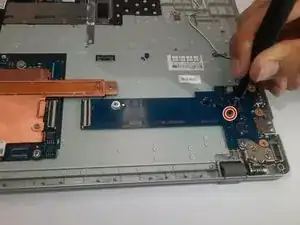

Удалите винт длиной 4.50 мм с правой стороны материнской платы.
Шаг 7

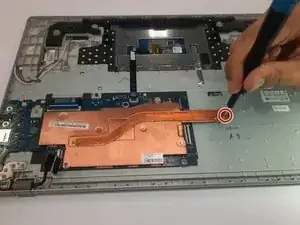

Удалите два винта длиной 4.56 мм с медного радиатора.
Удалите четыре винта длиной 4.63 мм.
Шаг 8

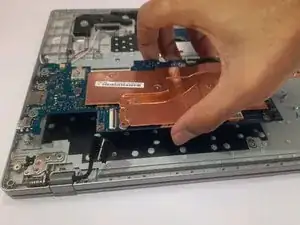

Осторожно переверните материнскую плату и радиатор, стараясь не касаться ни одного из компонентов.

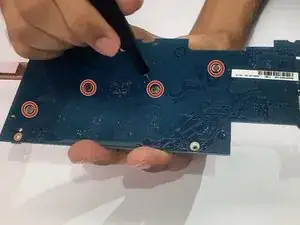

Удалите четыре винта длиной 4.63 мм с задней части материнской платы и снимите радиатор.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
