Замена петель дисплея Samsung Chromebook 3 XE500C13-K02US
Этот гид предназначен для удаления/замены петель в Samsung Chromebook 3 XE500C13-K02US. Он также может служить руководством для аналогичных моделей. Для этого необходимо снять нижнюю крышку, затем отключить провода, идущие от петель к плате I/O. После этого следует удалить несколько винтов, а затем гайки и шайбы, удерживающие петлю.
Шаг 1
Положите заднюю крышку ноутбука вверх, чтобыExpose все девять винтов размером 4.6 мм.

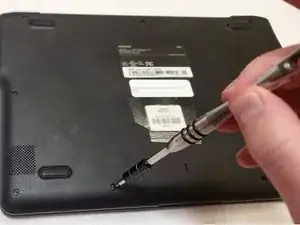

Удалите все девять винтов размером 4.6 мм с помощью отвертки Phillips #00.
Шаг 2

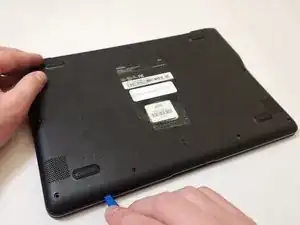

Вставьте пластиковый инструмент для открытия под крышку ноутбука.
Как только инструмент зафиксируется между крышкой и корпусом ноутбука, передвигайте инструмент вдоль края ноутбука, чтобы освободить фиксирующие защелки.

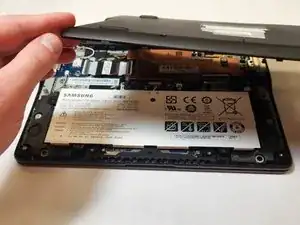

Снимите крышку ноутбука, чтобы открыть внутренние компоненты.
Шаг 3

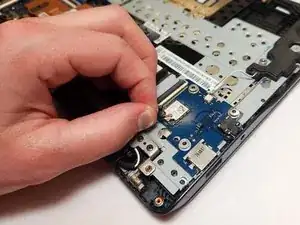

Отключите черный и белый провод от платы I/O.
Снимите два винта размером 4.6 мм с петли дисплея с помощью отвертки Phillips #00.
Поверните обе петли дисплея вверх, away от компонентов.
Шаг 4

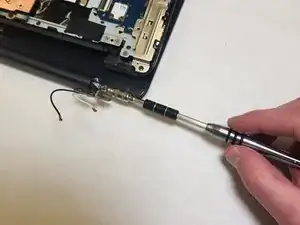

Удалите гайки с помощью 5 мм головки для гаек.

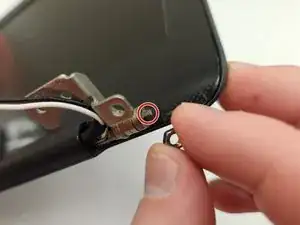

Удалите все шесть шайб с каждой стороны.
Шаг 5

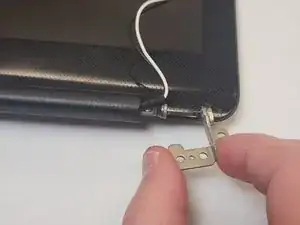

Снимите петли с планки с обеих сторон.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
