Замена материнской платы Asus Zenbook UX31E
Используйте это руководство для замены неисправной материнской платы на Asus Zenbook UX31E.
Материнская плата является важнейшим компонентом компьютера и необходима для его корректной работы. Неисправная материнская плата может привести к зависаниям компьютера, сбоям, а также к появлению синего экрана смерти с синим фоном и грустным лицом “:(“ на экране.
Перед началом ремонта убедитесь, что ваше устройство полностью выключено и отключено от внешнего источника питания.
Шаг 1
Используя отвертку Torx T4, снимите десять винтов в отмеченных местах.
Поместите винты в контейнер, чтобы не потерять их.
Шаг 2
Осторожно вставьте инструмент для открытия iFixit между задней панелью.
Поднимите заднюю крышку вашего ASUS ZenBook UX31E и отложите её в сторону.
Шаг 3
Используя пластиковый инструмент для открытия, приподнимите заднюю крышку ноутбука.
Снимите нижнюю панель ноутбука.
Шаг 4
Снимите винт, соединяющий компонент динамика с материнской платой, с помощью отвертки.
Шаг 5
Отключите звуковой кабель от материнской платы.
Шаг 6
С помощью пластикового инструмента для открытия подденьте динамик от корпуса компьютера.
Шаг 7
Отключите аккумулятор от материнской платы, осторожно потянув за разъем вверх и вниз.
Шаг 8
Используя отвертку Phillips #00, удалите винты из центра и двух углов аккумулятора.
Поместите винты в контейнер, чтобы не потерять их.
Шаг 9
Снимите аккумулятор. (Картинка-1)
Изображение того, как выглядит аккумулятор. (Картинка-2)
Шаг 10
Присоедините свой антистатический браслет к чему-то металлическому, чтобы не ударить систему током.
Снимите гарантийную наклейку, чтобы открыть винт под ней.
Используя свою отвертку Phillips #00, открутите винт, который вы только что обнаружили.
Шаг 11
С помощью руки вытащите SSD из его слота.
Шаг 12
Отключите шлейф между IO и материнской платой с обеих сторон.
Шаг 13
Отключите разъем вентилятора от материнской платы.
Поднимите клипсы на разъемах шлейфа.
Шаг 14
Открутите два винта, которые находятся напротив друг друга.
Шаг 15
Используя пластиковый инструмент для открытия, приподнимите вентилятор от ноутбука.
Теперь вы можете аккуратно вытащить вентилятор руками.
Шаг 16

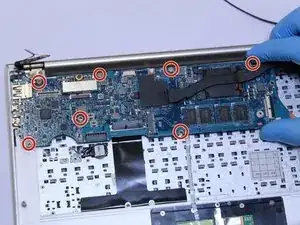

Удалите 7 винтов, крепящих материнскую плату в корпусе с помощью отвертки Phillips #00.

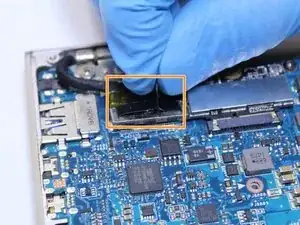

Удалите разъем с нажимной застежкой, соединяющий материнскую плату с экраном.

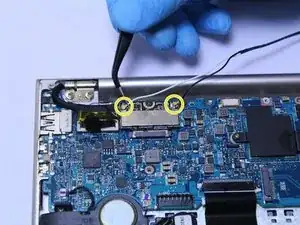

Снимите два кабеля, которые все еще подключены к материнской плате. Вам понадобится пинцет, чтобы их удалить.
Шаг 17
Аккуратно поднимите и переверните материнскую плату в сторону тачпада.

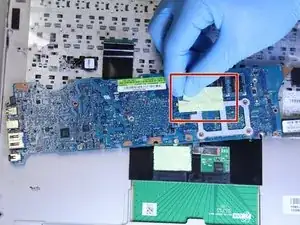

Снимите желтую пленку.

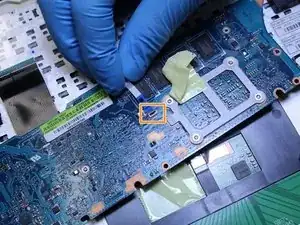

Отсоедините ZIF-разъем на обратной стороне материнской платы, соединяющий ее с клавиатурой.
Извлеките материнскую плату.
Заключение
Для сборки вашего устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
