Замена SSD-карты в HP 14-dq5009nr

Ноутбуки

Данное руководство проведёт Вас через процесс удаления и замены SSD (твердотельного накопителя) в HP 14-dq5009nr. Независимо от того, выполняете ли Вы апгрейд на накопитель большего объёма или заменяете неисправный SSD, это руководство поможет сделать работу безопасно и эффективно. SSD — это тип запоминающего устройства, используемого для хранения и доступа к данным. Он играет ключевую роль в скорости работы вашего устройства.

  • Функция:
    • SSD является главным компонентом хранения данных в ноутбуке.
    • Он хранит операционную систему, программы и файлы.
  • Признаки неисправности:
    • Медленная загрузка
    • Частые зависания
    • Сообщения об ошибке типа «Boot Device Not Found»
    • Ноутбук не распознаёт внутреннее хранилище

Перед началом ремонта выключите и отключите ноутбук от питания.

Шаг 1

Снимите резиновые ножки с нижней крышки, чтобы открыть скрытые винты.

Сохраните резиновые ножки для обратной сборки.

Убедитесь, что устройство полностью выключено перед заменой.

Шаг 2

Используйте крестовую отвёртку Philips #0, чтобы выкрутить восемь винтов с задней крышки.

Шесть винтов длиной 7 мм

Два винта длиной 4,8 мм

Шаг 3

Используйте пластиковый инструмент для открытия корпуса, чтобы отделить заднюю крышку от сборки с клавиатурой и подлокотником. Аккуратно подденьте заднюю крышку устройства.

Начните с уголка устройства и проведите инструментом вдоль края крышки, чтобы освободить защёлки перед отделением.

Будьте осторожны, чтобы не согнуть и не треснуть заднюю крышку.

Шаг 4

Используйте крестовую отвёртку Phillips #0, чтобы выкрутить четыре винта длиной 3 мм, фиксирующие батарею к шасси.

Шаг 5

Немного приподнимите батарею под углом и аккуратно вытяните её из разъёма на материнской плате.

Шаг 6

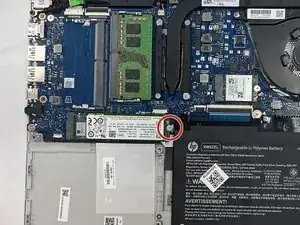

Используйте крестовую отвёртку Phillips #0, чтобы выкрутить один винт длиной 3 мм, фиксирующий SSD к материнской плате.

Если на карте есть лента, прижимающая её, снимите ленту перед откручиванием винта.

Шаг 7

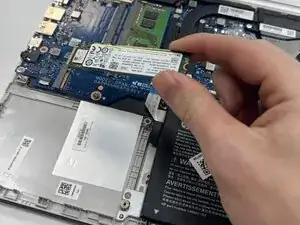

После удаления винта SSD-карта может откинуться под небольшим углом.

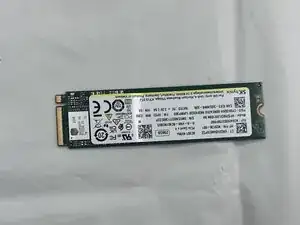

Возьмите за край SSD и потяните его от разъёма, чтобы извлечь.

При обратной сборке вставьте SSD под небольшим углом в соответствующий разъём на плате.

Заключение

Для сборки устройства выполните указанные инструкции в обратном порядке. Утилизируйте электронные отходы в пунктах приёма с сертификатом R2 или e-Stewards.

Перевод руководства с ifixit.com
