Замена материнской платы HP 14-dq0052dx
В этом руководстве показано, как заменить материнскую плату в ноутбуке HP 14-dq0052dx. Причиной поломки может быть разъем питания — при его неисправности требуется замена материнской платы, так как разъем припаян к ней. Если Вы умеете паять, лучше попробовать заменить разъем питания; в противном случае оптимальный вариант — заменить материнскую плату. Некоторые провода нужно будет отсоединить, поэтому будьте очень осторожны при их съеме, чтобы не повредить ноутбук сильнее.
Шаг 1
Разверните ноутбук так, чтобы вентиляционные отверстия смотрели вверх.
Шаг 2
Снимите резиновые ножки.
Шаг 3
Удалите четыре винта M2.0 x 6 мм с помощью отвертки JIS #1.
Удалите два винта M2.5 x 6 мм с помощью отвертки JIS #1.
Удалите два винта M2.0 x 4 мм с помощью отвертки JIS #1.
Используйте пластиковый инструмент для вскрытия iFixit, чтобы отжать заднюю крышку от корпуса ноутбука.
Шаг 4
Отключите батарею от материнской платы.
Аккуратно оттяните и поднимите батарею из посадочного места.
Замените батарею.
Шаг 5
Удалите пять винтов 4 мм с радиатора.
Шаг 6
Снимите радиатор с ноутбука.
Шаг 7

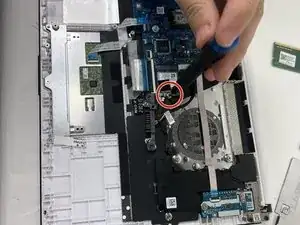

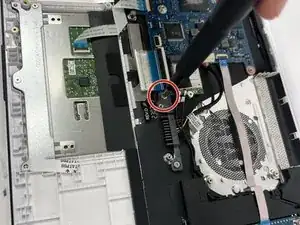

Удалите винт 4 мм с кронштейна, фиксирующего материнскую плату.
Шаг 8

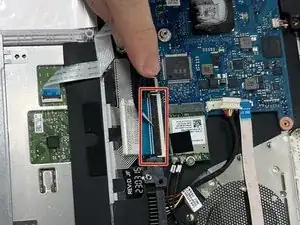

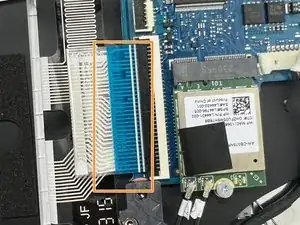

Поднимите фиксирующий зажим, чтобы получить доступ к ленточному кабелю, подключенному к материнской плате.
Будьте осторожны при снятии ленточного кабеля — он легко рвется, что приведет к его повреждению.
Отсоедините ленточный кабель от материнской платы.
Шаг 9

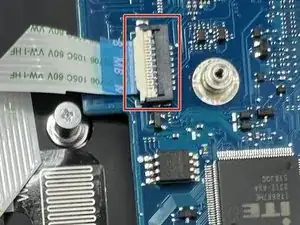

Поднимите эту защелку и извлеките ленточный кабель из материнской платы.
Обращайтесь с ленточным кабелем бережно — он легко рвется.
Шаг 10
Удалите винт 4 мм, крепящий модуль Wi‑Fi.
Извлеките модуль Wi‑Fi из материнской платы.
Шаг 11

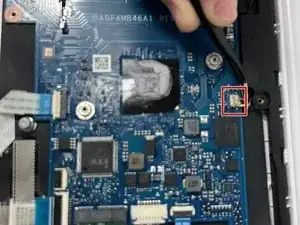

Отключите тонкие провода с верхней части материнской платы.
Будьте крайне осторожны с этими проводами: их изгиб может привести к разрыву хрупкой внутренней жилы.
Шаг 12

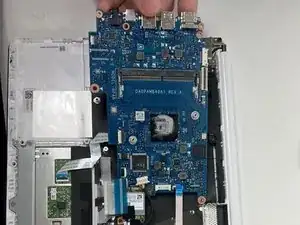

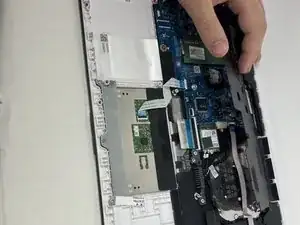

Аккуратно извлеките материнскую плату.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
