Замена материнской платы Acer Chromebook CB0311-1H-C1MX
В этом руководстве показан процесс замены материнской платы ноутбука Acer Chromebook CB0311-1H-C1MX. Материнская плата соединяет все внутренние компоненты устройства и обеспечивает их взаимодействие. Если устройство испытывает проблемы с памятью, питанием или общей работоспособностью, замена материнской платы может устранить эти проблемы.
Перед заменой материнской платы убедитесь в оценке всех возможных причин проблем, связанных с памятью, питанием и работоспособностью.
Шаг 1

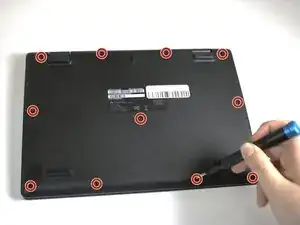

С помощью отвертки JIS #1 снимите одиннадцать винтов 6,6 мм с задней крышки.
Шаг 2

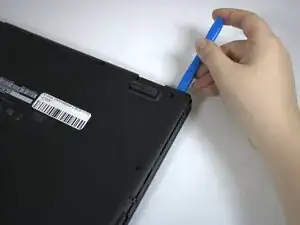

Начиная с петель, используйте лопатку для вскрытия iFixit, чтобы поддеть заднюю крышку.
Продолжайте использовать лопатку для вскрытия iFixit по всему краю корпуса.
Шаг 3

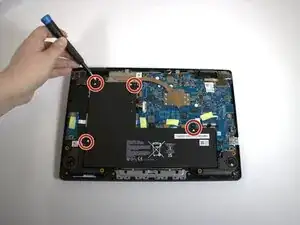

С помощью отвертки JIS #1 снимите все четыре винта 4,8 мм, удерживающие аккумулятор на месте.
Шаг 4

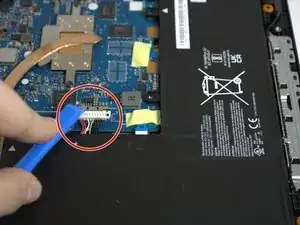

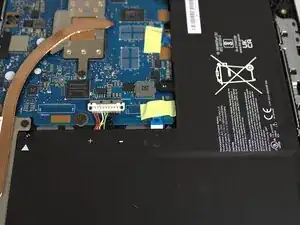

Осторожно нажмите по обе стороны серебристого разъема, чтобы он перестал закрывать кабель аккумулятора.
Отключите кабель аккумулятора, потянув его прямо наружу.
Этот компонент называется плоский верхний разъем.
Шаг 5

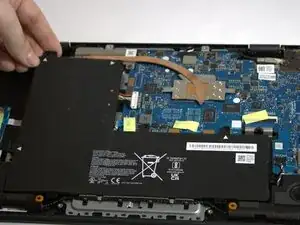

Поднимите и извлеките аккумулятор из ноутбука.
Шаг 6

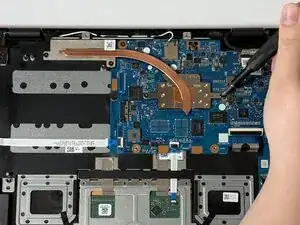

С помощью отвертки JIS #1 снимите все четыре винта 4,7 мм с радиатора.
Шаг 7

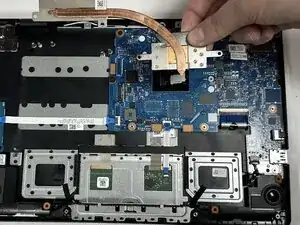

Снимите радиатор с ноутбука.
Шаг 8

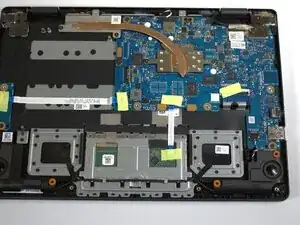

Этот шаг руководства предназначен только для того, чтобы помочь пользователям найти необходимые компоненты в последующих шагах. При необходимости обращайтесь к этому шагу.
Это местоположение кабеля подставки для рук, подробно описанного в шаге 10 этого руководства.
Это местоположение кабеля динамика, подробно описанного в шаге 11.
Это местоположение кабелей Wi‑Fi, подробно описанных в шаге 12.
Это местоположение кабеля тачпада, подробно описанного в шаге 13.
Это местоположение кабеля дочерней платы, подробно описанного в шаге 14.
Это местоположение кабеля ЖК‑экрана, подробно описанного в шаге 15.
Это местоположение петли, подробно описанной в шаге 16.
Шаг 9

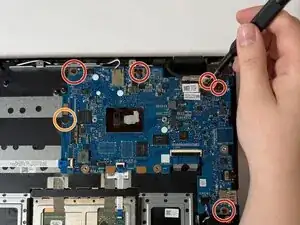

С помощью отвертки JIS #1 отвинтите все пять винтов 4,7 мм.
Два из винтов также удерживают петлю компьютера.
С помощью отвертки JIS #000 отвинтите один винт 2,4 мм.
Шаг 10
Поднимите черную защелку, которая фиксирует кабель подставки для рук.
Отключите кабель подставки для рук, потянув его прямо наружу.
Кабель может быть закрыт лентой.
Шаг 11

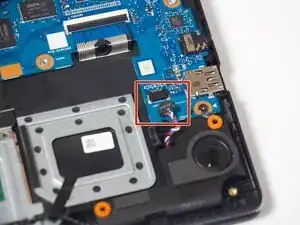

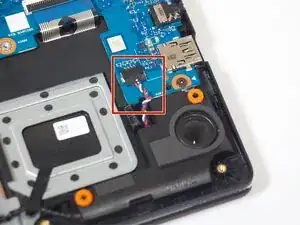

Отключите кабель динамика, потянув его прямо наружу.
Шаг 12

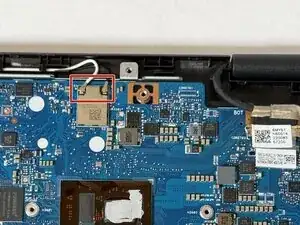

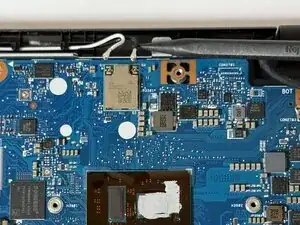

Отключите черный и белый кабели Wi‑Fi, отщелкнув их с креплений.
Кабели могут быть покрыты лентой.
Шаг 13

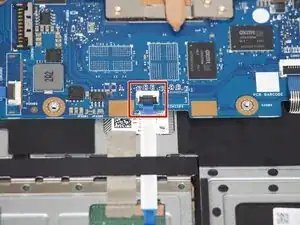

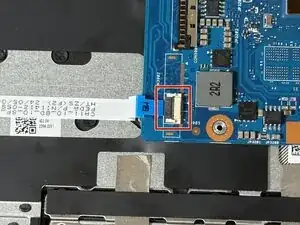

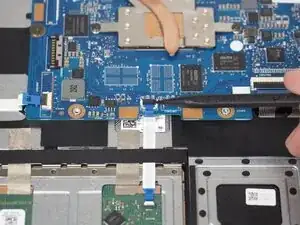

Поднимите черную защелку, которая фиксирует кабель тачпада.
Отключите кабель тачпада, потянув его прямо наружу.
Кабель может быть закрыт лентой.
Шаг 14

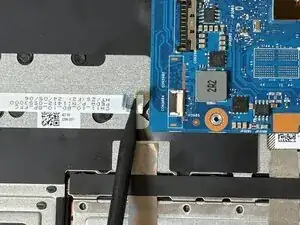

Поднимите черную защелку, которая фиксирует кабель дочерней платы.
Отключите кабель дочерней платы, потянув его прямо наружу.
Шаг 15

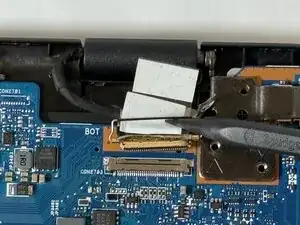

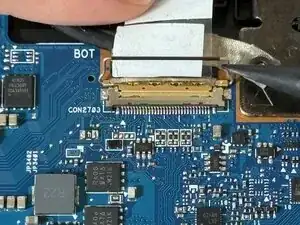

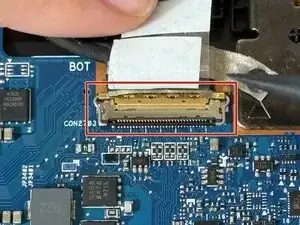

Поднимите металлическую планку, которая фиксирует кабель ЖК‑экрана.
Отключите кабель ЖК‑экрана, потянув его прямо наружу.
Кабель может быть покрыт лентой или наклейками.
Шаг 16

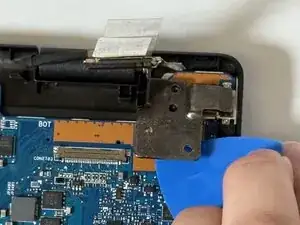

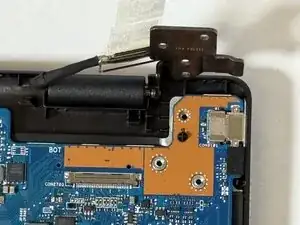

С помощью монтажной лопатки iFixit подденьте петлю, удерживающую материнскую плату на месте.
Шаг 17

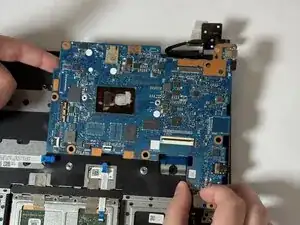

Аккуратно извлеките материнскую плату.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
