Замена дочерней платы Acer Chromebook CB0311-1H-C1MX
Цель этого руководства — показать, как заменить дочернюю плату в Acer Chromebook CB0311-1H-C1MX. Дочерняя плата — это меньшая печатная плата, выполняющая роль расширения материнской платы. Она состоит из двух отдельных секций: одна подключается к материнской плате кабелем, а одна скрыта под левым шарниром.
Если устройство испытывает проблемы с сетевым подключением, обработкой аудио или подключением USB-порта, возможно потребуется замена дочерней платы.
Шаг 1
Отверткой JIS #1 отверните одиннадцать винтов длиной 6,6 мм с задней крышки.
Шаг 2
Начиная от шарниров, используйте монтажную лопатку iFixit, чтобы отжать заднюю крышку.
Продолжайте использовать монтажную лопатку iFixit по всему периметру корпуса.
Шаг 3
Отверткой JIS #1 отвинтите все четыре винта длиной 4,8 мм, крепящие аккумулятор.
Шаг 4
Осторожно нажмите по обе стороны серебристого разъёма, чтобы он больше не закрывал кабель аккумулятора.
Отсоедините кабель аккумулятора, потянув его прямо наружу.
Этот компонент называется плоский верхний разъём.
Шаг 5
Поднимите и извлеките аккумулятор из ноутбука.
Шаг 6

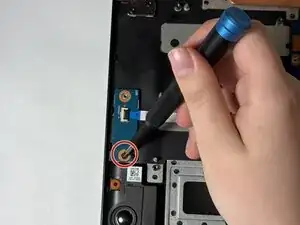

Отверткой JIS #1 отвинтите один винт длиной 4,7 мм, фиксирующий дочернюю плату.
Шаг 7

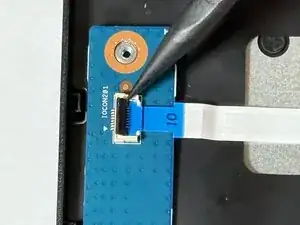

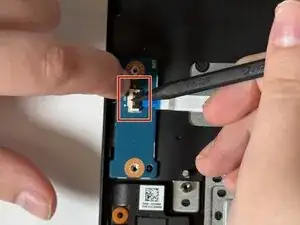

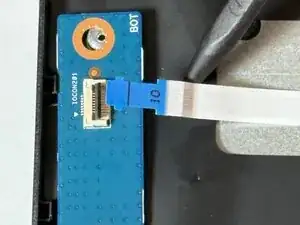

Поднимите чёрную защёлку и отсоедините кабель материнской платы.
Шаг 8

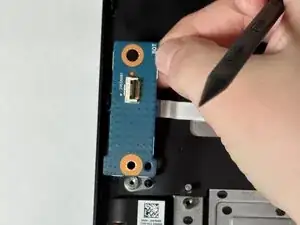

Осторожно выньте первую часть дочерней платы.
Шаг 9

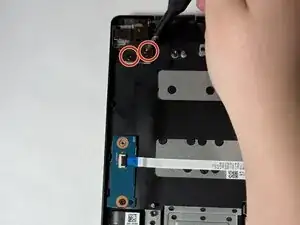

Отверткой JIS #1 отвинтите два винта длиной 4,7 мм.
Шаг 10

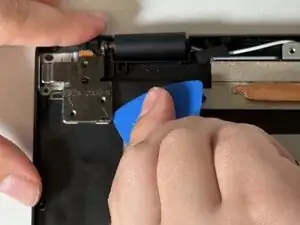

С помощью монтажной лопатки iFixit подденьте шарнир, удерживающий дочернюю плату.
Шаг 11

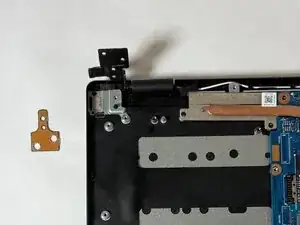

Осторожно выньте вторую часть дочерней платы.
Заключение
Для сборки устройства следуйте инструкциям в обратном порядке.
Перевод руководства с ifixit.com
