Замена материнской платы Acer Chromebook C740-C4PE

Убедитесь, что ноутбук выключен и лежит на ровной поверхности.

Отвинтите тринадцать винтов 10 мм на задней части устройства крестовой отверткой Phillips #0.

Используйте лопатку или другой инструмент для поддевания, чтобы снять заднюю крышку устройства.

Не поддевайте слишком сильно — это может привести к повреждению задней крышки.

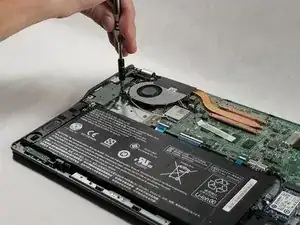

Удалите четыре винта 5 мм на радиаторе с помощью крестовой отвертки Phillips #0.

Ослабьте два винта с крестообразной шлицей на вентиляторе, прикреплённом к радиатору.

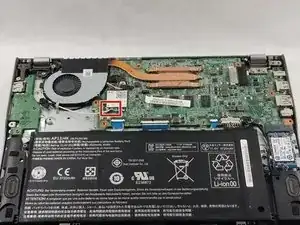

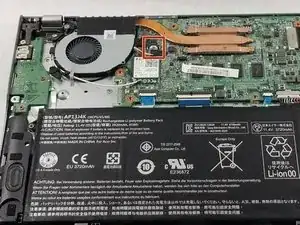

Отсоедините два антенных кабеля от карты Wi‑Fi, аккуратно потянув за них.

Аккуратно выньте кабель вентилятора из материнской платы.

Сильное натяжение может повредить провода или сам разъём.

Снимите кабель, пропущенный через вентилятор.

Не снимайте кабели полностью — они подключены к материнской плате. Как только кабели перестанут проходить через вентилятор, оставьте их в текущем положении.

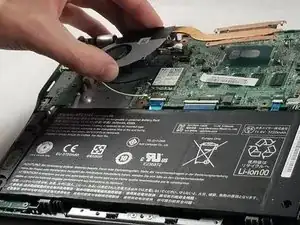

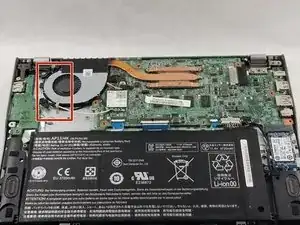

Снимите радиатор с материнской платы.

Перед заменой радиатора/вентилятора необходимо удалить старую термопасту с процессора и нанести новую термопасту.

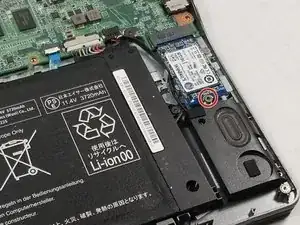

Отвинтите винт 5 мм, удерживающий SSD, крестовой отверткой Phillips #0.

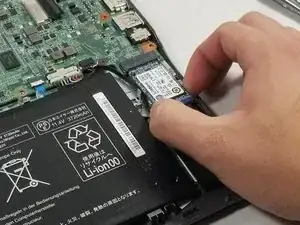

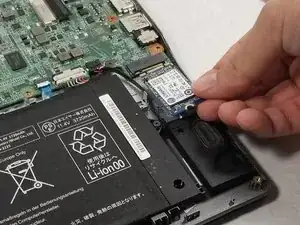

Выдвиньте SSD из его слота на материнской плате.

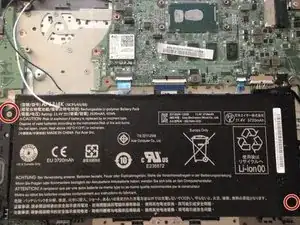

Отвинтите два винта 5 мм, удерживающих аккумулятор, крестовой отверткой Phillips #0.

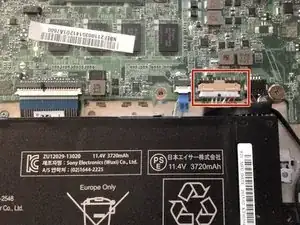

Отсоедините кабель аккумулятора от материнской платы.

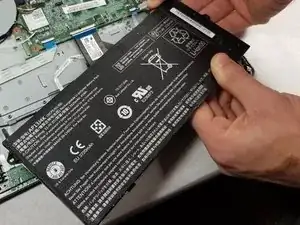

Выньте аккумулятор.

Отсоедините кабель динамика от материнской платы.

Отсоедините кабель тачпада от разъёма с нулевым усилием вставки на материнской плате.

Перед снятием обязательно поднимите пластиковую защёлку, удерживающую кабель. В противном случае кабель может сломаться.

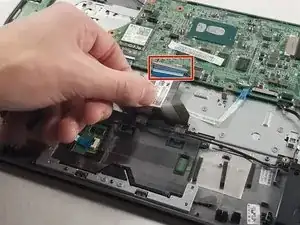

Отсоедините кабель клавиатуры от разъёма с нулевым усилием вставки на материнской плате.

Перед снятием кабеля обязательно отведите пластиковую защёлку, удерживающую кабель.

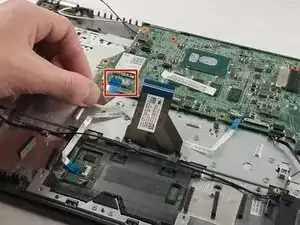

Отсоедините кабель от материнской платы к дочерней плате от разъёма с нулевым усилием вставки на материнской плате.

Перед снятием кабеля обязательно отведите пластиковую защёлку, удерживающую кабель.

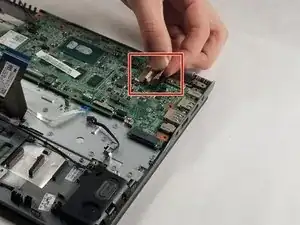

Отсоедините кабель ЖК‑экрана от материнской платы.

Отвинтите два винта 5 мм, удерживающих материнскую плату, крестовой отверткой Phillips #0.

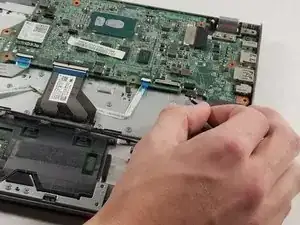

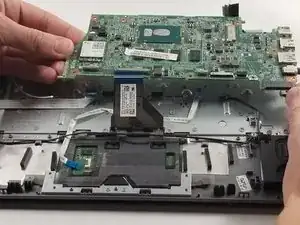

Снимите материнскую плату.

Убедитесь, что на вашем теле нет статического электричества при обращении с новой материнской платой, иначе вы можете её повредить. Прикоснитесь к металлическому предмету перед работой с новой платой.
