Замена камеры Dell Inspiron M5010

Перед снятием аккумулятора убедитесь, что ноутбук выключен.

Сдвиньте обе защёлки-стрелки в сторону внешнего края компьютера, чтобы освободить аккумулятор.

Аккумулятор не показан.

Выверните винт, фиксирующий клавиатуру, на нижней стороне ноутбука.

Вставьте металлическую линейку длиной 6 дюймов или другой плоский предмет в отверстия в верхнем левом, верхнем центральном и верхнем правом краях клавиатуры, чтобы освободить клавиатуру от корпуса.

На нижней стороне есть несколько винтов, которые необходимо удалить перед тем, как клавиатуру можно будет приподнять.

Слегка приподнимите клавиатуру и сдвиньте её вперёд, чтобы освободить нижние защёлки.

Поднимите чёрную защёлку и затем потяните влево разъём клавиатуры, чтобы отключить клавиатуру.

Переверните ноутбук так, чтобы его нижняя часть была направлена вверх.

Удалите семь винтов 6,0 мм Phillips #000, указанных на изображении, используя отвёртку Phillips #000.

Переверните ноутбук обратно так, чтобы верхняя часть была направлена вверх.

Откройте ноутбук.

Удалите все указанные винты 6,0 мм с помощью отвёртки Phillips #000.

Отключите кабели подладонной панели, подняв чёрную защёлку и затем потянув за синие язычки.

Осторожно отщёлкните и снимите подладонную панель.

Разместите пальцы внутри большого круга в правом нижнем углу, чтобы надёжно зафиксировать захват.

Переверните ноутбук на заднюю сторону.

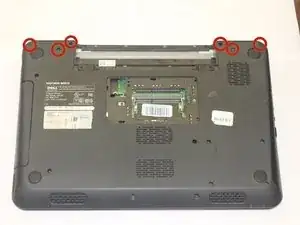

С помощью отвёртки Phillips #000 удалите шесть указанных винтов 6,0 мм.

Переверните ноутбук на переднюю сторону и откройте его.

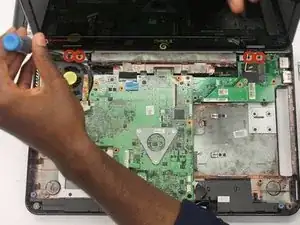

Снимите четыре винта 6,0 мм Phillips #000, которые крепят экран к основанию ноутбука, используя отвёртку Phillips #000.

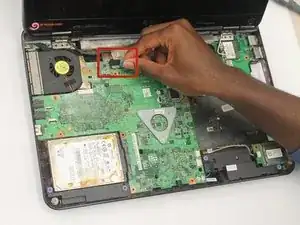

Поднимите вверх как чёрный, так и белый шлейфы, чтобы полностью отсоединить экран.

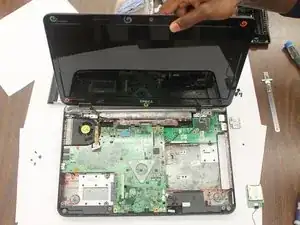

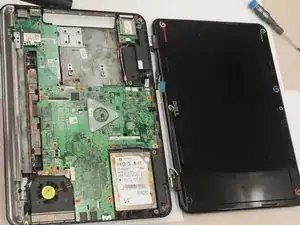

Поднимите экран с основания ноутбука.

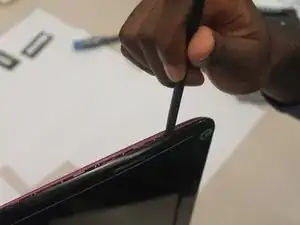

Используйте лопатку, чтобы отделить и снять пластиковую рамку с передней части экрана.

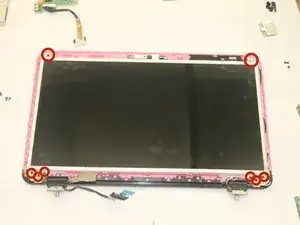

С помощью отвёртки Phillips #000 удалите 8 винтов 6,0 мм Phillips #000, отмеченных на изображении.

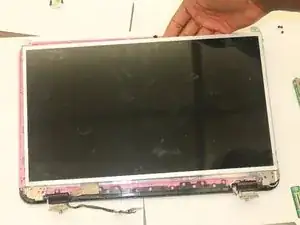

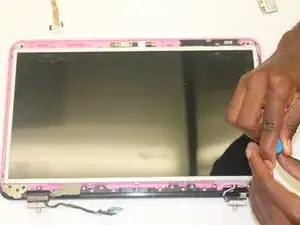

Поднимите ЖК-экран из пластиковой рамки.

Переверните ЖК-экран, чтобы просмотреть заднюю сторону.

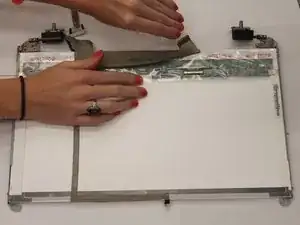

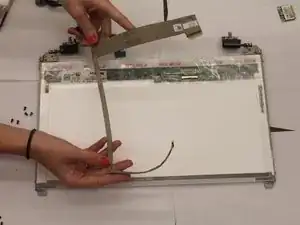

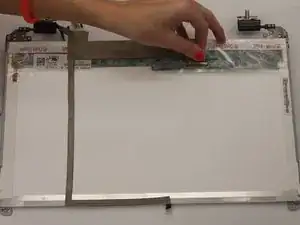

Поднимите коричневую защёлку в середине экрана и потяните, чтобы снять весь элемент.

С помощью отвёртки Phillips #000 удалите четыре указанных винта (по два с каждой стороны).

Оттяните металлические рамки от ЖК-экрана.

Металлическая рамка с каждой стороны снимается отдельно, поэтому убедитесь, что запомнили, с какой стороны пришёл каждый элемент.

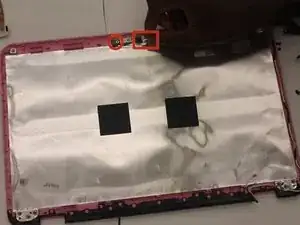

Используя отвёртку Phillips #000, удалите указанный винт 6,0 мм на левой стороне камеры.

Потяните за язычок и освободите ленточный кабель с правой стороны камеры.

Оттяните камеру от пластиковой рамки.
