Замена видеокарты Alienware M17x P01E

Перед выполнением следующего шага полностью выключите компьютер и извлеките заряд батареи.

Нажмите на защёлку батареи и сдвиньте её влево.

Подденьте и извлеките батарею, когда она выйдет из посадочного места.

Ослабьте два серебристых винта Phillips #1.

Винты удерживаются на крышке отсека шайбами и не подлежат полному извлечению.

Аккуратно поднимите и снимите крышку отсека рукой.

Снимите два винта 2 мм Phillips #0 из выемок слева и справа от вентилятора процессора.

Переверните ноутбук верхней частью вверх и полностью откройте дисплей.

Центральная панель управления находится между дисплеем и клавиатурой. Полное открытие дисплея обеспечивает достаточно места для поддевания и подъёма центральной панели управления.

Подденьте центральную панель управления со левого и правого краёв лопаткой.

Для освобождения центральной панели может потребоваться значительное усилие. Не поднимайте панель сразу же после поддевания — от ноутбука идёт кабель, соединяющий панель с платой.

Поднимите центральную панель управления с ноутбука.

Аккуратно откиньте панель от дисплея.

Отведите защёлку и отсоедините кабель, соединяющий ноутбук с центральной панелью управления.

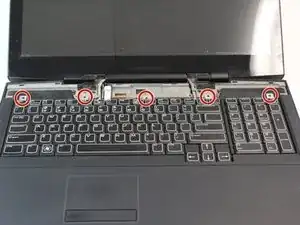

Снимите пять винтов 3 мм Phillips #0.

Снизу клавиатуры к ноутбуку подключены два кабеля.

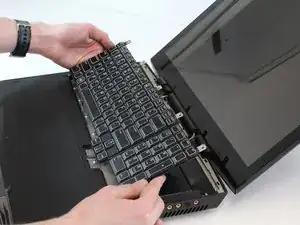

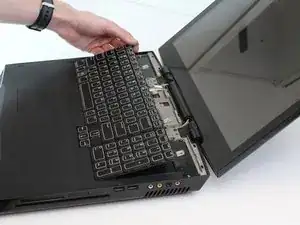

Сдвиньте и приподнимите клавиатуру в сторону дисплея, чтобы освободить её крепление.

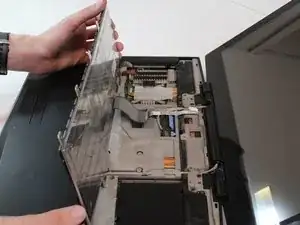

Аккуратно откиньте клавиатуру от дисплея.

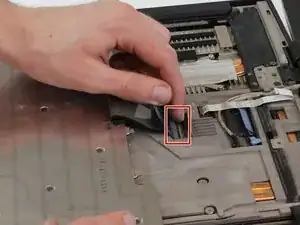

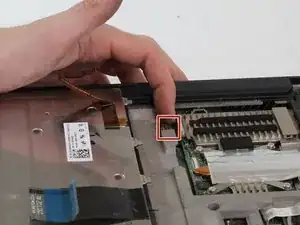

Отверните два фиксатора, соединяющие широкий кабель клавиатуры и тонкий кабель подсветки с ноутбуком.

Снимите клавиатуру с ноутбука и отложите в сторону.

Не пугайтесь, если кабели уже отсоединены. При подъёме клавиатуры кабели могут отсоединиться сами по себе — фиксаторы требуют очень небольшого усилия для открытия.

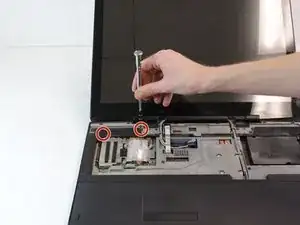

Отверните два винта Phillips #1, которые фиксируют кронштейн.

Винты удерживаются на кронштейне шайбами и не подлежат полному извлечению.

Снимите кронштейн рукой.

Снимите два винта 4 мм Phillips #1, фиксирующие видеокарту.

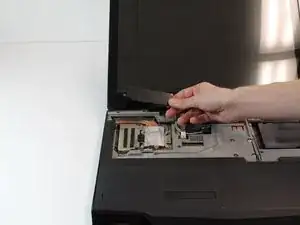

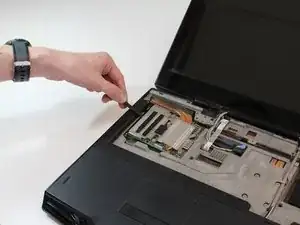

Подденьте видеокарту лопаткой и приподнимите её из отсека.

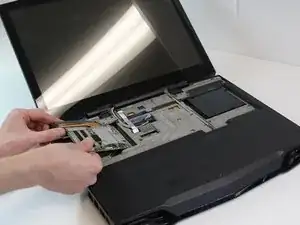

Используя руку, поднимите и выньте видеокарту.
