Замена ЖК-дисплея Toshiba Satellite L45-S7423

Убедитесь, что переключатель блокировки батареи установлен в положение «разблокировано».

Батарея разблокирована, когда переключатель блокировки батареи сдвинут в сторону с изображением открытого замка.

Сдвиньте фиксатор извлечения батареи влево.

Фиксатор имеет пружинный механизм, поэтому необходимо удерживать фиксатор в этом положении при извлечении батареи.

Поднимите батарею, используя палец.

Фиксатор извлечения батареи должен оставаться зажатым.

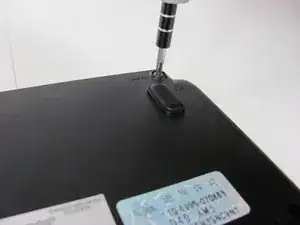

Удалите 5 винтов с крестообразным шлицем, удерживающих панель на месте.

Эти винты прикреплены к панели постоянно; они разработаны так, чтобы частично вывинчиваться для исключения утери.

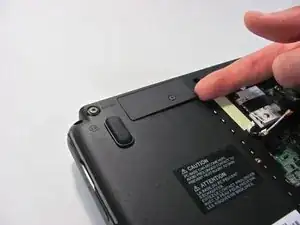

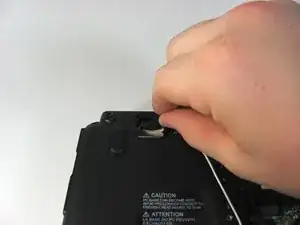

С помощью пальца снимите панель, потянув за предусмотренную для этого язычок.

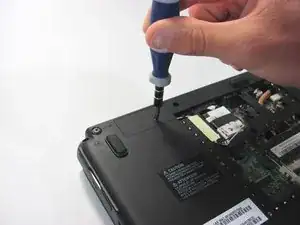

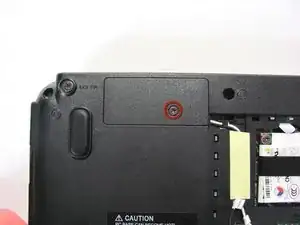

Удалите винт с крестообразным шлицем, удерживающий панель, затем снимите панель пальцем.

Этот винт не предназначен для полного извлечения; он прикреплён к панели постоянно, чтобы избежать потери.

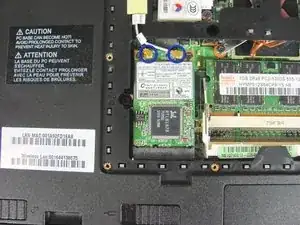

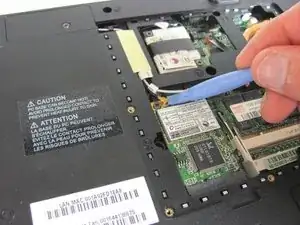

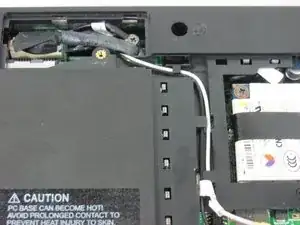

С помощью пластикового съемника отсоедините два кабеля, подключенные к беспроводной плате.

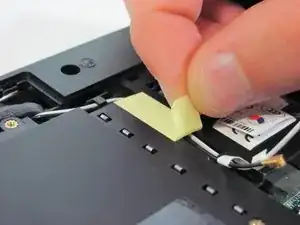

Удалите желтую ленту, фиксирующую чёрный и белый провода.

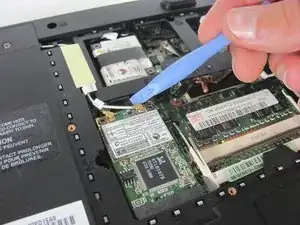

Размотайте провода от пластиковых держателей, фиксирующих их на месте.

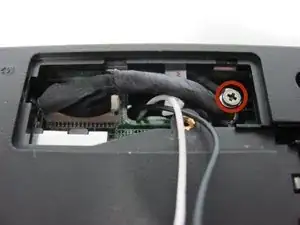

Удалите винт, фиксирующий клемму заземления.

Один винт с крестообразным шлицем длиной 4,5 мм.

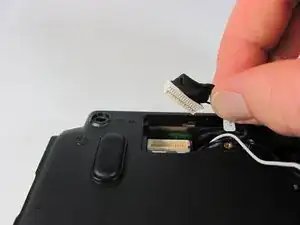

Отключите видеокабель, соединяющий дисплей с основанием ноутбука.

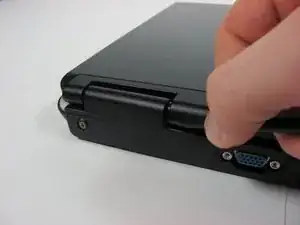

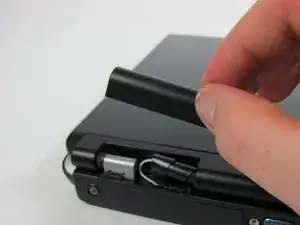

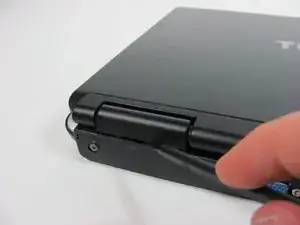

Снимите крышки петель ноутбука с помощью лопатки.

Требуется лишь небольшое усилие. Чрезмерная сила может необратимо повредить крышки петель.

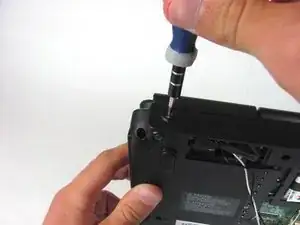

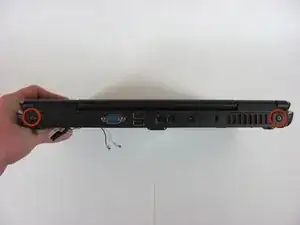

Удалите два винта на задней стороне ноутбука, удерживающие ЖК-дисплей.

Два винта с крестообразным шлицем длиной 8,5 мм.

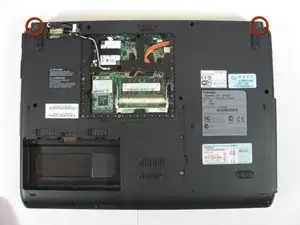

Удалите оставшиеся два винта на нижней стороне ноутбука, удерживающие ЖК-дисплей.

Два винта с крестообразным шлицем длиной 8,5 мм.

Осторожно отделите ЖК-дисплей от основания, потянув вертикально вверх за дисплей.

Будьте осторожны при снятии дисплея и не тяните слишком сильно за кабели, проходящие через отверстие.
