Замена разъёма питания HP Chromebook 14-x010wm
В этом руководстве описан процесс снятия и замены разъёма питания на HP Chromebook 14-x010wm. Вам может понадобиться заменить этот компонент, если разъём питания повреждён или перестал подавать питание на аккумулятор. Если ваш Chromebook работает, но не заряжается при подключённом кабеле, и вы уже исключили неисправность кабеля, возможно, потребуется заменить разъём питания.
Шаг 1
Удалите тринадцать винтов длиной 5,7 мм с задней панели ноутбука с помощью крестовой отвертки Phillips #00.
При необходимости снимите резиновые заглушки, чтобы получить доступ к скрытым винтам.
Шаг 2
Осторожно переверните ноутбук и откройте крышку.
Используйте пластиковый инструмент для вскрытия, чтобы отжать передний край и боковые стороны крышки клавиатуры, отделяя её от основания компьютера.
Аккуратно приподнимите крышку клавиатуры от основания корпуса.
Шаг 3
Сильное откидывание крышки клавиатуры может повредить внутренние кабели ноутбука.

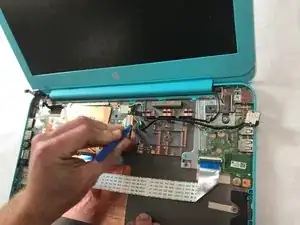

Отогните чёрную пластиковую защёлку ZIF-коннектора, удерживающую кабель клавиатуры, с помощью пластикового инструмента для вскрытия.
Отключите кабель клавиатуры, медленно вытянув его с платы.

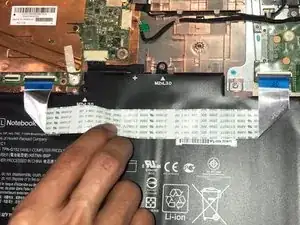

Отогните чёрную пластиковую защёлку, удерживающую кабель аккумулятора, с помощью пластикового инструмента для вскрытия.
Снимите кабель аккумулятора, аккуратно потянув пластиковый разъём на себя.

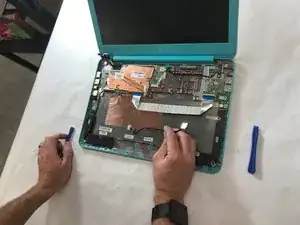

Осторожно снимите и отложите панель клавиатуры.
Шаг 4

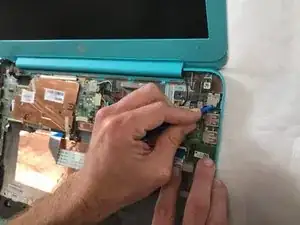

Отогните пластиковую защёлку, удерживающую кабель аккумулятора, с помощью пластикового инструмента для вскрытия.
Отключите кабель аккумулятора, аккуратно вытянув его с платы.
Шаг 5
Удалите семь винтов M2×L3.0 вокруг аккумулятора с помощью крестовой отвертки Phillips #00.
Шаг 6

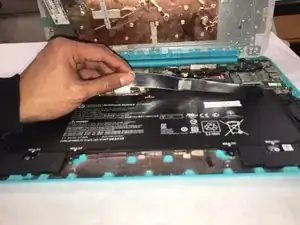

Отклейте металлическую ленточную скобу от аккумулятора аккуратно.
Снимите аккумулятор, слегка приподняв его, затем медленно потяните на себя.
Шаг 7
Используйте пластиковый инструмент для вскрытия, чтобы отжать защёлки, фиксирующие разъём питания.
Затем аккуратно приподнимите разъём и отведите его от кромки ноутбука.
Шаг 8
Используйте пластиковый инструмент для вскрытия, чтобы отжать оба конца соответствующего белого разъёма от его гнезда на материнской плате.
Аккуратно вытащите разъём из гнезда.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
