Замена материнской платы HP Chromebook 14-Q070NR

На этом этапе сняты белые заглушки, скрывающие верхние винты, отмеченные красными кружками.

С помощью крестовой отвертки Phillips №1 отверните (10) десять винтов на нижней стороне устройства.

После снятия белых заглушек, закрывающих винты, используйте крестовую отвертку Phillips №1, чтобы отвернуть (3) три винта, указанные красными кружками.

Откройте ноутбук и поставьте его в вертикальное положение. Снимите клавиатуру с устройства с помощью пластикового монтажного лопатки или инструмента для вскрытия.

Снимайте осторожно, поскольку к клавиатуре прикреплены ленты, соединённые с компонентами внутри.

Аккуратно приподнимите клавиатуру настолько, чтобы открыть доступ к лентам.

Удерживайте клавиатуру приподнятой, чтобы отсоединить ленты от печатной платы.

Чтобы снять каждую ленту, захватите синюю часть ленты и потяните её в вашу сторону, пока она не отсоединится полностью.

После отсоединения лент снимите клавиатуру с устройства.

С помощью крестовой отвертки Phillips №0 отвёрните (2) два винта в нижней части устройства.

После снятия отделите эти винты от предыдущих. Они отличаются!

Снимите закреплённый скотчем плоский провод с верхней части аккумулятора.

Аккуратно отсоедините разъём на верхней части аккумулятора от материнской платы.

Аккуратно приподнимите аккумулятор и извлеките его из устройства.

Аккуратно снимите (3) три пластиковые полоски, закреплённые на материнской плате.

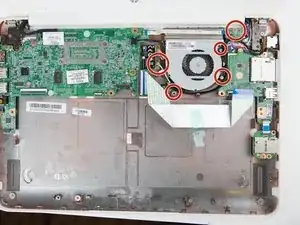

Используйте крестовую отвертку Phillips №1, чтобы отвернуть (5) пять винтов.

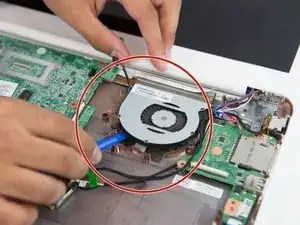

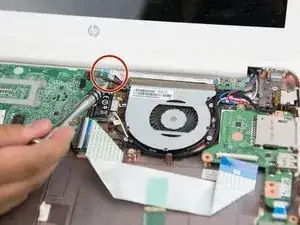

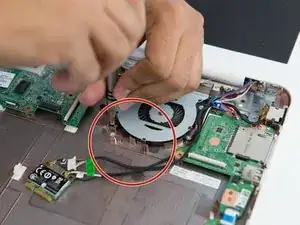

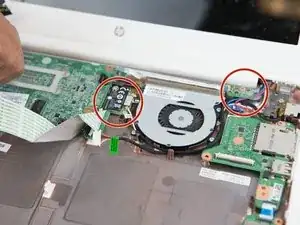

Используйте синий пластиковый инструмент для вскрытия, чтобы отключить разъёмы. Снимите вентилятор с материнской платы.

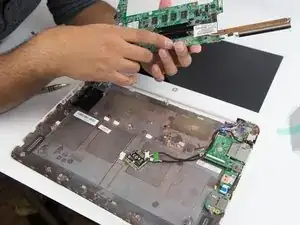

Аккуратно приподнимайте, используя пластиковый инструмент для вскрытия, чтобы отщёлкнуть материнскую плату от корпуса компьютера в возвратно‑вверхнем направлении.

Будьте очень осторожны, не отделяйте материнскую плату слишком быстро или силой, так как это может повредить или сломать её.
