Замена твердотельного накопителя (SSD) HP Chromebook 14-Q070NR

На этом этапе сняты белые заглушки, скрывающие верхние винты, отмеченные красными кружками.

С помощью отвертки Phillips #1 снимите (10) десять винтов с нижней части устройства.

После снятия белых заглушек, закрывающих винты, используйте отвертку Phillips #1, чтобы снять (3) три винта, указанные красными кружками.

Откройте ноутбук и установите его в вертикальное положение. С помощью пластикового лопатки или инструмента для вскрытия снимите клавиатуру с устройства.

Снимайте осторожно, так как к клавиатуре прикреплены шлейфы, соединённые с внутренними компонентами.

Аккуратно приподнимите клавиатуру ровно настолько, чтобы обнажить шлейфы.

Держите клавиатуру приподнятой, чтобы отсоединить шлейфы от платы.

Чтобы отсоединить каждый шлейф, возьмитесь за синюю часть шлейфа и потяните её в вашу сторону, пока она полностью не отсоединится.

После отсоединения шлейфов снимите клавиатуру с устройства.

С помощью отвертки Phillips #0 удалите (2) два винта в нижней части устройства.

После удаления отделите эти винты от ранее снятых. Они отличаются!

Снимите заклеенный плоский провод с верхней части аккумулятора.

Осторожно отсоедините разъём от верхней части аккумулятора к материнской плате.

Аккуратно приподнимите аккумулятор и выньте его из устройства.

Осторожно снимите (3) три пластиковые полоски, прикреплённые к материнской плате.

Используйте отвертку Phillips #1, чтобы удалить (5) пять винтов.

Используйте синий пластиковый инструмент для вскрытия, чтобы отключить разъёмы. Снимите вентилятор с материнской платы.

Аккуратно приподнимайте, одновременно используя пластиковый инструмент для вскрытия, чтобы расшплинтовать материнскую плату от корпуса вверх по схеме подъёма.

Будьте очень осторожны, не отсоединяйте материнскую плату слишком быстро или силой, так как вы можете повредить или сломать её.

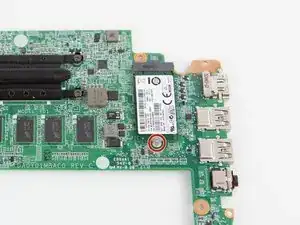

Найдите фиксирующий винт для SSD.

Снимите винт с помощью крестовой отвёртки.

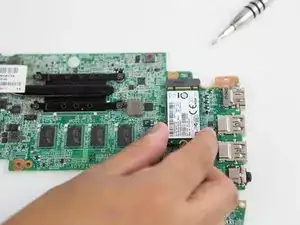

Аккуратно потяните наружу, чтобы вынуть твердотельный накопитель.

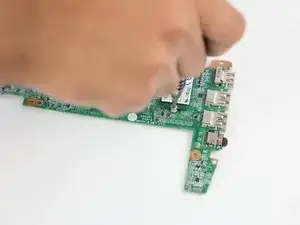

Не прилагайте вверх направленную силу, чтобы не повредить другие компоненты.
