Замена материнской платы HP Chromebook 14-x013dx
В этом руководстве описано, как заменить неисправную материнскую плату в HP Chromebook 14-x013dx. Неисправность материнской платы может быть вызвана перегревом или другим повреждением ноутбука. Для замены требуется снять клавиатуру; общее время ремонта примерно 25 минут.
Шаг 1
Пластиковой лопаткой аккуратно подденьте 5 резиновых прокладок и отведите их от посадочных мест.
Шаг 2
Отвинтите пять винтов 6 мм, находящихся под снятыми прокладками, используя крестовую отвертку Phillips #00.
Шаг 3
С помощью отвертки Phillips #00 удалите оставшиеся восемь винтов 6 мм. Всего вы снимете тринадцать винтов 6 мм с корпуса.
Шаг 4
Чтобы продолжить снятие задней крышки, переверните ноутбук, как показано.
Используйте пластиковую лопатку, чтобы аккуратно поддеть по периметру корпус от задней крышки. Продолжайте поддевать по всему основанию ноутбука.
Шаг 5
Аккуратно приподнимите серебристую панель основания ноутбука снизу, но не снимайте её полностью.
Чтобы отсоединить ленточные кабели, поднимите защёлку, фиксирующую кабели, затем выньте их.
Снимите панель клавиатуры с ноутбука.
Шаг 6
Отвинтите восемь винтов 4 мм, фиксирующих аккумулятор, используя отвертку Phillips #00.
Шаг 7
Снимите ленточный кабель, проходящий над аккумулятором, поднимая пластиковые защёлки и вытягивая кабель.
Шаг 8
Отсоедините разъём питания аккумулятора от материнской платы.
Шаг 9
Выньте аккумулятор из корпуса ноутбука.
Шаг 10

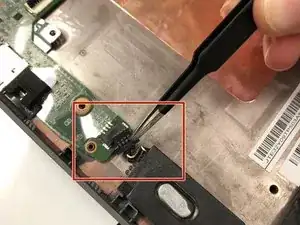

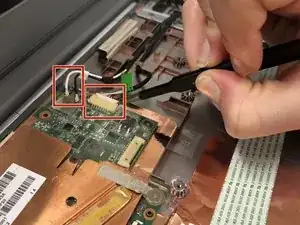

Осторожно отсоедините 4 разъёма.
Шаг 11

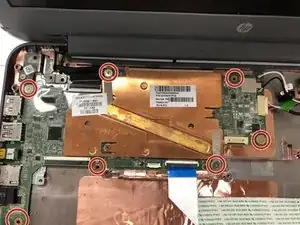

Используя отвертку Phillips #00, удалите семь винтов 2 мм, фиксирующих материнскую плату.
Аккуратно поднимите материнскую плату и извлеките её из корпуса ноутбука.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
