Замена матрицы HP Chromebook 14-x010wm

Сначала снимите 4 выделенных кружком резиновых ножки с основания ноутбука, чтобы открыть доступ к винтам под ними.

Если у Вас возникли трудности с их снятием, воспользуйтесь пинцетом.

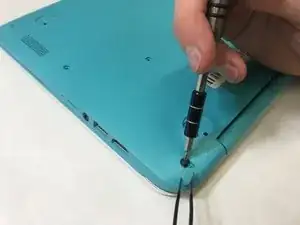

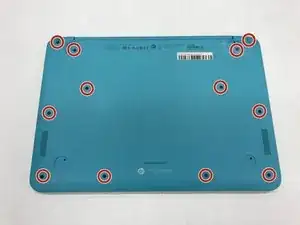

Выкрутите винты длиной 5,7 мм с задней панели ноутбука.

Учтите, что под резиновыми ножками, снятыми на предыдущем шаге, также находятся винты.

Откройте ноутбук.

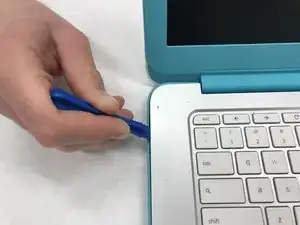

Используйте инструмент для вскрытия, чтобы отделить блок клавиатуры от остальной части компьютера, аккуратно отжав их друг от друга.

Выполняйте это по всему периметру блока клавиатуры, чтобы полностью его отделить.

Переходите к следующему шагу только после того, как полностью отделите клавиатуру!

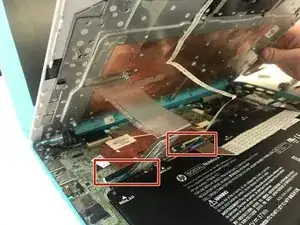

После отделения аккуратно приподнимите блок клавиатуры и отсоедините два шлейфа от материнской платы.

Поднимите чёрную защёлку разъёма ZIF, фиксирующую шлейф. Это позволит легко извлечь шлейф.

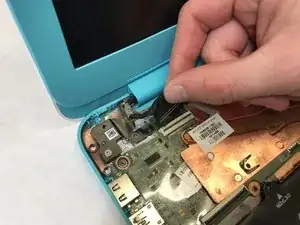

Отключите шлейф дисплея от материнской платы.

Аккуратно отсоедините чёрные и белые коаксиальные кабели Wi-Fi от материнской платы.

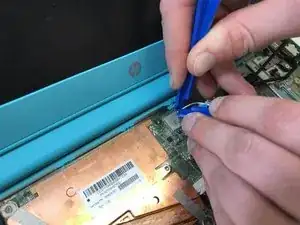

Шлейф отключается так же, как описано на предыдущем шаге. Чтобы отключить коаксиальные кабели, воспользуйтесь инструментом для вскрытия, чтобы отжать их от контактных площадок.

Этот шаг необязателен, но значительно облегчит дальнейшую сборку.

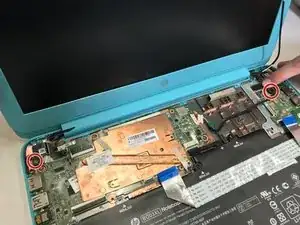

Чтобы отделить сборку экрана от остальной части компьютера, выверните два винта, удерживающих петли на месте, с помощью отвёртки Phillips #00.

Теперь сборку экрана можно отделить от остальной части ноутбука.

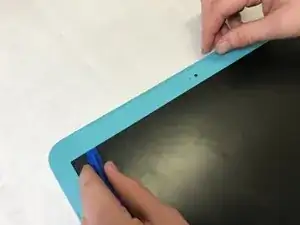

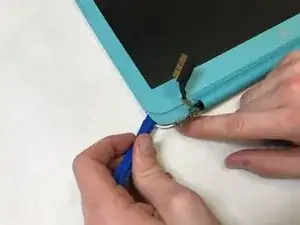

Далее с помощью инструмента для вскрытия отделите рамку от задней части сборки экрана.

Вставьте инструмент в основание и двигайтесь по периметру. Возможно, потребуется использовать инструмент внутри периметра рамки.

Сборка дополнительно зафиксирована клеем, поэтому работайте аккуратно. Возможно, потребуется несколько проходов инструментом, чтобы детали полностью разделились.

Перед тем как снять экран, необходимо извлечь петли из сборки экрана.

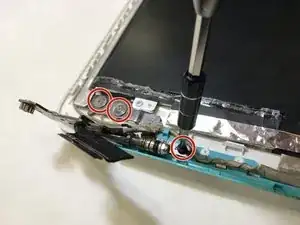

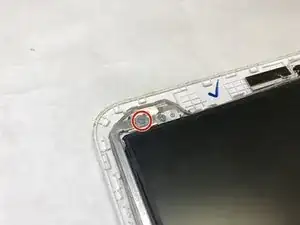

Каждую петлю удерживают 4 винта: 3 в основании и 1 вверху. Выверните их с помощью отвёртки Phillips #00.

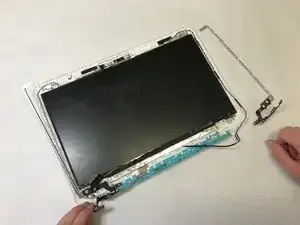

После удаления всех винтов петли можно поднять вверх и извлечь.

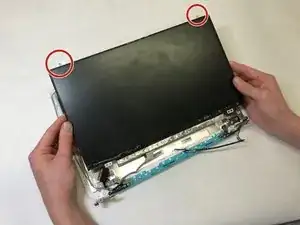

Выкрутите четыре винта Phillips #00, фиксирующие экран.

Два винта находятся в основании, и ещё два — с противоположной стороны экрана вверху.

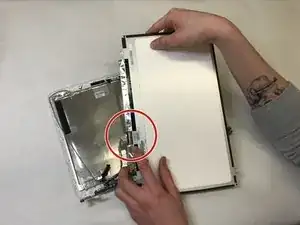

После снятия винтов экран можно приподнять, но он всё ещё соединён шлейфом.

Поднимая экран, обязательно отсоедините шлейф с обратной стороны.

При необходимости освободите кабели, подключённые к экрану, из пластиковых держателей, в которых они закреплены.

На этом этапе экран успешно удалён из HP Chromebook! Чтобы установить новый экран, выполните шаги в обратном порядке.
