Замена материнской платы Dell Chromebook 3100 2-в-1

Прежде всего полностью выключите Chromebook, отключите кабель питания и снимите все аксессуары, такие как мышь или USB‑накопитель.

Переверните Chromebook — нижняя панель должна быть обращена вверх.

Используйте отвёртку Phillips #1, чтобы вынуть все 5 мм винты из нижнего корпуса, сохраните винты в безопасном месте — их легко потерять!

Используйте инструмент для вскрытия, чтобы приподдеть заднюю крышку устройства.

Осторожно вставьте пластиковый инструмент между нижней крышкой и площадкой клавиатуры.

Продвигайтесь по краям, пока корпус не начнёт отщёлкиваться.

Снимите нижнюю крышку аккуратно.

Отключите кабель аккумулятора от разъёма на системной плате.

С помощью отвёртки Phillips #1 удалите три 4 мм винта, которые крепят аккумулятор.

Снимите клейкую ленту, удерживающую аккумулятор на месте.

Аккуратно извлеките аккумулятор из устройства.

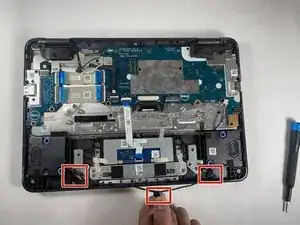

Снимите клейкую ленту, удерживающую кабель динамика.

Отключите кабель динамика от разъёма на системной плате.

Снимите кабель динамика с фиксаторов.

Поднимите и извлеките динамики из устройства.

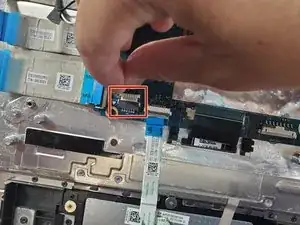

Отключите кабель клавиатуры.

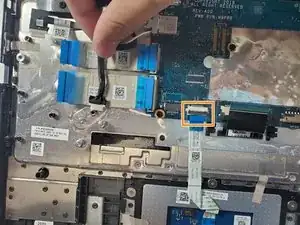

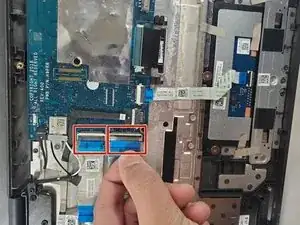

Отключите два кабеля платы ввода‑вывода от материнской платы.

Отключите кабель тачпада.

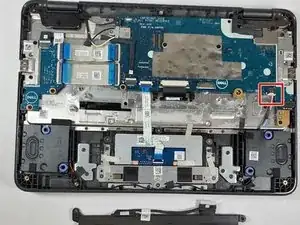

Отключите кабель питания USB Type-C.

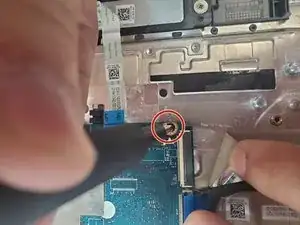

Удалите один 3 мм винт, который крепит кронштейн WLAN к системной плате, с помощью отвёртки Phillips #1.

Поднимите кронштейн WLAN с системной платы.

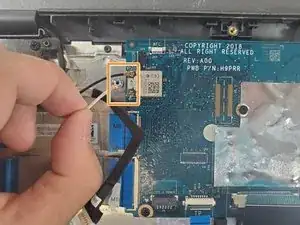

После подъёма кронштейна аккуратно отключите два коаксиальных кабеля.

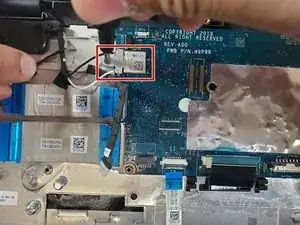

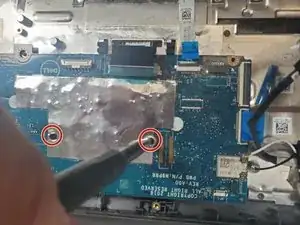

Удалите один 4 мм винт, который крепит кронштейн eDP к материнской плате, с помощью отвёртки Phillips #1.

Снимите кронштейн eDP.

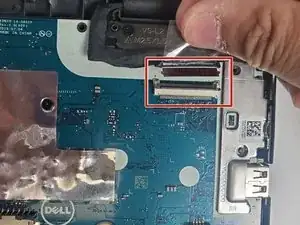

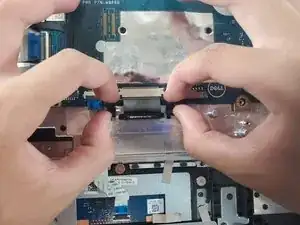

Отключите кабель дисплея от материнской платы, используя пластиковую лопатку для открывания.

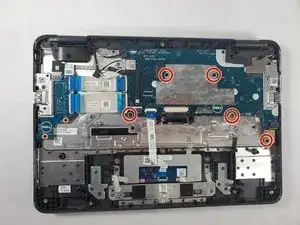

Удалите пять 4 мм винтов, которые крепят материнскую плату, с помощью отвёртки Phillips #1.

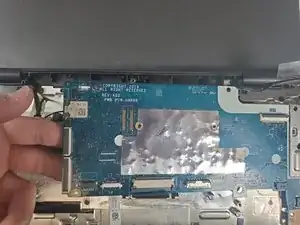

Поднимите и извлеките материнскую плату из компьютера.
