Разборка ноутбука VIT P2402

Переверните ноутбук вверх дном, батареей вверх.

Сдвиньте блокировочный зажим влево.

Сильно сдвиньте блокировочный зажим вправо.

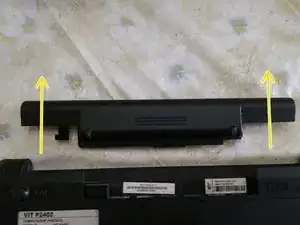

Второй блокировочный зажим выбрасывает батарею из ее места. Удалите ее.

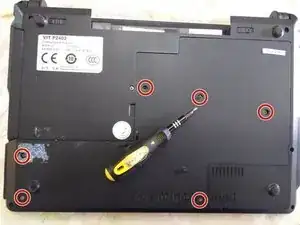

Удалите шесть винтов Phillips 00, которые удерживают сервисную панель.

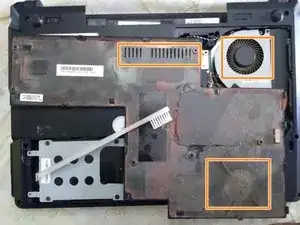

Снимите панель и очистите ее щеткой. Особое внимание уделите щелям и области вентилятора.

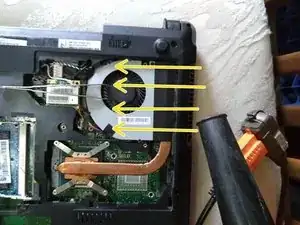

Используйте воздушный blower для удаления пыли из вентилятора. Следует избегать прокручивания его плоскогубцами. Поток должен быть противоположен нормальной циркуляции, когда ноутбук включен. Используйте маленькую щетку для loosening пыли.

Потяните оба фиксирующих крючка, пока память не наклонится.

Удалите память.

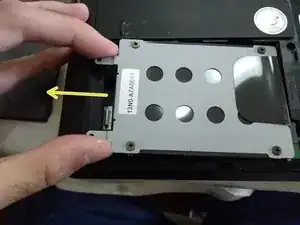

Потяните за корпус жесткого диска, чтобы переместить его влево.

Здесь мы можем видеть данные SATA и силовой разъем.

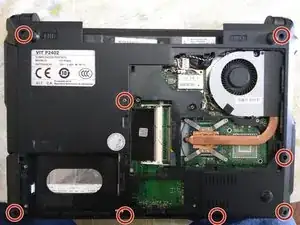

Удалите 8 винтов Phillips 00 из внутреннего корпуса.

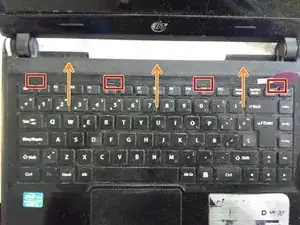

Переверните ноутбук обратно и используйте вкладки, чтобы снять верхнюю часть клавиатуры.

Поднимите ее немного над клавиатурой, достаточно, чтобы освободить штифты от внутренней части.

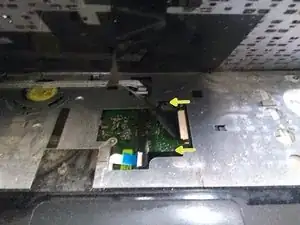

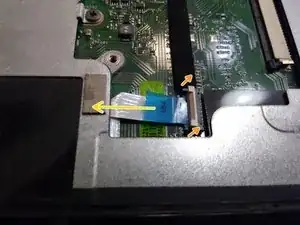

Сначала наклоните клавиатуру от внутренней части. Освободите шлейф от его двух фиксаторов.

Удалите шлейф, который соединяет материнскую плату с тачпадом.

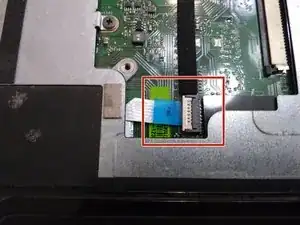

Осторожно поднимите пластиковый фиксатор.

Удалите шлейф сверху так же. Он соединен с кнопкой питания.

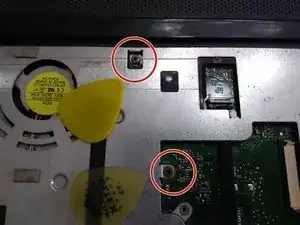

Удалите два винта Phillips 00.

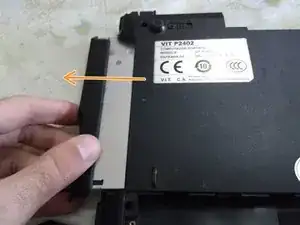

Удалите внутренний DVD-привод.

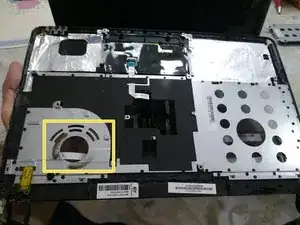

Снимите верхнюю часть корпуса. Удалите порошок с другой стороны.

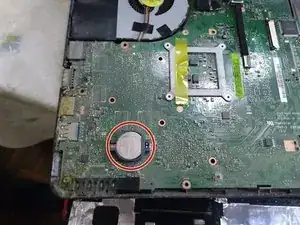

Продолжите чистить пыль. Вы можете удалить батарею часов, если это необходимо: модель CR2032.

Используйте щетку для очистки лопастей вентилятора, если возможно.

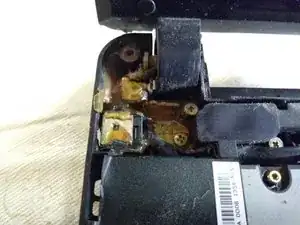

Здесь мы видим эпоксидку, использованную для закрепления штыря зарядки, она может быть использована для предотвращения любого контакта.

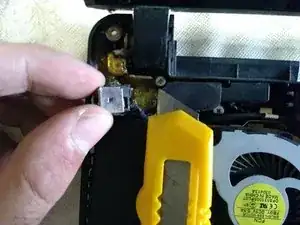

Используйте нож для выполнения точных работ, чтобы удалить избыточную эпоксидку.
