Замена дигитайзера Kiano Intelect X3 HD

Для выполнения этого ремонта вам понадобится горячий воздух, крестовая отвертка и медиатор. Крестовая отвертка и медиатор включены в набор Pro Tech Toolkit. У меня нет горячего воздуха, поэтому я буду использовать фен.

Теперь пришло время полностью выключить устройство перед разборкой планшета.

После этого переходите к следующему шагу.

БУДЬТЕ ОСТОРОЖНЫ! Как и в iPod, по периметру и сторонам находятся зажимы, поэтому возьмите медиатор и осторожно двигайте. Если вы слышите щелчки, это зажимы, которые ослабляются.

Если все зажимы ослаблены снизу, вставьте медиатор, и задняя панель выйдет. Вы уже внутри!

Мы собираемся отключить батарею и кабель дигитайзера.

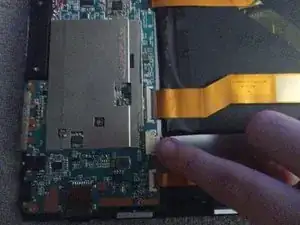

На фото (где я показываю пальцем) - это разъем батареи. Удалите черную ленту, которая ее закрывает. Сохраните ее на потом, если клей хороший.

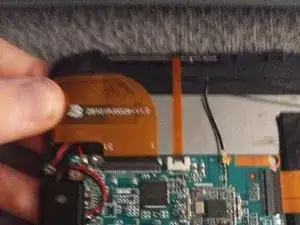

Также, пока мы находимся в "городе резинок". Важность этого ремонта заключается в отключении кабеля дигитайзера. На втором фото сверху находится большой кабель. Отключите его. И вот начинается сложная часть.

Если у вас есть горячий воздух (сейчас у меня его нет), клей находится на рамке. Это клей 3M. Таким образом, для фена это тщательный процесс, чтобы клей ослаб.

Вставьте медиатор в рамку и двигайте по сторонам.

БУДЬТЕ ОСТОРОЖНЫ! Стекло, которое находится прямо на дисплее, может повредить дисплей!

После того как вы удалили дигитайзер, удалите остатки клея уксусом или изопропиловым спиртом. Если стороны чистые, переходите к следующему шагу!

Сначала, перед тем как прикрепить дигитайзер к рамке, проверьте, работает ли он хотя бы. Если ваша заменяемая деталь работает, продолжайте к финальному шагу.

Теперь пришло время приклеить панель к рамке. Некоторые панели уже имеют клей на себе. Снимите защитные полоски с ленты.

И финальный момент... Вставьте кабель в верхний правый угол для подключения к материнской плате. Убедитесь, что панель плотно сидит вместе с резиновой рамкой. Если вы успешно это сделали, поздравляю! Чтобы закрыть планшет, читайте шаги от конца инструкции к началу.
