Замена вентилятора Dell XPS M1210
У ноутбука один основной вентилятор. Если требуется очистка, это определяется визуальным осмотром. Вентилятор должен быть свободен от пыли, грязи или любых других видимых препятствий, которые могут помешать свободному вращению вентилятора или потоку воздуха. Если вентилятор чистый, но по-прежнему шумный или не вращается… в этом случае рекомендуется замена.
Шаг 1
Перед тем как разбирать ноутбук убедитесь, что он полностью выключен и не подключён к зарядному устройству.
Чтобы предотвратить повреждение системы, извлеките основную батарею.

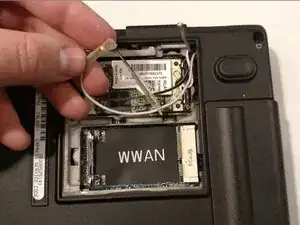

Переверните компьютер вверх дном и ослабьте фиксирующий винт крышки отсека коммуникационной карты.
Отключите любые антенные кабели, подключённые к мини-картам.
Шаг 2

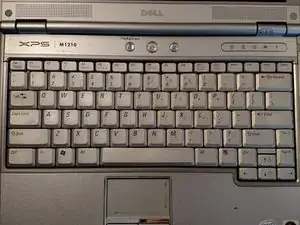

Откройте дисплей на 180 градусов.

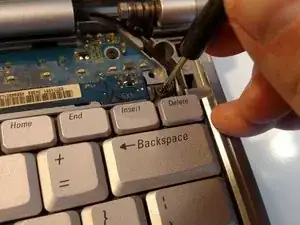

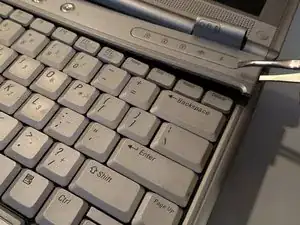

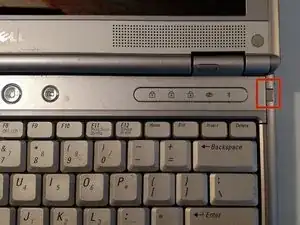

Вставьте пластиковую лопатку или плоскую отвёртку в выемку крышки петли справа. Подденьте крышку петли.
Будьте осторожны при поддевании крышки петли. Медленно покачивайте крышку влево и вправо, постепенно поднимая её.
Шаг 3

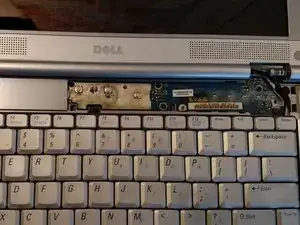

Снимите три винта с крестообразной головкой в верхней части клавиатуры.

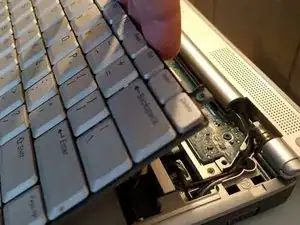

Слегка приподнимите клавиатуру, чтобы отсоединить шлейф клавиатуры от системной платы.
Будет наличествовать язычок-разъединитель клавиатуры, который отделит клавиатуру от ноутбука.
Шаг 4
Используйте язычок, чтобы отсоединить кабель дисплея от системной платы.

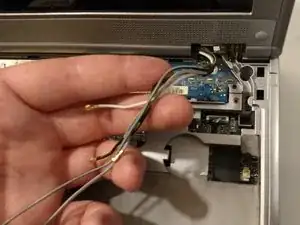

Отключите кабель дисплея и антенные кабели от их кабельных каналов.

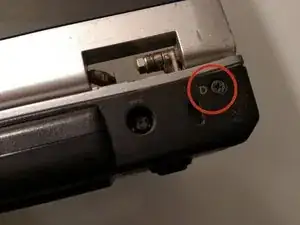

Снимите четыре винта, которые соединяют дисплей с основанием компьютера. Два должны быть снизу и два на задней части компьютера, обозначенные буквой "D".
После этого дисплей должен быть отсоединён от остальной части ноутбука.
Шаг 5

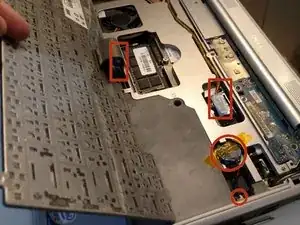

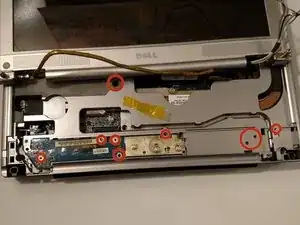

Чтобы снять подставку для ладоней, необходимо открутить семь винтов, обозначенных буквой "P".
Отключите кабель батарейки типа «таблетка» от системной платы.
Затем отключите разъём тачпада от системной платы.
Переверните компьютер вверх дном. Ослабьте фиксирующий винт и снимите четыре винта с нижней части компьютера.

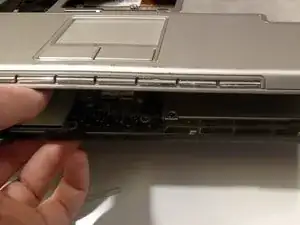

Поднимите подставку для ладоней с задней части корпуса, чтобы отделить её.
Шаг 6

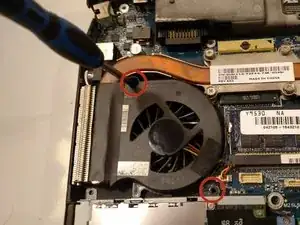

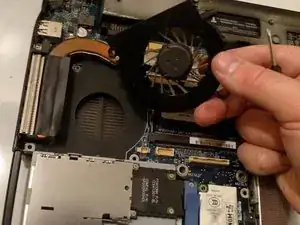

Снимите винт крепления вентилятора, затем отсоедините кабель вентилятора от системной платы.
Заключение
Для сборки устройства закрепите вентилятор четырьмя винтами и установите клавиатуру и крышку петли в обратном порядке выполнения вышеописанных действий.
Перевод руководства с ifixit.com
