Замена ОЗУ в Dell XPS M1210
В ноутбуке два слота для модулей памяти: один находится на нижней стороне корпуса, другой доступен с верхней стороны (под клавиатурой). Каждый слот поддерживает до 2 ГБ, а требуемый тип памяти — SO-DIMM, DDR2. Поддерживаемые объёмы модулей: 256 МБ, 512 МБ, 1 ГБ и 2 ГБ для каждого слота. При установке 2 ГБ в верхний и 2 ГБ в нижний слот вы получите до 4 ГБ, если хотите заменить меньший объём существующей памяти на больший.
Шаг 1
Шаги для слота памяти на нижней стороне

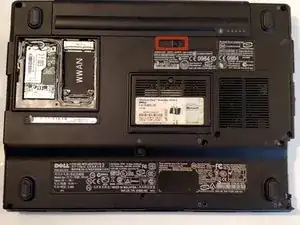

Выключите компьютер и отключите адаптер питания. Снимите аккумулятор, сдвинув фиксатор батареи, пока не услышите щелчок.

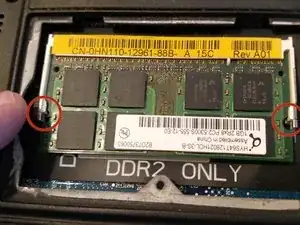

Отвинтите 1 звездообразный винт, чтобы снять крышку отсека памяти. С помощью кончиков пальцев раздвиньте защёлки, удерживающие модуль памяти на месте.
Шаг 2
Шаги для слота памяти на нижней стороне

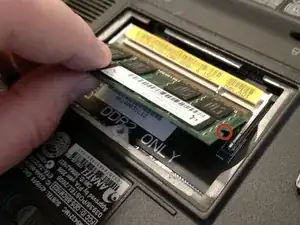

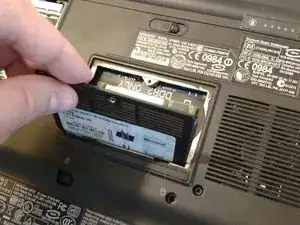

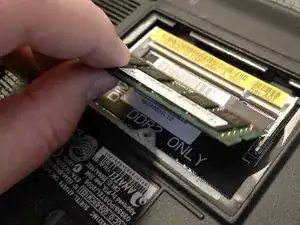

После освобождения модуль памяти выскочит под углом, после чего его можно извлечь под углом 45 градусов.
При установке нового модуля обратите внимание, что его можно вставить только в одном направлении из‑за вырезов на модуле.
Закрепите модуль защёлками, защёлкните его на месте и установите обратно крышку отсека памяти в обратном порядке.
Шаг 3
Шаги для слота памяти на верхней стороне

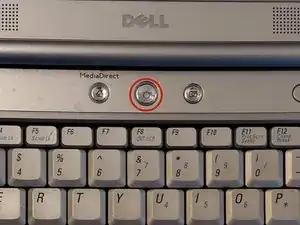

Выключите компьютер и отключите адаптер питания.
Снимите аккумулятор, сдвинув фиксатор батареи, пока не услышите щелчок.
Шаг 4
Шаги для слота памяти на верхней стороне

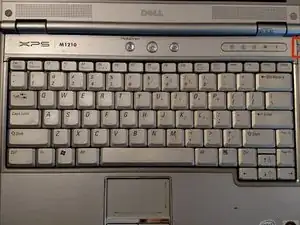

Повернув экран ноутбука на 180 градусов, можно начать снятие задней панели петли. Крышка не подключена к проводам и закрывает винты, которыми закреплена клавиатура.

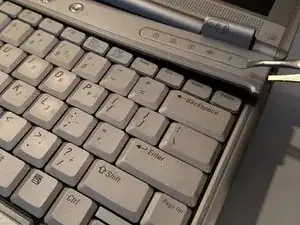

Плоской отверткой или тонким предметом подденьте панель петли и приподнимите её.
Шаг 5
Шаги для слота памяти на верхней стороне

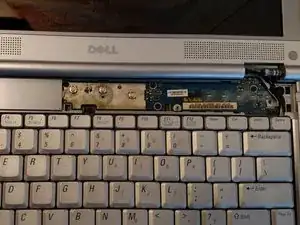

Снимите 3 винта с крестовой головкой в верхней части клавиатуры.

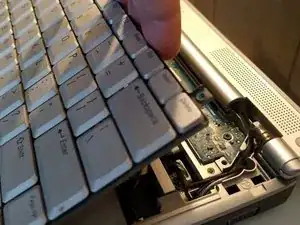

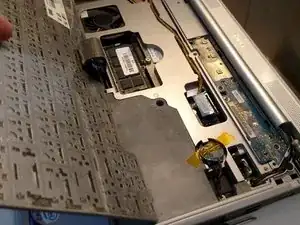

После удаления трёх винтов вы сможете приподнять клавиатуру, открыв доступ к слоту модуля памяти на верхней стороне.

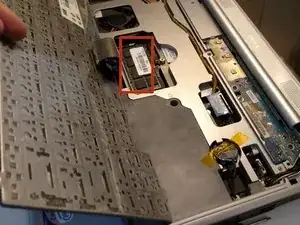

Клавиатура останется подключённой к компьютеру лентовым кабелем. Длина кабеля достаточна, чтобы отодвинуть клавиатуру в сторону — отключение кабеля не требуется.
Шаг 6
Шаги для слота памяти на верхней стороне

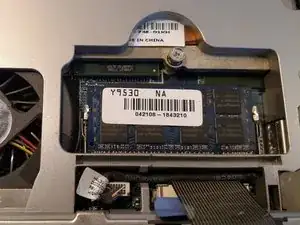

С помощью кончиков пальцев раздвиньте защёлки, удерживающие модуль памяти на месте.
После освобождения модуль памяти выскочит, и его можно извлечь под углом 45 градусов.
При установке нового модуля он вставляется только в одном направлении из‑за вырезов на модуле.
Закрепите модуль защёлками, защёлкните его на месте и установите клавиатуру и панель петли обратно в обратном порядке.
Заключение
Для сборки устройства закрепите модуль защёлками, защёлкните его на месте и установите клавиатуру и крышку петли обратно в обратном порядке вышеописанных действий.
Перевод руководства с ifixit.com
