Замена радиатора охлаждения Asus G55VW DS71

Убедитесь, что компьютер выключен, и положите его задней стороной вниз. Сдвиньте фиксатор полностью назад, пока не откроется отсек аккумулятора. Извлеките аккумулятор и отложите его в сторону.

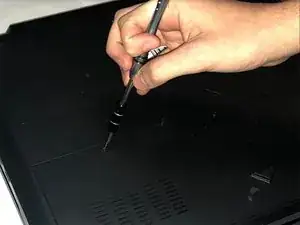

Найдите панель на задней стороне компьютера. Используйте отвёртку Phillips #0, чтобы вывернуть два винта длиной 4,2 мм на этой панели. Затем приподнимите панель за выемку и отложите её в сторону.

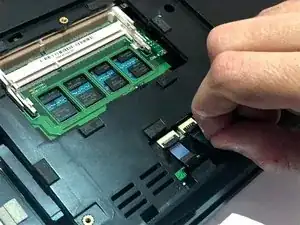

После снятия задней панели отключите синие и чёрные ленточные разъёмы, которые стали доступны с задней стороны.

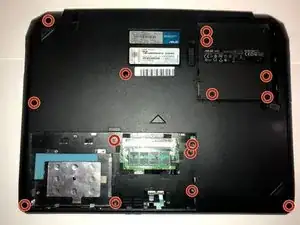

Используя отвёртку Phillips #0, удалите пятнадцать винтов длиной 4,2 мм с нижней части ноутбука, под аккумулятором и под задней панелью, которые крепят клавиатуру к корпусу ноутбука.

Верхний левый и верхний центральный винты труднодоступны с помощью набора отвёрток iFixit.

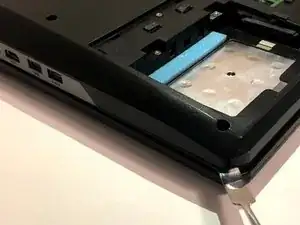

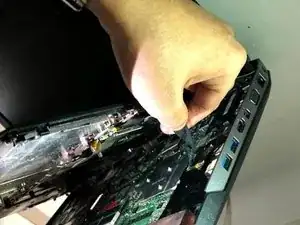

Начните поддевать клавиатуру от корпуса ноутбука металлической шлицевой отвёрткой.

При работе с металлическими шлицевыми отвёртками существует риск повреждения как устройства, так и пользователя. Действуйте с предельной осторожностью.

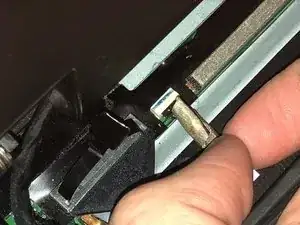

Отключите ленточные разъёмы, соединяющие клавиатуру с материнской платой. Теперь клавиатура полностью отключена от ноутбука.

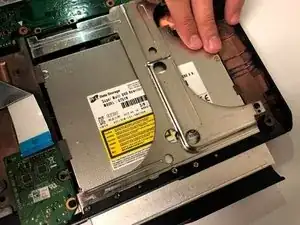

Поместите руку на сторону дисковода, ближайшую к материнской плате, и слегка нажмите вниз и наружу, чтобы извлечь дисковод.

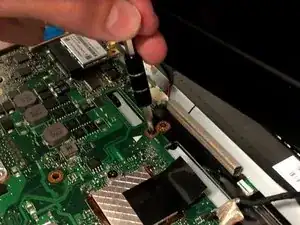

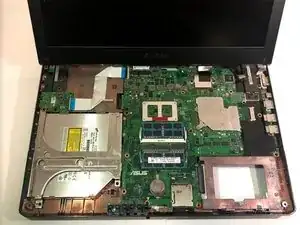

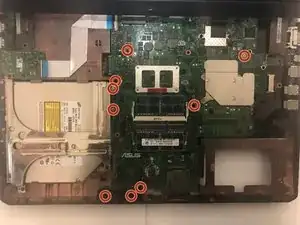

На данном шаге удалите девять винтов длиной 4,2 мм, которые крепят материнскую плату к корпусу ноутбука, используя отвёртку Phillips #0.

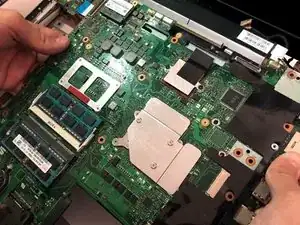

Аккуратно извлеките материнскую плату из ноутбука.

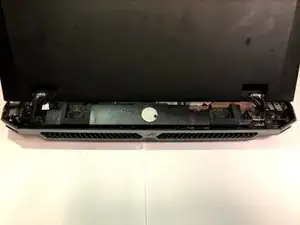

Чтобы добраться до некоторых винтов на материнской плате, необходимо отвести экран в сторону.

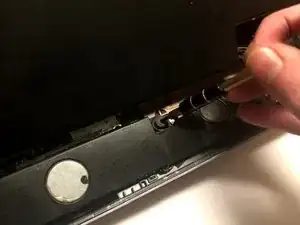

На правой стороне компьютера должна находиться панель, соединяющая экран с корпусом. Используйте отвёртку Phillips #0, чтобы удалить каждый винт.

Извлеките два провода, соединяющих экран с ноутбуком.

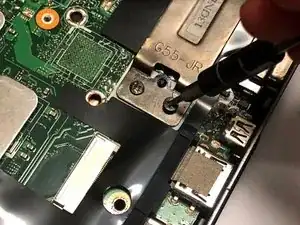

Отодвиньте экран в сторону, чтобы освободить доступ к двум винтам, и выверните их.

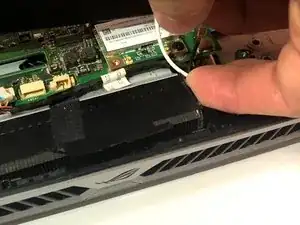

Медленно отключите чёрные и белые провода от материнской платы.

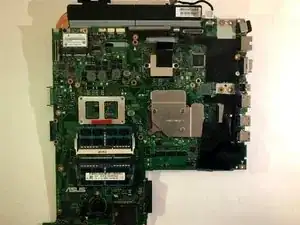

Перед извлечением материнской платы убедитесь, что все винты удалены. Затем аккуратно извлеките материнскую плату из корпуса ноутбука.

Выпускное отверстие для вентиляторов защёлкнуто в корпусе ноутбука. Будьте осторожны при удалении материнской платы.

Снимите панель, отщёлкнув её.

Используйте отвёртку Phillips #00, чтобы вывернуть три винта на аудиоплате.

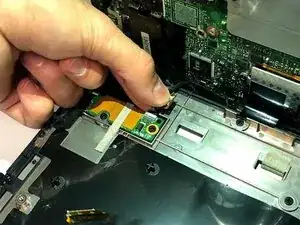

Приподнимите аудиоплату и найдите два провода, соединяющих её с ноутбуком.

Вытяните эти провода, чтобы отключить их.

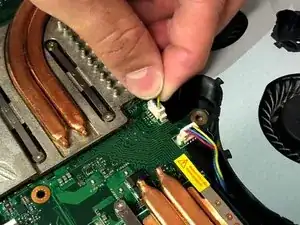

Отключите четырёхконтактные разъёмы от материнской платы.

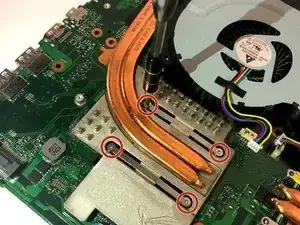

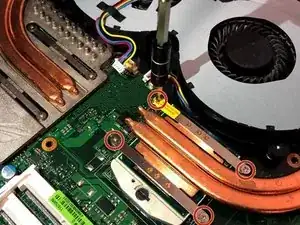

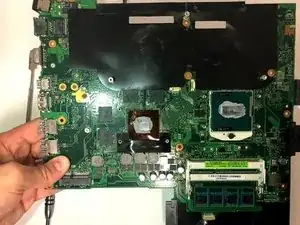

Используя отвёртку с насадкой Phillips #0, выверните восемь винтов длиной 4,2 мм, которые крепят радиатор к материнской плате.
