Замена вентилятора Asus G73JH-RBBX05
Это руководство поможет получить доступ к вентиляторам для их очистки или замены.
Необходимые инструменты: отвертка Phillips размер 0, приспособление для вскрытия, металлическая лопатка
Шаг 1

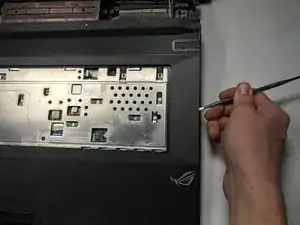

Найдите 5 защёлок в верхней части клавиатуры. Вставьте металлическую лопатку в отверстия защёлок на клавиатуре, чтобы снять клавиатуру.
Шаг 2
Перед полным снятием клавиатуры отсоедините кабель подсветки и лентовый кабель клавиатуры.
Чтобы извлечь эти кабели, отведите вперёд чёрные фиксирующие защёлки и вытяните кабели.
Шаг 3

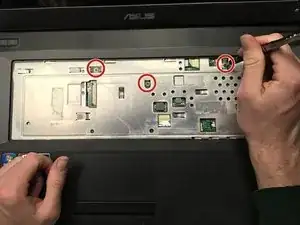

Удалите 4 мм винты, расположенные под клавиатурой, с помощью отвертки PH0.
Шаг 4

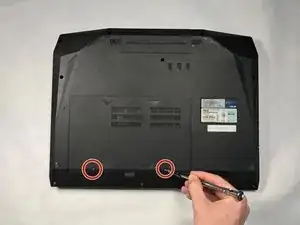

С помощью отвертки PH0 выкрутите два винта 4 мм.

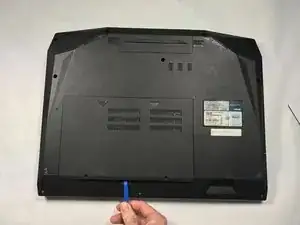

Снимите заднюю панель, используя либо палец, либо пластмассовый инструмент для вскрытия.
Шаг 5

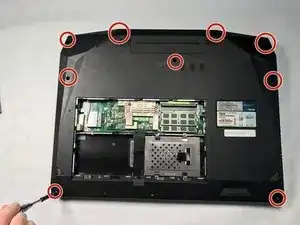

С помощью отвертки PH0 выкрутите девять винтов 4 мм на нижней части ноутбука.
Необходимо удалить два винта 4 мм, расположенные под аккумулятором. Снимите аккумулятор, следуя этим инструкциям: Замена аккумулятора Asus G73JH-RBBX05
Шаг 6
С помощью металлической лопатки снимите заднюю крышку ноутбука.
Применяйте постоянное усилие, чтобы отщёлкнуть панель.
Шаг 7

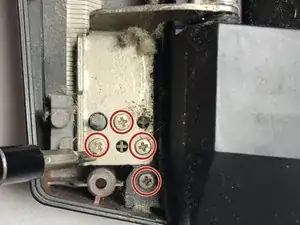

Выкрутите четыре винта 4 мм, расположенные на обоих петлях, с помощью отвертки PH0 и откройте устройство.
Убедитесь, что вы выполняете этот шаг как для левой, так и для правой петель.
Шаг 8

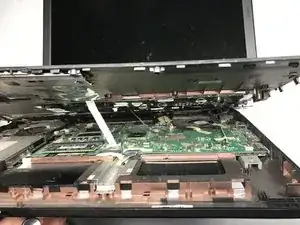

С помощью пластикового инструмента для поддевания снимите нижнюю крышку корпуса.

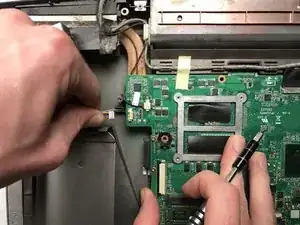

После полного отщёлкивания крышки не забудьте отсоединить ленты, подключённые к материнской плате.
Шаг 9

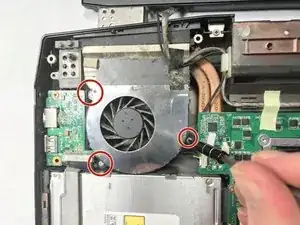

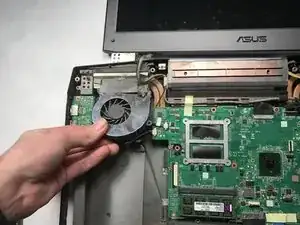

Найдите вентилятор и удалите три винта 2 мм с помощью отвертки PH0.
Перед снятием вентилятора отключите кабель.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
