Замена клавиатуры Asus G53JW-A1
Данное руководство предназначено для замены неисправной клавиатуры на ноутбуке Asus G53JW-A1. Удаление этой детали является необходимым для дальнейшего ремонта устройства.
Шаг 1

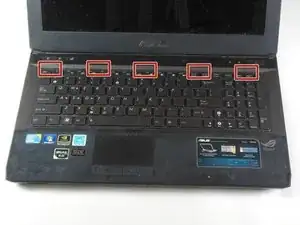

Существует пять креплений под клавиатурой, которые удерживают ее на верхнем крае. Обратитесь к фотографии для приблизительного расположения этих креплений.

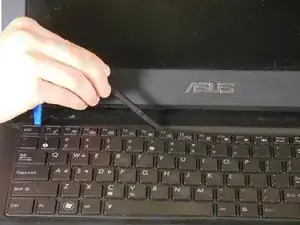

Используя лопатку и инструмент для открытия iFixit в указанных местах, приподнимите клавиатуру прямо вверх. Убедитесь, что инструменты попадают под пластиковое покрытие клавиатуры и металлическую основу клавиатуры, так как обе детали нужно будет снять.
Как только несколько инструментов будут на месте, возможно, сдвинуть ваш инструмент вдоль нижней стороны клавиатуры и одновременно отсоединить все крепления.
Удалите клавиатуру.
Шаг 2
Поднимите клавиатуру, чтобы увидеть корпус и кабели под ней. Убедитесь, что вы подняли металлическую пластину клавиатуры, а не только пластиковое покрытие.

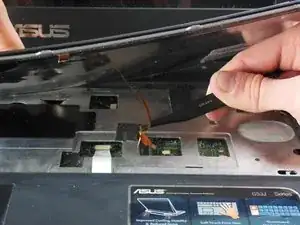

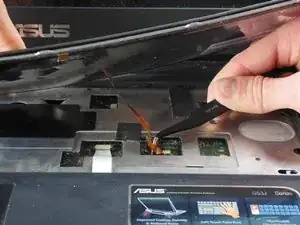

Этоreveals ribbon wire на правой стороне ноутбука, подключенный к материнской плате через маленькое окно в металлической верхней панели. Используйте пинцет, чтобы аккуратно потянуть разъем влево, отключив его от порта.
Шаг 3

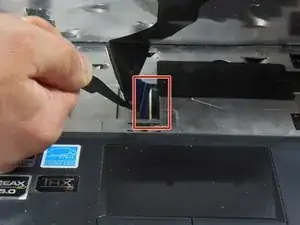

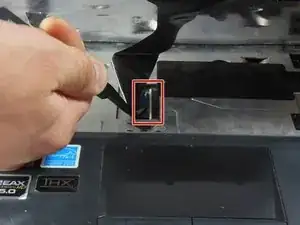

Прямо над тачпадом находится второй, более широкий шлейф, подключенный к материнской плате. Отключите этот кабель.
Этот кабель использует разъем с нулевым усилием вставки. Прочтите шаг первый этой статьи для информации о том, как безопасно удалить этот разъем.
Шаг 4

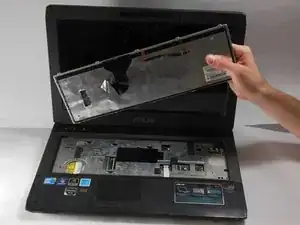

Удалите клавиатуру с компьютера.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке. То есть, подключите шлейфы, затем зафиксируйте крепления на место, используя нижнюю петлю в качестве ориентира.
Перевод руководства с ifixit.com
