Замена материнской платы Lenovo 500e Chromebook 2-го поколения
В этом руководстве показано, как заменить материнскую плату в Lenovo 500e 2-го поколения Chromebook, номер модели: 81MC005AUS. Материнская плата по сути является «мозгом» ноутбука. На ней расположено множество ключевых компонентов, обеспечивающих работу устройства. Если устройство не запускается, обратитесь к нашей странице по устранению неполадок.
Шаг 1
Отверткой Phillips #0 удалите девять винтов 6 мм с нижней крышки ноутбука.
Шаг 2
Извлеките стилус из нижнего левого угла задней панели.
Шаг 3
Проведите по краю задней панели инструментом для вскрытия iFixit, пока панель не отщелкнется.
Снимите заднюю панель с ноутбука.
Шаг 4
Удалите четыре винта 4 мм Phillips #00, удерживающих батарею.
Шаг 5
С помощью инструмента для вскрытия iFixit отсоедините питание батареи от материнской платы.
Возможность повреждения устройства: При отсоединении провода действуйте осторожно.
Шаг 6
Извлеките батарею из ноутбука.
Шаг 7
Отверткой Phillips #00 удалите по три винта 4 мм с левых и правых креплений (всего шесть винтов).
Осторожно снимите металлические скобы с материнской платы.
Шаг 8
Отверткой Phillips #00 удалите девять винтов 4 мм, удерживающих материнскую плату.
Шаг 9
Осторожно извлеките USB-порт из боковой панели, используя инструмент для вскрытия iFixit.
Шаг 10
Осторожно отслоите металлическую полосу от металлической подложки.
Шаг 11
Отверткой Phillips #00 удалите единственный винт 3 мм, удерживающий Wi‑Fi-карту.
Шаг 12
С помощью инструмента для вскрытия iFixit отсоедините Wi‑Fi‑карту от материнской платы.
Шаг 13

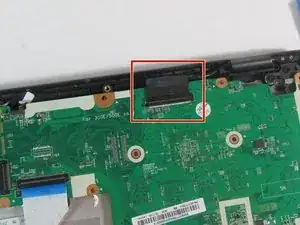

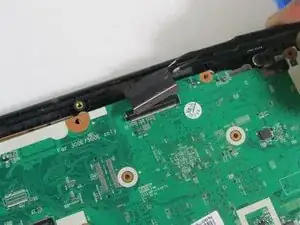

С помощью инструмента для вскрытия iFixit отсоедините кабель камеры.
Возможность повреждения устройства: При отсоединении провода действуйте осторожно.
Шаг 14
С помощью инструмента для вскрытия iFixit отсоедините проводку динамиков от материнской платы.
Отложите динамики для последующей установки.
Возможность повреждения устройства: При отсоединении провода действуйте осторожно.
Шаг 15
С помощью инструмента для вскрытия iFixit отсоедините разъем тачпада от материнской платы.
Возможность повреждения устройства: При отсоединении разъема действуйте осторожно.
Шаг 16
С помощью инструмента для вскрытия iFixit отсоедините кабель клавиатуры от материнской платы.
Возможность повреждения устройства: При отсоединении кабеля действуйте осторожно.
Шаг 17
Пинцетом отсоедините черный кабель от материнской платы.
Возможность повреждения устройства: При отсоединении кабеля действуйте осторожно.
Шаг 18
Осторожно извлеките материнскую плату из ноутбука.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
