Замена дисплейного блока Acer Chromebook Spin 11 R751TN-C5P3
Если на Вашем Acer Chromebook Spin 11 (модель R751TN-C5P3) изображение отображается некорректно и есть основания полагать, что причиной может быть ЖК-панель или шлейф, воспользуйтесь этим руководством для замены блока.
Шлейф ЖК-панели подключает питание и экран, обеспечивая изображение, отображаемое на экране устройства. Неисправный шлейф ЖК-панели не даст корректного изображения или может вовсе не выводить изображение.
Перед использованием этого руководства убедитесь, что шлейф нигде не защемлён при снятии задней крышки. Защемлённый шлейф может не быть полностью неисправным и может потребовать лишь освобождения от места, которое мешает его работе.
Перед началом убедитесь, что устройство полностью выключено, чтобы избежать дальнейшего повреждения устройства или причинения вреда.
Шаг 1
Разделите корпус экрана, используя нейлоновую лопатку и металлическую лопатку.
Шаг 2
Отклейте ленту.
Подденьте красную планку, лежащую через соединение, лопаткой.
Вытащите разъём.
Шаг 3

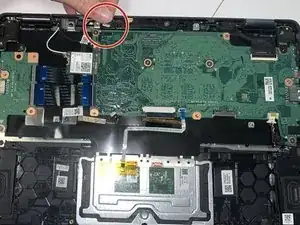

Отсоедините два провода, показанные на фото, аккуратно разъединив их вблизи места соединения.
Шаг 4
Отсоедините разъём, осторожно потянув за него.
Шаг 5
Размотайте шлейф вокруг экрана и приподнимите экран для снятия.
Шаг 6
Используйте крестовую отвертку Phillips №0, чтобы убрать все двенадцать винтов 6 мм в нижней панели Chromebook.
Шаг 7

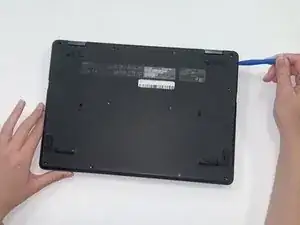

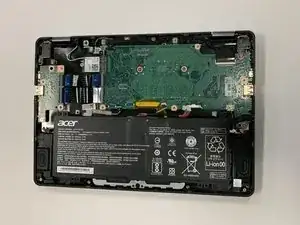

Используйте инструмент для вскрытия, чтобы приподнять корпус Chromebook, начиная с углов.
Шаг 8
Используйте крестовую отвертку Phillips №0, чтобы удалить 6 мм шарнирные винты на правой стороне Chromebook.
Шаг 9

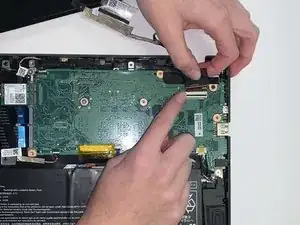

Отсоедините конец шлейфа ЖК-панели, подключённый к материнской плате. Поднимите защёлку ZIF коннектора и аккуратно вытяните ленточный кабель.
Отсоедините другой конец шлейфа ЖК-панели от левой стороны материнской платы.
Шаг 10
Шлейф ЖК-панели отсоединён и может быть извлечён, направляя его из держателей, которые фиксируют его на месте.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
