Замена платы питания Acer Aspire 6530-6522
В этой инструкции описано, как удалить плату питания под кнопкой включения на вашем Acer Aspire 6530-6522. Эта операция понадобится, если плата вышла из строя или была повреждена.
Шаг 1
Убедитесь, что устройство отключено от сети и полностью выключено.
Переверните устройство.
Шаг 2
Переключатель блокировки может сдвигаться в сторону батареи или от неё. Если он сдвинут к батарее, переключатель освобождения заблокирован, и батарею невозможно извлечь.
Сдвиньте переключатель от батареи.
Шаг 3
Переключатель извлечения батареи расположен внутри рядом с ней и сдвигается параллельно батарее.
Сдвиньте переключатель в сторону. Он не просто включается или выключается, он действительно выталкивает батарею, поэтому вы почувствуете небольшое сопротивление.
При установке батареи обратно в устройство трогать этот переключатель не нужно. Просто плотно нажмите на батарею — вы увидите и услышите, как переключатель сработает.
Шаг 4
Вытяните батарею вверх и извлеките её. При необходимости используйте пластиковую раздиралку.
Шаг 5

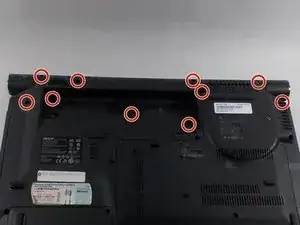

Используя отвёртку Phillips #1, удалите десять винтов длиной 7 мм, крепящих верхнюю панель на нижней стороне устройства.

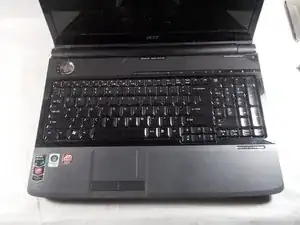

Переверните устройство и откройте его.
Шаг 6

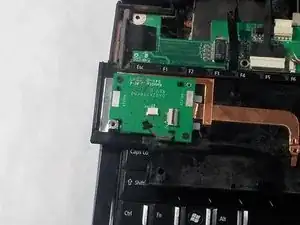

Поднимите верхнюю панель с задней стороны, развернув её вперёд.
Шаг 7

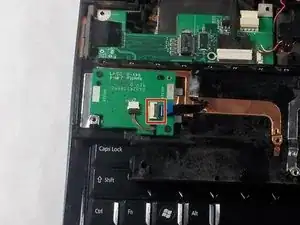

Поднимите защёлку, фиксирующую кабель.
Извлеките кабель.
Шаг 8

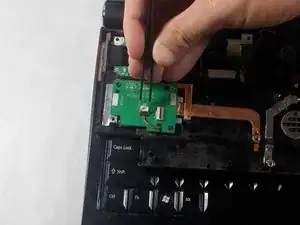

Тяните кабель на себя, чтобы отключить его. При необходимости воспользуйтесь пинцетом.
Шаг 9

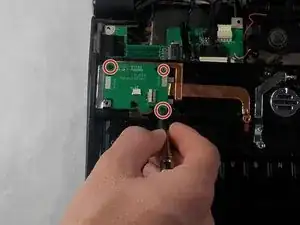

Используя отвёртку Phillips #1, удалите три винта длиной 3 мм, крепящих плату питания.

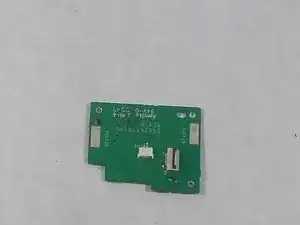

Поднимите плату питания, чтобы извлечь её.
Заключение
Чтобы собрать устройство, выполните данные инструкции в обратном порядке.
Перевод руководства с ifixit.com
