Удаление задней панели Acer Aspire 7736Z-4809

Удаление задней панели ноутбука открывает доступ к чувствительным электронным компонентам. Пожалуйста, будьте осторожны, следуя этим процедурам.

Шаг 1

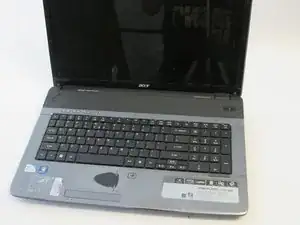

Отключите питание и выключите ноутбук.

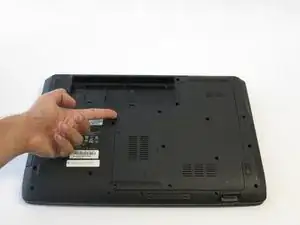

Если аккумулятор все еще подключен к ноутбуку, удалите аккумулятор.

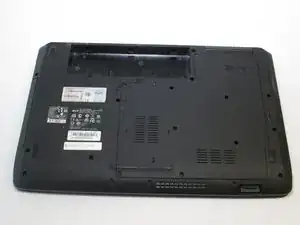

Переверните ноутбук так, чтобы задняя панель была обращена вверх.

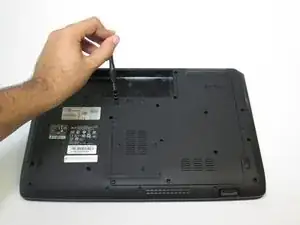

Используйте отвертку Philips #1 для удаления восьми винтов Philips #1 длиной 6.5 мм.

Только четыре винта в центре можно удалить, четыре вдоль краев удерживаются заклепками, но их можно ослабить.

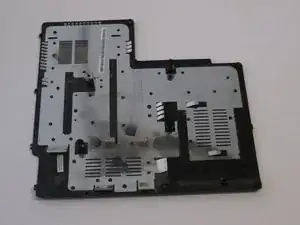

Снимите заднюю панель ноутбука.

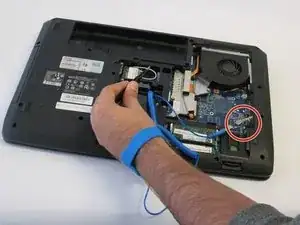

Подключите заземляющий провод к металлическому интерфейсу ноутбука.

Заземлите ноутбук, чтобы предотвратить повреждение электрических компонентов статическим электричеством.

Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
