Замена материнской платы Acer Aspire 5750-6677
Цель этого руководства — помочь заменить материнскую плату в Вашем Acer Aspire 5750-6677. Материнская плата является основным компонентом любого компьютера. Материнская плата обеспечивает платформу для обмена данными между центральным процессором (ЦП) и памятью, а также предоставляет точки подключения для дополнительных входных и/или выходных устройств. Замена материнской платы считается сложной и займет примерно 1 час; единственный инструмент, который потребуется — крестовая отвёртка Phillips #0.
Шаг 1

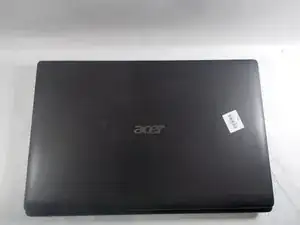

Переверните ноутбук крышкой вниз.
Шаг 2
Вставьте отвёртку в оранжевую защёлку и сдвиньте вправо.
Шаг 3
Поднимите и извлеките аккумулятор.
Шаг 4
Переверните устройство так, чтобы была видна нижняя сторона.

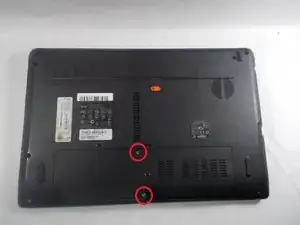

Отверткой Phillips #0 удалите два винта.
Шаг 5

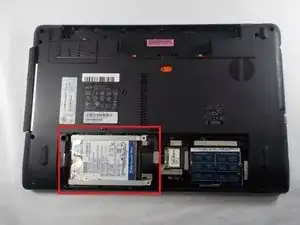

Снимите крышку, чтобы получить доступ к жёсткому диску.
Шаг 6
Отверткой Phillips #0 удалите два винта, фиксирующих жёсткий диск.
Шаг 7
Потяните за язычок и поднимите, чтобы извлечь жёсткий диск.
Шаг 8
Начните с переворачивания устройства, чтобы открыть доступ к винтам.

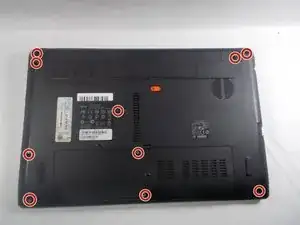

Отверткой Phillips #0 удалите десять винтов.
Шаг 9
Отверткой Phillips #0 удалите четыре винта, находящиеся под аккумулятором.
Шаг 10

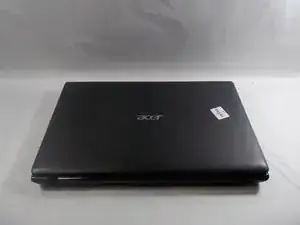

Переверните ноутбук обратно так, чтобы логотип Acer был сверху.

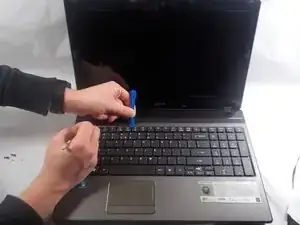

Откройте ноутбук и с помощью инструмента для вскрытия iFixit нажмите защёлки в верхней части клавиатуры, чтобы снять клавиатуру.
Шаг 11

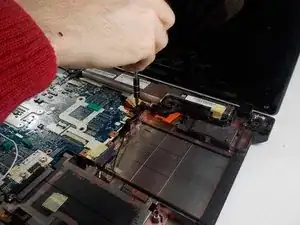

Отверткой Phillips #0 удалите шесть винтов.
Снимите верхнюю панель клавиатуры, чтобы открыть доступ к материнской плате.

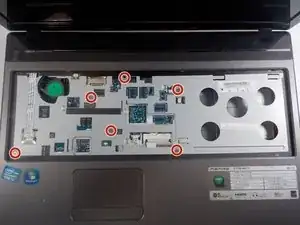

Шаг 12

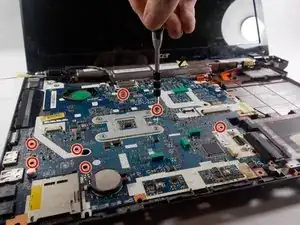

Отверткой Phillips #0 удалите семь винтов.
Отключите все провода или кабели, подключённые к материнской плате.
Извлеките материнскую плату.
Заключение
Для обратной сборки выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
