Acer Aspire 6530-6522 Замена жесткого диска
Это руководство покажет, как извлечь жесткий диск. Это необходимо, если ваш жесткий диск повреждён или неисправен и у вас есть новый, или если вы обновляете диск на более ёмкий.
Шаг 1
Убедитесь, что устройство отключено от питания и полностью выключено.
Переверните устройство.
Шаг 2
Фиксатор может сдвигаться как в сторону батареи, так и от неё. Если он сдвинут к батарее, замок включён и батарею нельзя извлечь.
Сдвиньте фиксатор в сторону, противоположную батарее.
Шаг 3
Рычажок для освобождения батареи расположен непосредственно рядом с батареей и сдвигается параллельно ей.
Сдвиньте рычажок в сторону. Это не просто переключатель «открыто/закрыто» — он фактически подталкивает батарею вверх, поэтому вы почувствуете некоторое сопротивление.
При установке батареи обратно в устройство прикасаться к этому рычажку не нужно. Просто плотно нажмите батарею вниз — вы увидите и услышите, как рычажок защёлкивается.
Шаг 4
Подденьте батарею и вытащите её вверх. При необходимости используйте пластиковой инструмент для вскрытия.
Шаг 5

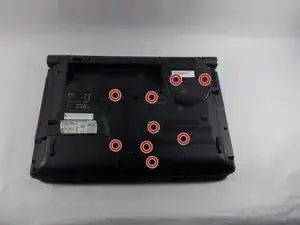

Отвёрткой Phillips #1 удалите девять винтов 7 мм в нижней панели.

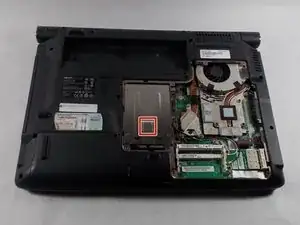

Поднимите и снимите панель.
Шаг 6

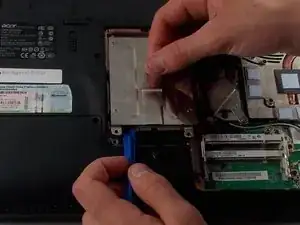

Возьмитесь за прищёлку и потяните её в сторону задней части устройства.
Поднимите передний край жесткого диска. При необходимости используйте пластиковой инструмент для вскрытия.
Шаг 7

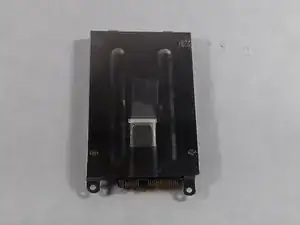

Поднимите жесткий диск вместе с его корпусом и положите на чистую поверхность.

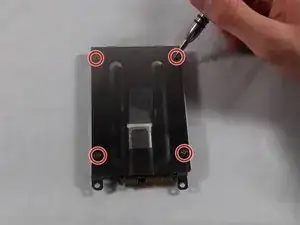

Отвёрткой Phillips #1 удалите четыре винта 3,5 мм в углах корпуса.
Шаг 8

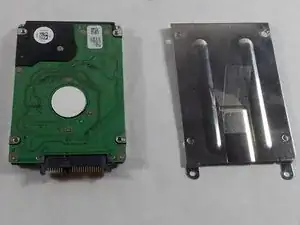

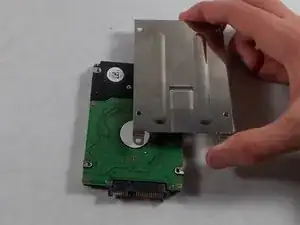

Снимите корпус с жесткого диска.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
