Acer Aspire 7736Z-4809 Замена вентилятора процессора
Чтобы снять вентилятор охлаждения процессора для замены, необходимо разобрать ноутбук и работать с чувствительными электрическими компонентами. Пожалуйста, внимательно следуйте этим процедурам.
Шаг 1
Отключите питание и выключите ноутбук.
Если батарея всё ещё подключена к ноутбуку, извлеките батарею.
Шаг 2
Переверните ноутбук так, чтобы задняя панель была обращена вверх.
Шаг 3
Используйте крестовую отвёртку Phillips #1, чтобы выкрутить восемь винтов Phillips #1 длиной 6.5 мм.
Только четыре винта в центре подлежат полному извлечению, четыре по краям закреплены заклёпками, но их можно ослабить.
Шаг 4

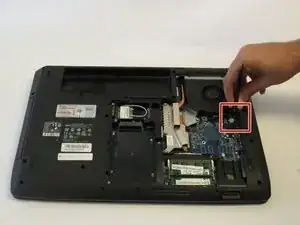

Снимите заднюю панель ноутбука.
Шаг 5
Подсоедините заземляющий шнур к металлическому элементу корпуса ноутбука.
Заземлите ноутбук, чтобы предотвратить повреждение электрических компонентов статическим электричеством.
Шаг 6

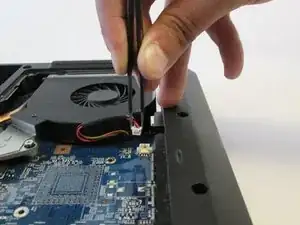

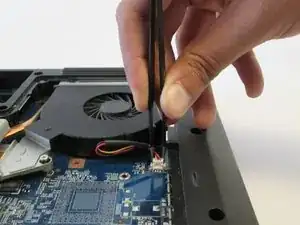

Используйте пинцет, чтобы извлечь кабель вентилятора из его разъёма.
Кабель состоит из красного, чёрного и жёлтого проводов.
Шаг 7

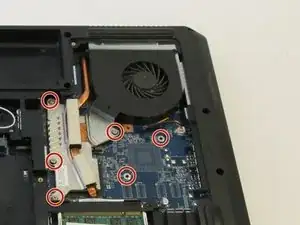

Используйте крестовую отвёртку Phillips #1, чтобы отвинтить четыре винта Phillips #1, крепящие вентилятор к панели.
Эти винты установлены с пружинами. Их нельзя полностью вынуть. Их можно только ослабить.
Шаг 8

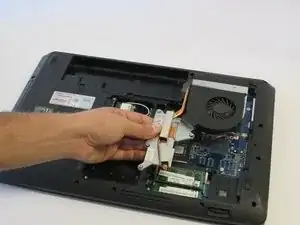

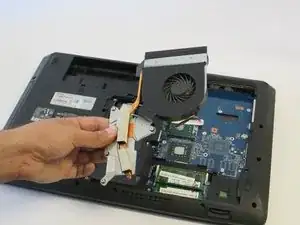

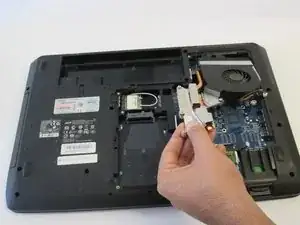

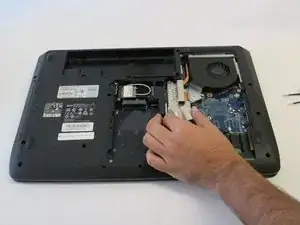

Осторожно снимите вентилятор охлаждения с материнской платы.
Немного приподнимите вентилятор, постепенно сдвигайте его в вашу сторону и затем полностью извлеките из корпуса.
Шаг 9
Установите модифицированный или новый вентилятор охлаждения.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
