Замена петли Acer C933
Если на Вашем Chromebook Acer C933 (модель: N19Q2) повреждены или ослаблены петли, это руководство проведёт Вас через процесс их замены на новые. Петли — важные компоненты, которые позволяют экрану плавно открываться и закрываться, удерживая его надёжно в выбранном положении.
Важно: Перед началом ремонта убедитесь, что ноутбук полностью выключен и отключен от источника питания.
Шаг 1
Убедитесь, что устройство выключено, и держите его в выключенном состоянии в течение всего процесса.

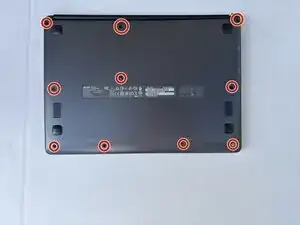

Используйте крестовую отвертку Phillips #00, чтобы выкрутить десять винтов 3 мм с нижней панели.
Используйте инструмент для вскрытия или лопаточку, чтобы освободить защёлки, фиксирующие нижний корпус.

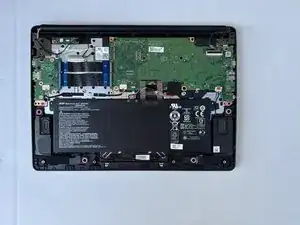

Снимите нижнюю панель.
Шаг 2
Обращайтесь со ВСЕМИ компонентами осторожно!
Разъёмы с нулевым усилием вставки (ZIF) часто используются для крепления тонких кабелей. Фиксирующая защёлка удерживает кабель на месте и защищает его.
Чтобы отсоединить кабель дисплея, аккуратно подденьте защёлку чистым ногтем, чтобы перевести её в открытое положение. Осторожно используйте пинцет или чистые пальцы, чтобы вытащить кабель дисплея.

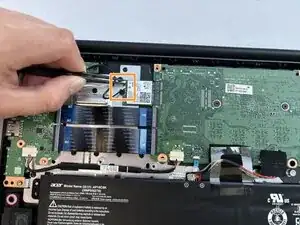

Сдвиньте тонкий антистатический инструмент или изогнутый пинцет под металлическую шейку разъёма Wi‑Fi (по возможности ближе к головке) и поднимите прямо вверх от платы.
При работе с этими разъёмами важно всегда поднимать головку строго вверх. Если поддевать под углом, вы рискуете отломить гнездо от платы.
Отметьте, какой шнур куда подключается при сборке! Удерживайте разъём пинцетом над его гнездом и аккуратно нажмите пальцем или лопаткой — разъём должен «щёлкнуть» на место. Если возникают затруднения, переместите головку и попробуйте снова.

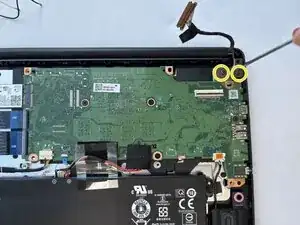

Используйте крестовую отвертку Phillips #00, чтобы выкрутить винты 3 мм, крепящие каждый комплект петель к шасси. Снимите дисплейный модуль.
Сохраните винты для обратной сборки.
Шаг 3

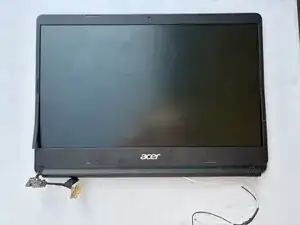

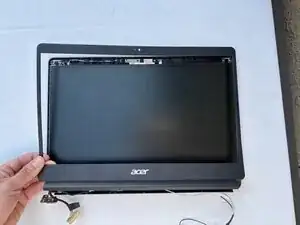

Осторожно подденьте лопаткой рамку экрана и освободите защёлки, чтобы снять её с экрана.
Рамка легко трескается или ломается, поэтому будьте внимательны при её снятии.
Шаг 4

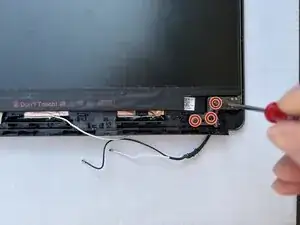

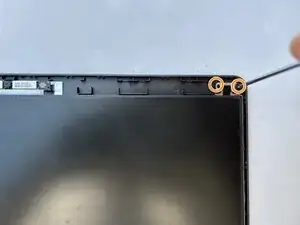

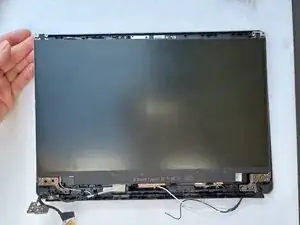

Используйте крестовую отвертку Phillips #00, чтобы выкрутить винты 3 мм, удерживающие комплект петель на дисплейном блоке.
Расположите винты с боков в соответствии с их положением.
Используйте крестовую отвертку Phillips #00, чтобы выкрутить винты 2.5 мм, которые удерживают экран на месте.
Снимите экран.
Шаг 5

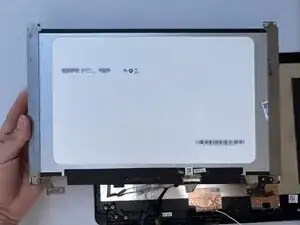

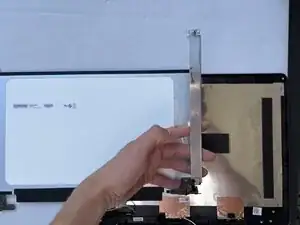

Поверните экран и снимите комплект петли с каждой стороны.
Установите новый комплект петли на место и нажмите до фиксации.
После выполнения этого шага петля успешно заменена, и необходимо собрать устройство в обратном порядке.
Заключение
Для сборки устройства следуйте инструкциям из шагов один — пять в обратном порядке.
Перевод руководства с ifixit.com
