Замена платы ввода/вывода Aorus X7 v2
Следуйте этим этапам, чтобы заменить плату ввода/вывода Aorus X7 v2 для улучшения качества звука и производительности. Замена платы может улучшить поддержку аппаратного обеспечения, графическую производительность и увеличить скорость компьютера. Рекомендуется заменять плату каждые 2-4 года, но она может прослужить до 8 лет. Все, что вам нужно, это новая плата, стандартные инструменты и это руководство, чтобы начать.
Шаг 1
Сначала отключите ноутбук и выньте все кабели и аксессуары. Затем переверните его на стабильную и ровную поверхность.

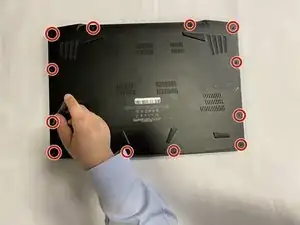

Используйте отвертку Torx T5, чтобы открутить 12 винтов на дне ноутбука. После удаления винтов снимите нижнюю панель.

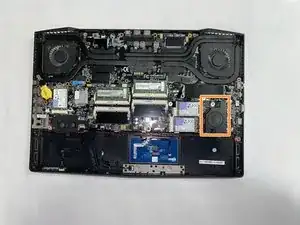

Найдите динамик с правой стороны устройства.

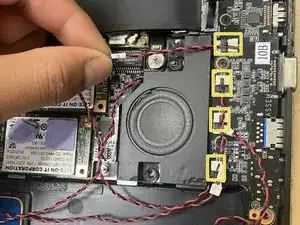

Удалите четыре красные и черные оплетенные кабеля, ухватившись за черный пластиковый элемент на каждом кабеле и осторожно потянув, чтобы отделить его от белого разъема.
Шаг 2

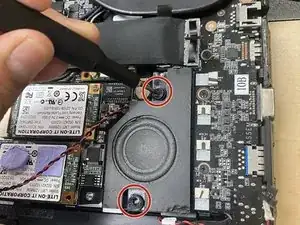

Используйте отвертку Phillips #0, чтобы открутить два винта, удерживающих динамик на месте. Снимите панель динамика.

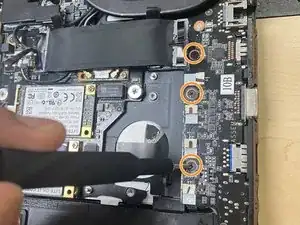

Используйте отвертку Phillips #0, чтобы открутить три винта, удерживающих плату на месте.

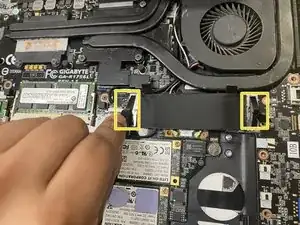

Осторожно потяните за два черных язычка с обеих сторон черной ленты, чтобы отключить их от платы.
Шаг 3

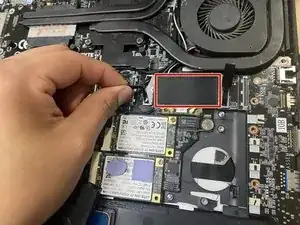

Осторожно снимите внутреннюю черную ленту, чтобы удалить ее с платы.

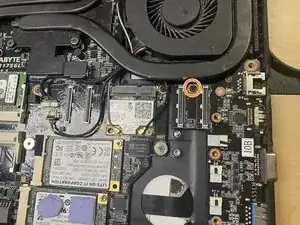

Используйте отвертку Phillips #0, чтобы открутить винт.

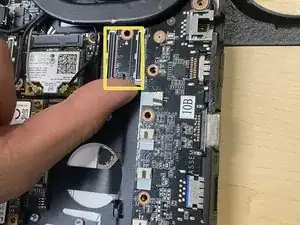

Положите палец под плату (см. фото для ориентира) и медленно поднимите, чтобы снять плату.
Заключение
Завершите эти шаги в обратном порядке, чтобы установить вашу новую плату ввода/вывода.
