Замена материнской платы Aorus X7 v2
Используйте это руководство для замены материнской платы Aorus X7 v2.
Существуют разные форм-факторы материнских плат — AT, ATX, LPX, BTX, Pico BTX и Mini ITX. Для игровых систем рекомендуем Asus ROG Maximus Z690 Hero для выдающегося игрового опыта. Если нужен более недорогой вариант, попробуйте Asus TUF Gaming X570-Plus (WI-FI).
Рекомендуется заменять материнскую плату каждые 6 месяцев, чтобы успевать за новыми поколениями процессоров. Но если вас не беспокоят последние тенденции или скорость, материнская плата может служить до десяти лет и более.
Шаг 1
Прежде всего выключите ноутбук и отключите все кабели и аксессуары. Затем разместите его крышкой вниз на устойчивой ровной поверхности.
Используйте отвертку Torx T5, чтобы выкрутить двенадцать винтов на днище ноутбука. После удаления винтов снимите нижнюю панель.

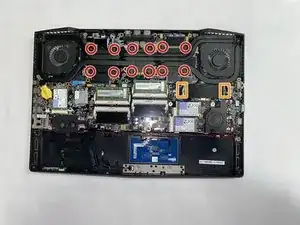

Используйте отвертку Phillips #0, чтобы выкрутить двенадцать винтов, удерживающих радиатор.
Осторожно потяните за две черные язычки по обеим сторонам черной ленты, чтобы отсоединить их от платы.
Аккуратно снимите внутреннюю черную ленту с платы.

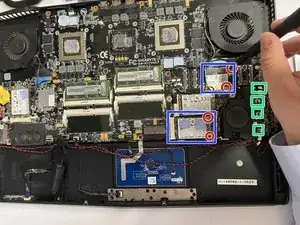

Используйте отвертку Phillips #0, чтобы выкрутить два винта, удерживающие mSATA.
Осторожно отсоедините четыре белых разъёма, слегка потянув за них.
Используйте отвертку Phillips #0, чтобы выкрутить два винта, удерживающие беспроводную карту.
Шаг 2

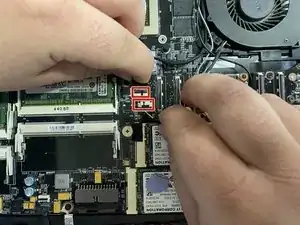

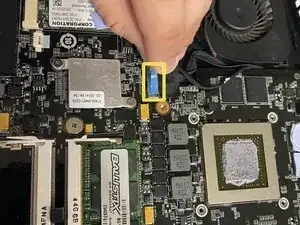

Необходимо отсоединить три разъёма вентиляторов. На первой фотографии найдите и отсоедините два разъёма вентиляторов, аккуратно вытянув чёрный провод из белого разъёма.
Найдите и отсоедините третий разъём вентилятора, аккуратно вытянув чёрный провод из белого разъёма.

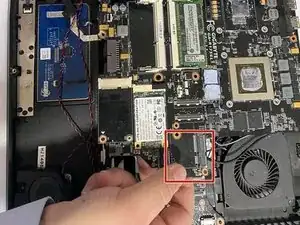

Снимите синюю ленту, аккуратно потянув её.
Шаг 3

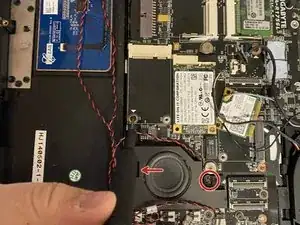

Используйте отвертку Phillips #0, чтобы выкрутить два винта, удерживающие правый динамик.

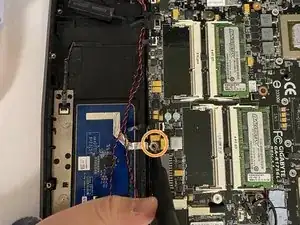

Используйте отвертку Phillips #0, чтобы выкрутить винт, удерживающий тачпад.

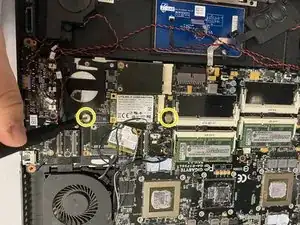

Используйте отвертку Phillips #0, чтобы выкрутить два винта, удерживающие материнскую плату.
Шаг 4

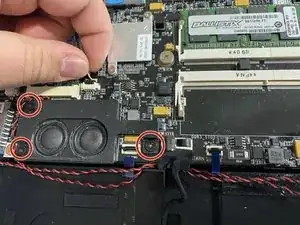

Используйте отвертку Phillips #0, чтобы выкрутить три винта на левом динамике.

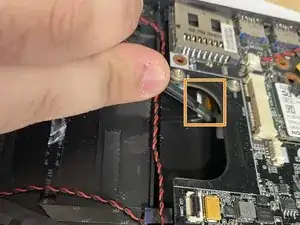

Приподнимите материнскую плату рядом с винтами параллельного динамика, чтобы найти под ней оранжевую ленту. С помощью пинцета с притуплёнными концами аккуратно снимите её.
В той же области, где была синяя лента, найдите оранжевую ленту и аккуратно снимите её с помощью тонкогубцев для получения доступа при снятии материнской платы.
Шаг 5
В месте, где ранее находился правый динамик, аккуратно приподнимите материнскую плату и снимите её.
Заключение
Выполните указанные шаги в обратном порядке, чтобы установить новую материнскую плату.
