Замена клавиатуры и верхней панели Acer Aspire 5542G
Это короткое фото-руководство о том, как заменить клавиатуру и верхнюю панель Acer Aspire 5542G
Шаг 1
Удалите все винты на дне ноутбука. Уберите крышку жесткого диска (необязательно снимать крышки аккумулятора и оперативной памяти)
Шаг 2

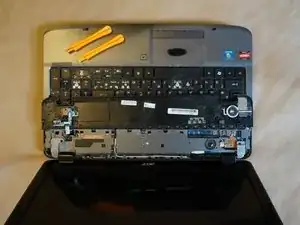

Используя пластиковые лопатки, поднимите верхнюю панель. После отключения всех кабелей уберите ее.
Шаг 3

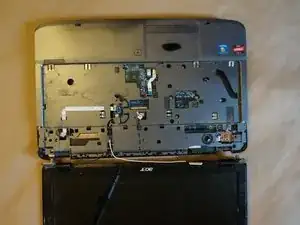

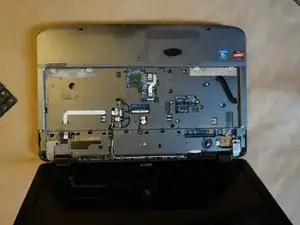

Немного поднимите клавиатуру (слегка сгибая, чтобы освободить пластиковые крепления от корпуса). Прежде чем полностью вынуть клавиатуру, отключите ее плоский кабель от материнской платы.
Шаг 4

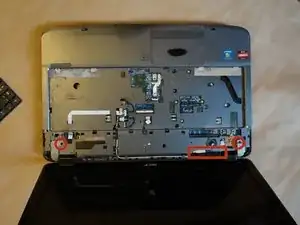

Чтобы освободить верхнюю панель, удалите винты экрана и отключите его кабели:
1. удалите два боковых винта
2. отключите разъем внизу экрана

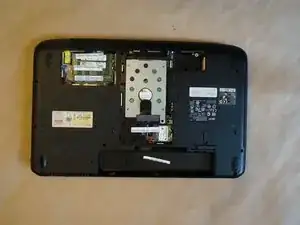

Снизу ноутбука отключите два коаксиальных кабеля, проходящих через верхнюю панель и материнскую плату
Шаг 5

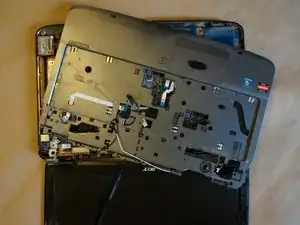

Теперь верхняя панель свободна для перемещения. Отделите ее от корпуса, используя пластиковые лопатки (не забудьте отключить плоские кабели).
Шаг 6

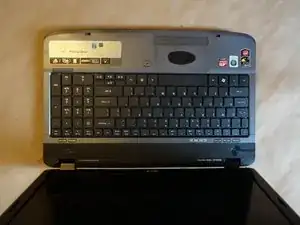

Установите новую верхнюю панель и клавиатуру. Соберите все части в обратном порядке.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
