Замена беспроводной карты Acer Chromebook 11 C733

Перед продолжением убедитесь, что Chromebook полностью выключен.

Закройте Chromebook и переверните его на крышку.

Снимите 12 винтов, удерживающих заднюю крышку, используя крестовую отвертку Philips #1.

Используйте лопатку или инструмент для поддевания, чтобы освободить защёлки и снять заднюю крышку.

Иногда один или оба винта, расположенные в углах рядом с петлями, не отвинчиваются. Это происходит потому, что резьба винта под ним сломана и прокручивается при повороте. Чтобы извлечь винт, сначала отвинтите остальные, затем поднимите заднюю крышку примерно под углом 30 градусов, одновременно отворачивая «заевший» винт.

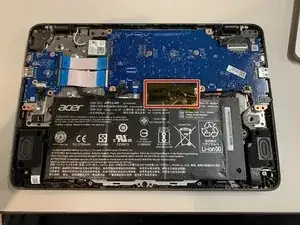

Осторожно отогните ленту, закрывающую разъёмы батареи и клавиатуры.

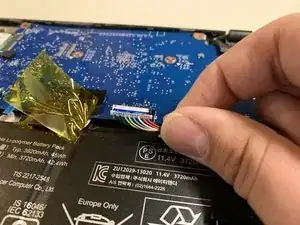

Отключите батарею от материнской платы.

Убедитесь, что зарядное устройство не подключено к Chromebook перед отключением батареи. В противном случае может возникнуть короткое замыкание.

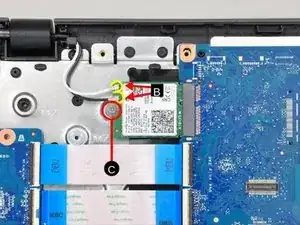

Отключите два антенных кабеля, аккуратно потянув их вверх. (обозначено «B»)

Удалите винт, удерживающий беспроводную карту. (обозначено «C»)

Осторожно выньте карту, вытянув её из разъёма на материнской плате.

Разместите новую беспроводную карту так, чтобы белая этикетка была сверху, а разъём — справа.

Вставьте беспроводную карту в разъём на материнской плате под углом 15–20 градусов, затем нажмите на левую сторону, пока карта не ляжет ровно.

Закрутите винт слева от беспроводной карты (обозначено «C»).

Подсоедините антенны, как показано на изображении (белая сверху и чёрная снизу), аккуратно защёлкнув разъёмы ногтем или лопаткой. (обозначено «B»)

Подключите батарею к материнской плате, вставив штекер в разъём.

Верните антистатическую ленту на разъёмы батареи и клавиатуры.

Выровняйте заднюю крышку с корпусом Chromebook, затем прижмите края, чтобы защёлки вошли на место.

Закрутите все 12 винтов, чтобы закрепить заднюю крышку.

Если резьба одного или нескольких винтов была сломана, эти винты можно не возвращать.
