Acer Ferrari 4005WLMi Разборка

Отпустите защёлки, затем сдвиньте аккумулятор назад, чтобы вынуть его.

Ослабьте защёлку и выдвиньте оптический привод.

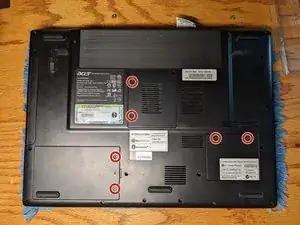

Каждая крышка закреплена двумя стопорными винтами с крестообразной шлицевой головкой.

Каждая планка удерживается двумя металлическими защёлками. Возможно, придётся использовать маленькую отвёртку или пластиковую лопатку, чтобы отжать их, так как пальцем до них трудно добраться.

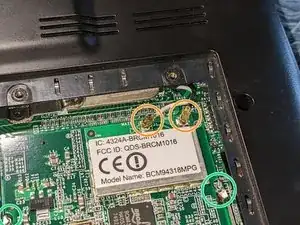

Аккуратно отсоедините два антенных кабеля, потянув их вверх пинцетом.

Модуль беспроводной сети закреплён так же, как оперативная память — двумя защёлками без винтов.

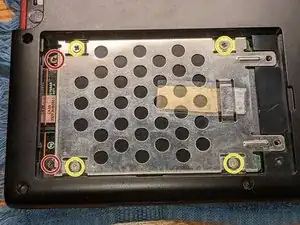

Выверните два винта M2.5 x 3, удерживающие корзину диска, затем потяните пластиковую язычок влево, чтобы отключить диск. Поднимите его и выньте.

Если вы планируете заменить диск, выверните четыре винта M3 x 4.

Выверните 18 винтов M2.5 x 7.

Удалите этот винт.

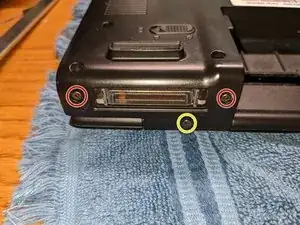

Выверните 3 винта M2.5 x 3, крепящие нижнюю панель к шасси.

Выверните два винта M2.5 x 3 (по одному с каждой стороны), удерживающие крышки петель на петлях. Без винтов крышки должны отпасть или их можно легко поддеть вверх.

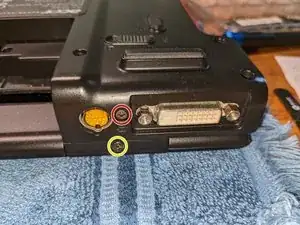

Не обращайте пока внимания на стойки для DVI-порта — до них дойдём позже.

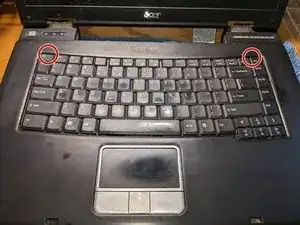

Нажмите две защёлки сзади клавиатуры, затем поднимите клавиатуру с задней стороны и аккуратно потяните её в сторону экрана.

Будьте осторожны при снятии клавиатуры! Шлейф, идущий к материнской плате, достаточно короткий. Ничего в этом шаге не должно требовать сильного усилия.

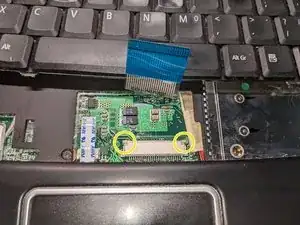

Освободите фиксатор, аккуратно отодвинув две защёлки от разъёма, затем выньте шлейф.

Эти две защёлки на самом деле отдельно установленные детали сверху корпуса. Здорово, не правда ли? Браво Acer за продуманность и ремонтопригодность — встроить их в ноутбук стоило времени и денег, вместо того чтобы просто отлить легко ломающиеся выступы в верхней крышке.

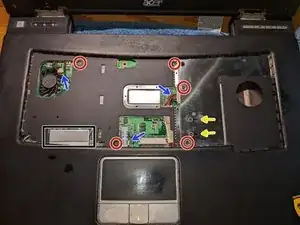

Выверните пять винтов M2.5 x 7.

Выверните два винта M2 x 4. Рекомендую отметить отверстия для этих винтов маркером, чтобы не перепутать их, так как они отличаются от остальных пяти.

Отключите эти три разъёма. Шлейф внизу не имеет защёлок. Просто аккуратно вытяните его.

Обратите внимание на термопрокладку на кронштейне тачпада. У меня оригинальные были розовыми, не серыми; я уже заменил их в этом ноутбуке.

Поднимите верхнюю крышку спереди и потяните её на себя. Действуйте осторожно; придётся немного поработать, но она должна выйти без большого усилия. (Фотография будет позже)

Отключите кабели динамиков и кабель модема.

Отключите этот ленточный кабель. Я рекомендую отсоединить его с обоих концов и полностью удалить.

Другой конец кабеля модема не должен болтаться на этой стороне материнской платы. Для него имеется вырез, через который он проходит, так как модем находится с другой стороны. В прошлый раз я забыл подключить его при сборке.

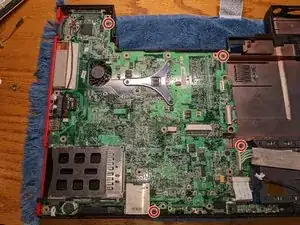

Выверните четыре винта, отмеченные стрелками на шелкографии материнской платы. Поднимите материнскую плату из нижнего корпуса. Возможно, придётся покрутить её, если она зацепится за пластиковые детали.

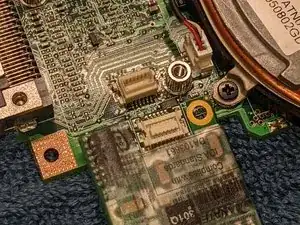

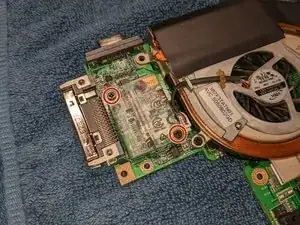

Выверните два винта, удерживающие модем, затем снимите модем, подняв его вверх.

Примечание при сборке: чтобы установить модем обратно, совместите отверстия под винты и надавите вниз. Вы почувствуете, как он защёлкивается на место.

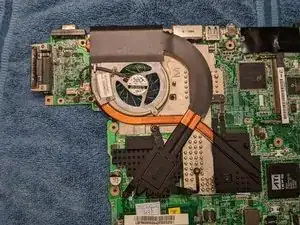

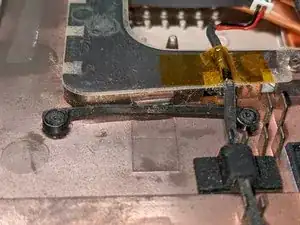

Отключите разъём вентилятора.
