Замена веб-камеры Lenovo ThinkPad X1 Yoga

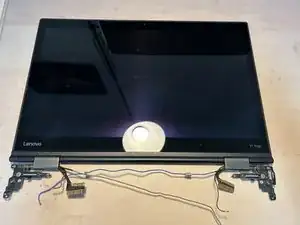

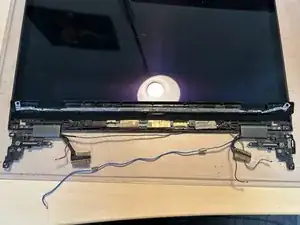

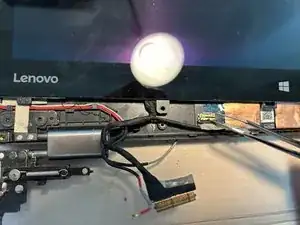

Здесь показан экран сразу после его извлечения из нашего ThinkPad.

В нижних углах вы найдёте две резиновые заглушки с скрытыми винтами.

Снимите заглушки и выкрутите первый винт.

Чтобы продолжить, необходимо выкрутить винты с правой и левой стороны.

Винты фиксировали эту резиновую, гибкую накладку, которую легко снять с помощью ногтей или медиатора.

После снятия накладки уберите её в безопасное место.

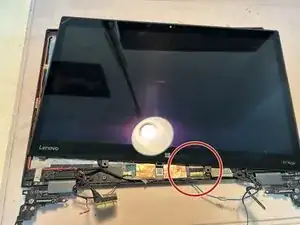

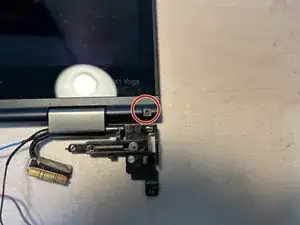

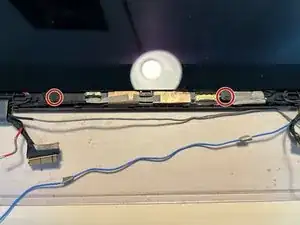

Снимите два винта PH1, отмеченные красными кругами.

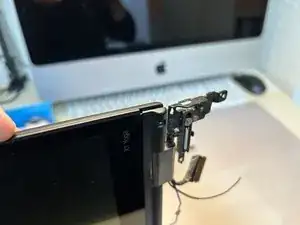

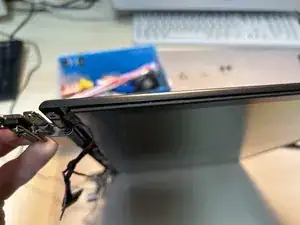

Положите дисплей на бок. Так удобнее вынуть пластиковые заглушки, удерживающие провода дисплея.

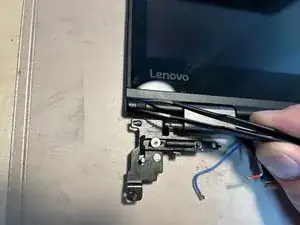

Используйте пинцет, чтобы поддеть пластиковую заглушку и уберите её в безопасное место.

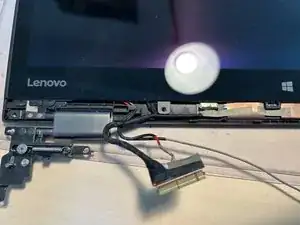

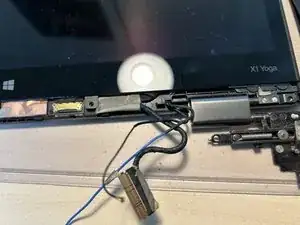

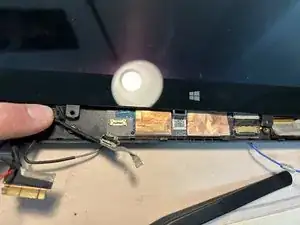

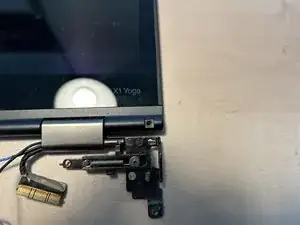

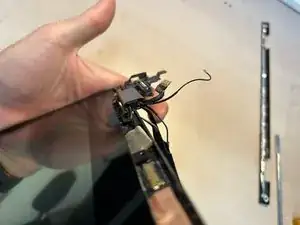

Аккуратно вытяните кабели из петли шарнира.

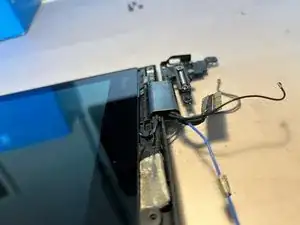

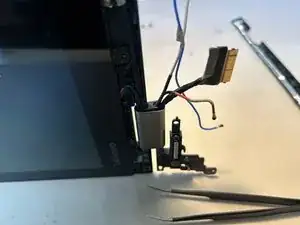

С правой стороны повторите те же действия.

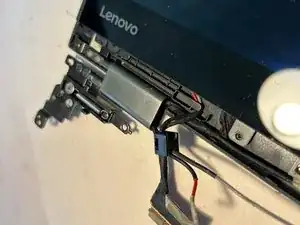

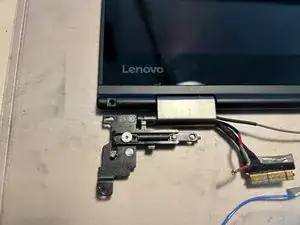

Освободите кабели из их зажима в шарнире.

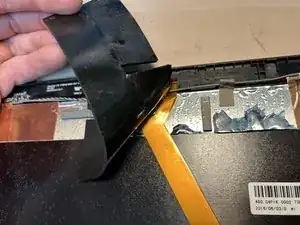

Экран зафиксирован резиновой рамкой, приклеенной к крышке дисплея.

Используйте медиатор или лопатку, чтобы поддеть её. В моём случае клей был не очень сильным и нагрев не потребовался.

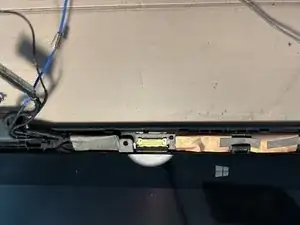

Доступен один гибкий разъём. Поднимите латунную защёлку.

После снятия винтов и отсоединения защёлки дисплей теперь свободен.

Будьте осторожны, чтобы не порвать другой гибкий разъём, его нужно отсоединить на следующих шагах.

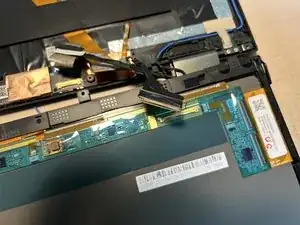

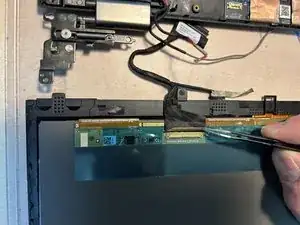

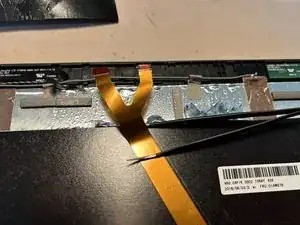

Поднимите дисплей примерно на дюйм, чтобы можно было отсоединить гибкие кабели с помощью рычагов/защёлок.

После отсоединения всех доступных разъёмов вы можете приподнять экран от крышки, но это ещё не всё.

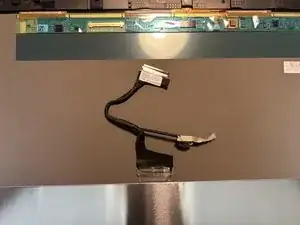

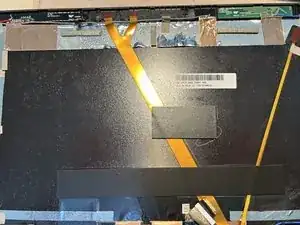

Переверните экран, как показано на втором снимке.

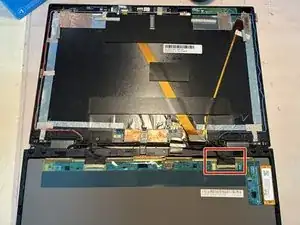

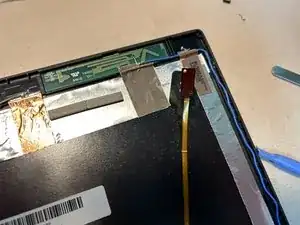

Отсоедините последний разъём между крышкой и экраном.

После снятия последнего разъёма работа завершена!

Теперь вы можете заменить экран или продолжить разборку.

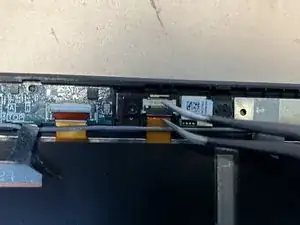

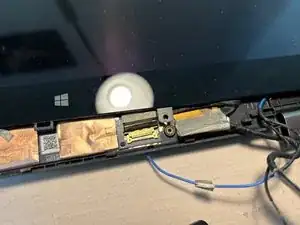

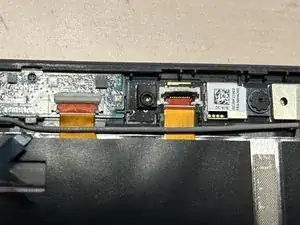

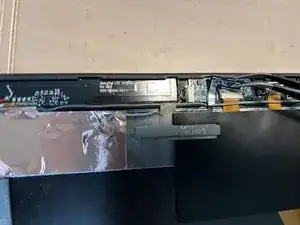

Веб-камера расположена в верхней части крышки A.

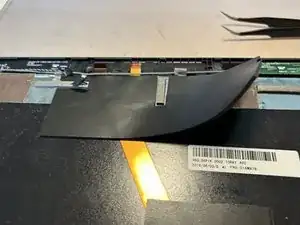

Сначала снимите полоску клея, затем перейдите к открытию защёлок, удерживающих ленточные кабели.

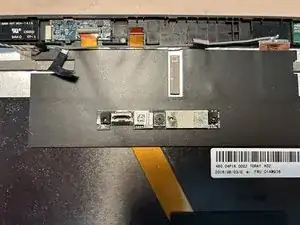

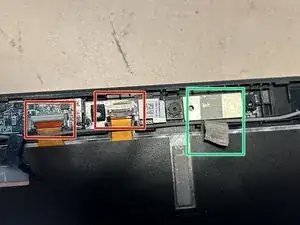

Поднимите защёлки (красные рамки), удерживающие кабели на месте. Также отклейте полоску клея (зеленая рамка).

Кабели можно безопасно удалить только после полного освобождения защёлки.

Этот шаг необязателен, если вы только хотите заменить веб-камеру.

Используйте пинцет, чтобы снять чёрный разъём с дочерней платы.

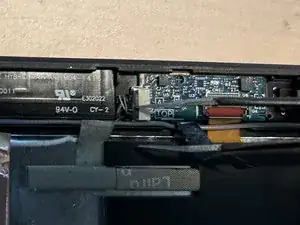

Веб-камера не закреплена винтами, только лентой и прижата к пластику.

После удаления ленты и ленточного кабеля вы можете легко вытащить её.

Если вы просто заменяете веб-камеру, на этом вы закончили. Если хотите заменить и кабели, продолжайте следующие шаги.

Вы можете снять дочернюю плату, если подозреваете её неисправность. Она также просто прижата на месте.

Чтобы извлечь ленточные кабели из крышки, нужно снять резиновые накладки сверху.

Аккуратно подденьте их и одновременно прижимайте ленточные кабели, чтобы избежать повреждений.

Осталось два резиновых коврика.

Действуйте как и прежде, удерживая ленточные кабели, чтобы избежать повреждений.

Особенно правые кабели могут легко порваться.

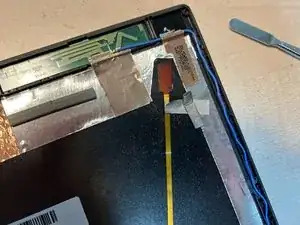

Я не совсем уверен, что это за деталь на конце правого кабеля, но её нужно снять.

Используйте лопатку, чтобы подтолкнуть её снизу.

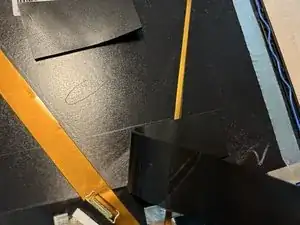

Медленно вытяните ленточный кабель из крышки, когда закончите.

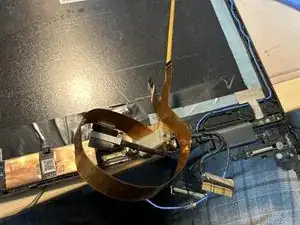

Большой ленточный кабель также можно отстегнуть от крышки.

На этом всё — вы успешно отключили все кабели от крышки, за исключением антенн.
