Замена дисплейного блока Lenovo ThinkPad X1 Yoga

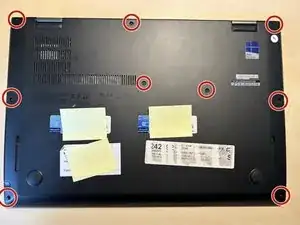

Начните с переворачивания ноутбука и ослабьте все девять винтов. Они должны остаться в крышке корпуса.

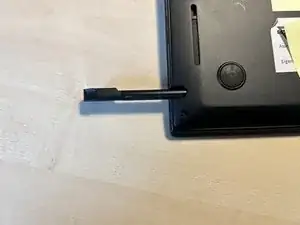

Извлеките стилус, если этого ещё не сделано.

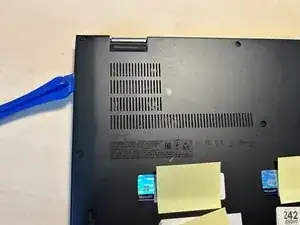

Снимите крышку с верхнего угла с помощью лопатки.

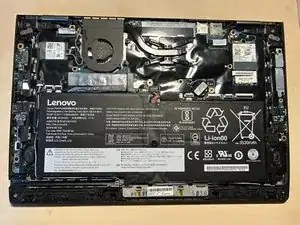

В следующих шагах мы будем работать с ноутбуком, как показано на первой фотографии.

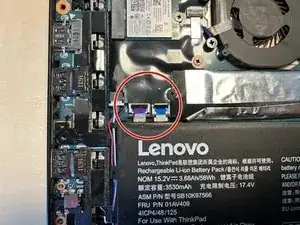

Но прежде чем продолжать, сначала нужно отключить аккумулятор.

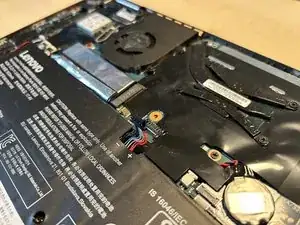

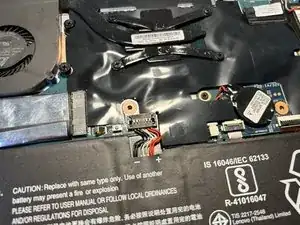

Используйте пинцет или лопатку, чтобы отщелкнуть разъём аккумулятора от материнской платы.

В верхнем левом углу находится ленточный разъём, который необходимо отсоединить.

Поднимите рычажок полностью и выньте кабель.

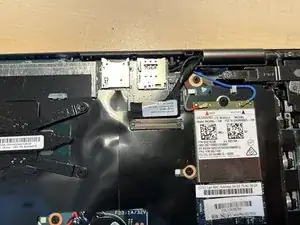

Аналогичный разъём дисплея расположен справа.

Повторите предыдущие действия — поднимите рычажок и выньте ленточный кабель.

При желании вы можете сейчас открутить винт петли дисплея.

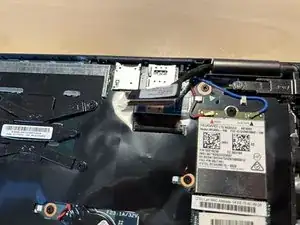

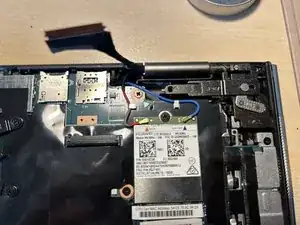

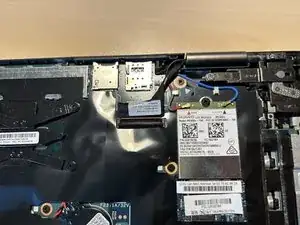

Если у вас установлен модуль LTE, как у меня, отключите два разъёма с помощью пинцета, при этом не повредите кабели и разъёмы.

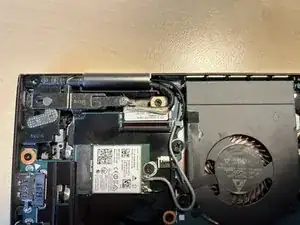

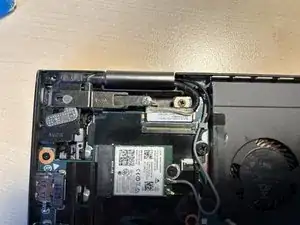

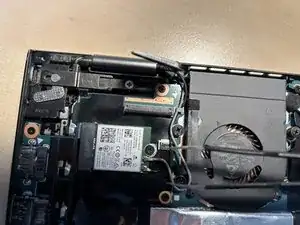

Wi‑Fi-модуль находится слева и также использует два антенных разъёма.

Осторожно отсоедините разъёмы так же, как вы делали с модулем LTE.

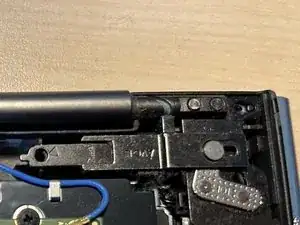

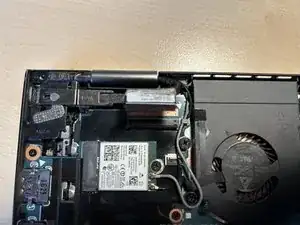

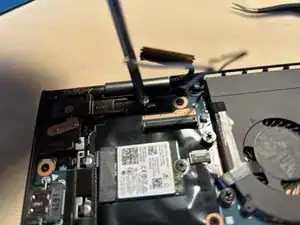

Пока вы здесь, при желании можете открутить левую петлю.

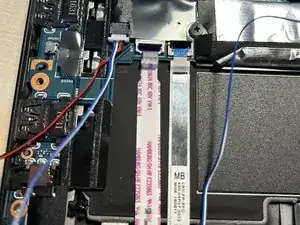

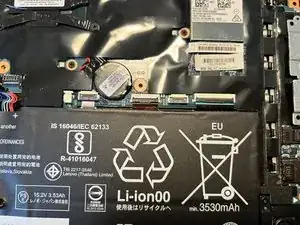

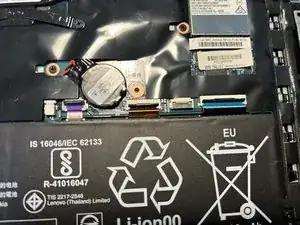

Над аккумулятором находятся ленточные кабели. Отсоедините их так же, как вы уже делали ранее.

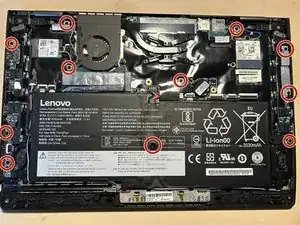

Прежде чем продолжить, открутите все винты, отмеченные красными кругами.

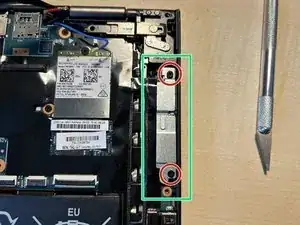

Справа удерживает материнскую плату металлический щиток, который также нужно снять.

Обязательно следите за положением винтов при их снятии — у них разная длина.

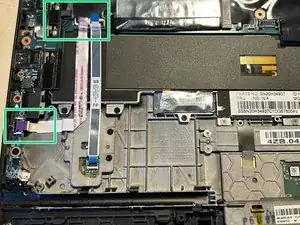

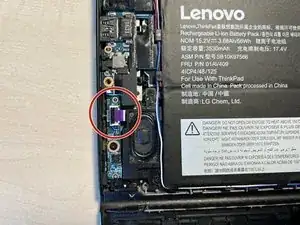

Слева от аккумулятора находятся ещё ленточные разъёмы для отключения.

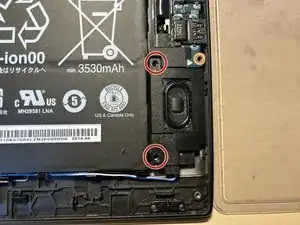

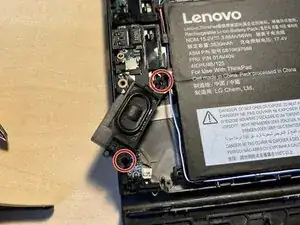

Если ещё не сделано, открутите два винта, удерживающие правый динамик.

Левый динамик также закреплён двумя винтами.

После их снятия аккумулятор должен выйти тоже.

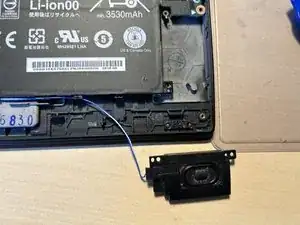

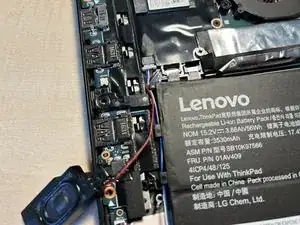

Обратите внимание, что правый динамик присоединён к аккумулятору проводкой. Их распутывать не нужно.

Я разделил аккумулятор и проводку, что не является обязательным.

Используйте лопатку или ногти, чтобы вытащить штекер динамика из материнской платы за белый пластик — не за кабель!

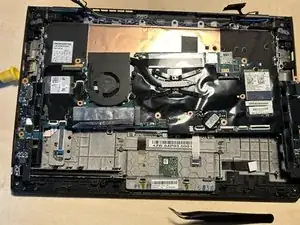

После снятия динамиков, проводов, ленточных кабелей и всех винтов можно вынуть материнскую плату.

После снятия аккумулятора, откручивания всех винтов и отключения всех ленточных разъёмов материнскую плату можно поднять слева направо и вынуть.

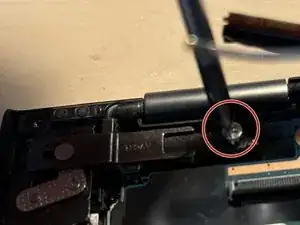

Если этого ещё не сделано на предыдущих шагах, вы найдёте два серебристых винта PH1 в верхних левом и правом углах у петель дисплея.

Удалите оба, чтобы отделить дисплейный блок от верхней крышки корпуса.

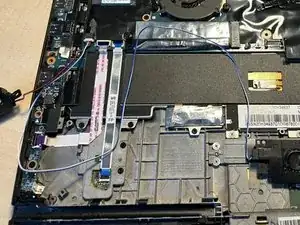

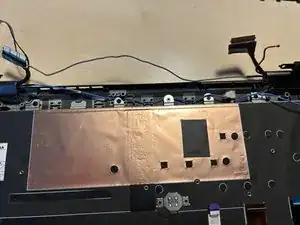

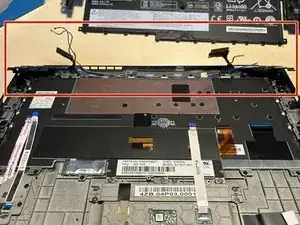

Не спешите срывать дисплейный блок — нужно сначала освободить антенные провода.

В зависимости от конфигурации у вас может быть один или два провода, уложенных в верхней части устройства.

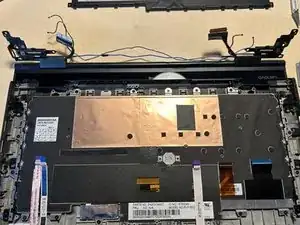

Когда вы удалите всю проводку из верхней крышки корпуса, аккуратно откиньте петли и снимите экран.
